Installation
Klemme 37 wird für den sicheren Stopp verwendet. Anweisungen zur Installation des sicheren Stopps siehe Projektierungs-
handbuch.
* Klemme 37 ist nicht Teil von AutomationDrive FC 301 (außer Baugröße A1). Relais 2 und Klemme 29 haben im Automati-
onDrive FC 301 keine Funktion.
2 2
1
9

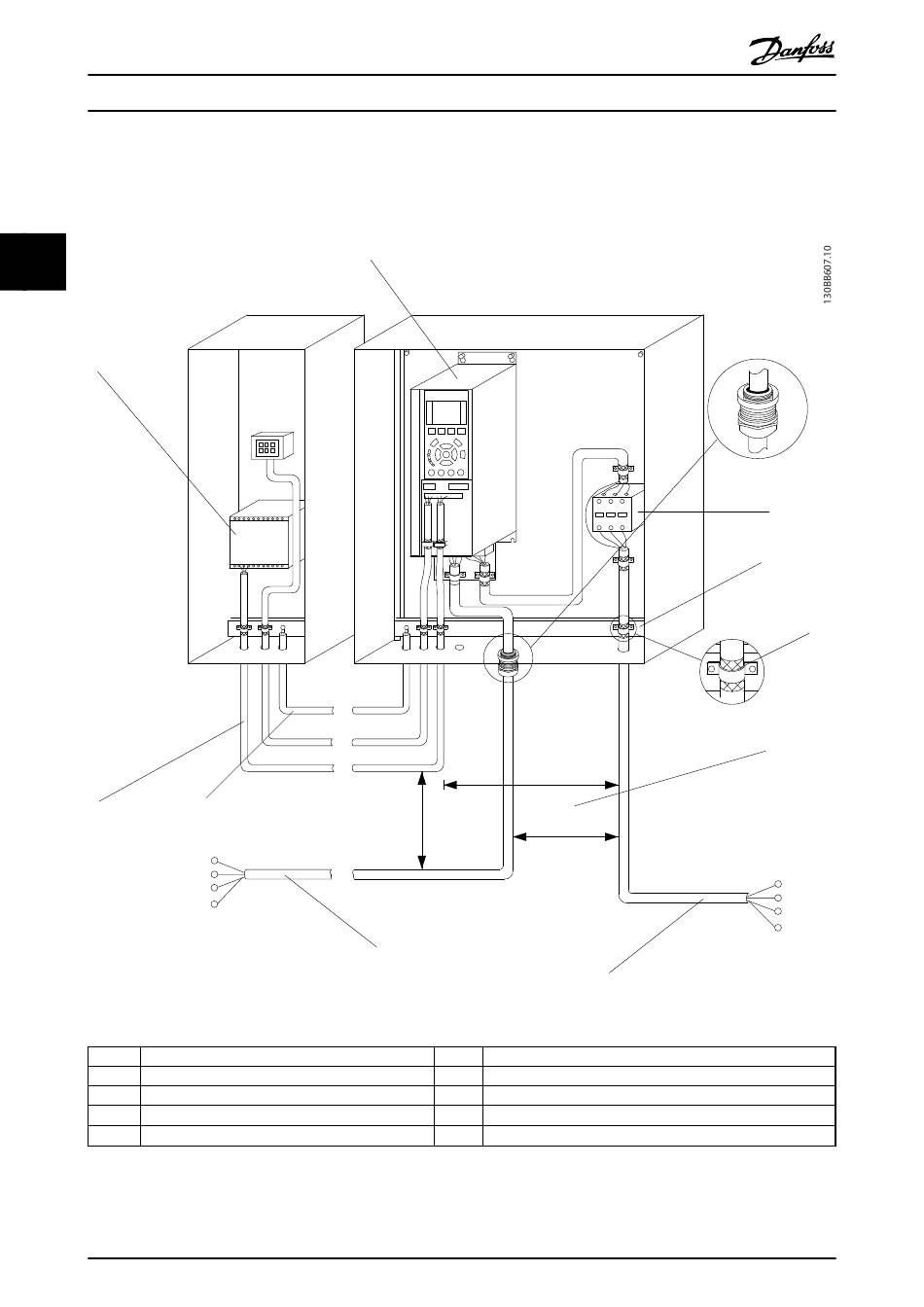

Abbildung 2.5 Typischer elektrischer Anschluss
1 SPS
2 Frequenzumrichter
3 Ausgangsschütz (im Allgemeinen nicht empfohlen)
4 Erdungsschiene (Schutzleiter)
5 Kabelisolierung (abisoliert)
12
VLT
Produkthandbuch
2
10
L1
L2
L3
PE
MG.33.AI.03 - VLT
® AutomationDrive
8
6 Min. 200 mm zwischen Steuerkabeln, Motor und Netz
7 Motor, 3 Phasen und Schutzleiter
8 Netz, 3 Phasen und verstärkter Schutzleiter
9 Steuerverdrahtung
10
Ausgleich min. 16 mm
®
ist eine eingetragene Marke von Danfoss
3
4
6
7
2
5
U
V
W
PE
