6

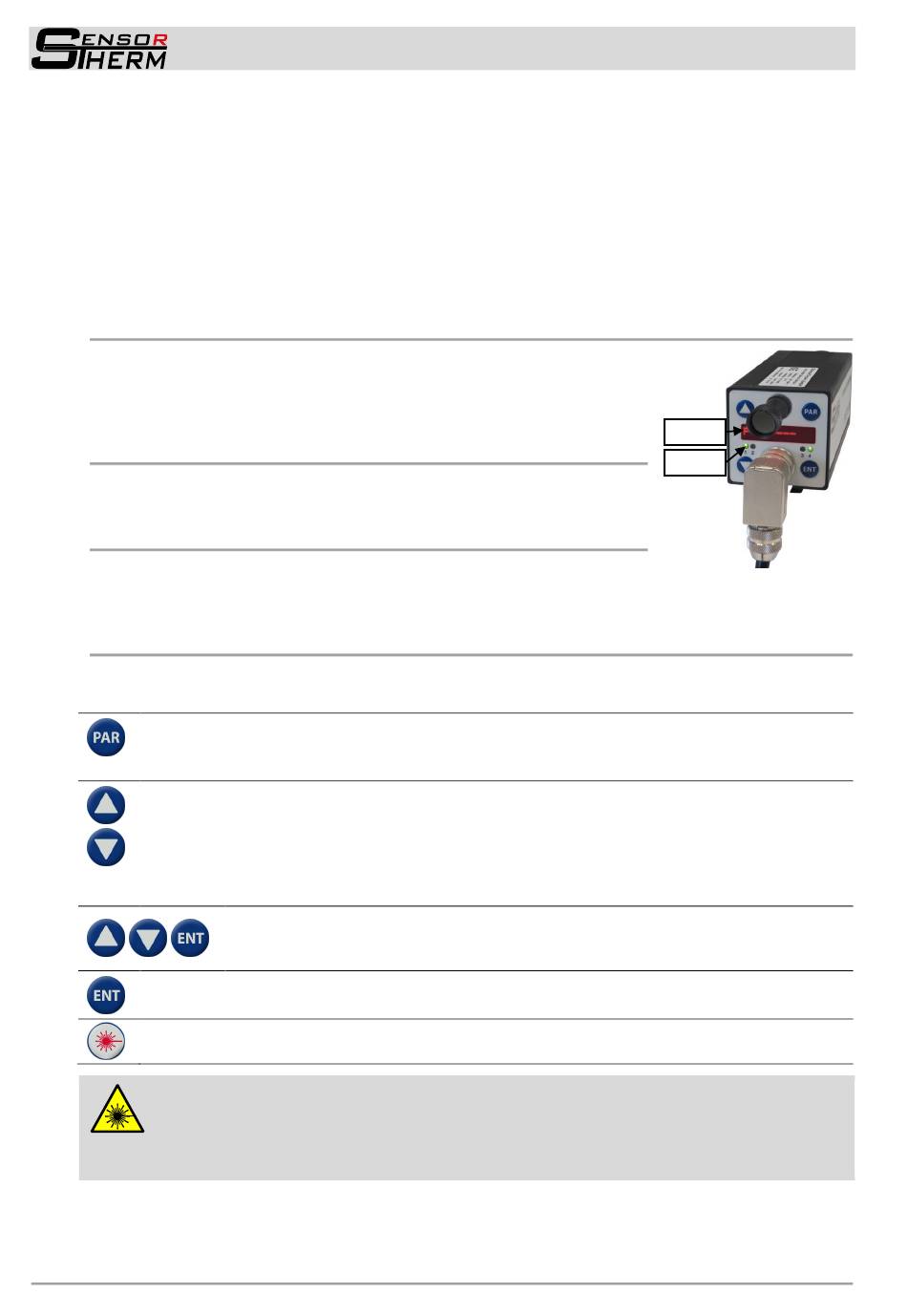

Pyrometer konfigurieren
Über die Einstelltasten an der Geräterückseite wird das Pyrometer konfiguriert (an die Messaufgabe
angepasst und die Anschlüsse konfiguriert).
Bei Anschluss an einen PC können alle Einstellungen auch über die mitgelieferte Software SensorTools
erfolgen (siehe 7, Software SensorTools). Die digitalen Ein- / Ausgänge können nur über Software
eingestellt werden.
Weiter kann über Schnittstellenbefehle direkt mit dem Pyrometer kommuniziert werden (siehe
Schnittstellenbefehle). Die Befehle können dafür verwendet werden, eine eigene Steuerung zu
schreiben oder können über eine Terminalsoftware eingegeben werden.
Display im Messmodus
F: 1456,0
Aktuelle (Flammen-) Messtemperatur (Beispiel)
F: – – – –
Messtemperatur unterhalb des Messbereichsanfangs
F: OVER
Messtemperatur ist über dem Messbereichsende
– – – – – – – – – – Geräteanzeige auf „Unterdrückt" gestellt (siehe 7.3.3)
LEDs 1,2,3 (Aktive Digitalausgänge)
Grün:
zeigt einen aktivierten Schaltausgang an
(siehe
LED 4 (Status-LED)
Orange:
Während der Initialisierungs- und Selbsttestphase (ca. 2 s)
Grün:
Das Gerät ist Betriebsbereit.
Rot:
im Falle eines Gerätefehlers
6.1
Tastenfunktionen
Parameter: Durch wiederholtes Drücken werden alle verfügbaren Parameter-Kategorien der
Reihe nach aufgerufen (siehe 6.2, Parameter / Einstellungen. Unterkategorien werden mit
einem > angezeigt und durch Drücken von ENTer aufgerufen.
Pfeiltasten: Mit den Pfeiltasten werden die jeweiligen Einstellungen aufgerufen. Drücken und
Halten beschleunigt den Durchlauf, z.B. beim Verändern von Messbereichsanfang oder -ende
sinnvoll. Ein geänderter Wert wird durch Blinken angezeigt, er wird erst durch Drücken von
ENTer übernommen, durch Drücken von PAR wird der nächste Parameter-Punkt aufgerufen.
Wenn 60 s lang keine Eingaben gemacht wurden, springt das Display ohne Übernahme even-
tuell geänderter Werte zurück zur Messwertanzeige.
Enter: öffnet eine Parameter-Kategorie oder übernimmt einen geänderten Parameter-Wert.
Laserpilotlicht (Ausstattungsvariante): Zum Ein- und Ausschalten des Laserpilotlichts.
VORSICHT Laserstrahlung, Laserklasse 2:
Niemals in den direkten oder reflektierten Strahl blicken.
Den Laserstrahl nicht auf Personen richten.
Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf
sofort aus dem Strahl zu bewegen.
18
4.1.3
konfigurierbare Ein- / Ausgänge).
Tastensperre: Gleichzeitiges Drücken der Pfeiltasten und der ENTer-Taste akti-
viert oder deaktiviert die Tastensperre, mit der keine Parameter mehr aufgerufen
werden können. Die Tasten müssen ca. 3 s gedrückt werden.
METIS M3F1
Pyrometer konfigurieren
11
Display
LEDs
