METIS M3F1
Elektrischer Anschluss
Analogeingang (nur M3): Über eine Stromquelle (0–20 mA) las-
sen sich einige Parameter zwischen ihrem kleinsten und größten
Einstellwert extern verstellen (Einstellung über Software Sen-
sorTools
Eingang):
- Rußfaktor (0 mA = 0,5; 20 mA = 2,5)
- Emissionsgradverhältnis (0 mA = 0,08; 20 mA = 1,2)
- Emissionsgrad für jeden Kanal (0 mA = 0,05; 20 mA = 1,2)
4.1.4 Serielle Schnittstelle (umschaltbare RS232 / RS485)
Die serielle Schnittstelle dient der digitalen Kommunikation des Pyrometers mit einem anderen Rech-
ner, z.B. ein PC zur Datenübermittlung an die Software SensorTools. Über die Schnittstelle werden im-
mer alle Temperaturen übertragen (Quotienten- und Einkanaltemperaturen) sowie Geräteinformationen
und -Parameter. Die maximal mögliche Übertragungsgeschwindigkeit (in Baud) ist durch die Leitungs-
länge begrenzt, sie halbiert sich jeweils mit Verdoppelung der Übertragungsstrecke:
RS232: etwa 7 m Leitungslänge bei 19,2 kBd. Einstellbar sind Werte zwischen 4,8 und 115,2 kBd.
RS485: etwa 2 km bei 19,2 kBd. Einstellbar sind Werte zwischen 4,8 und 921,6 kBd.

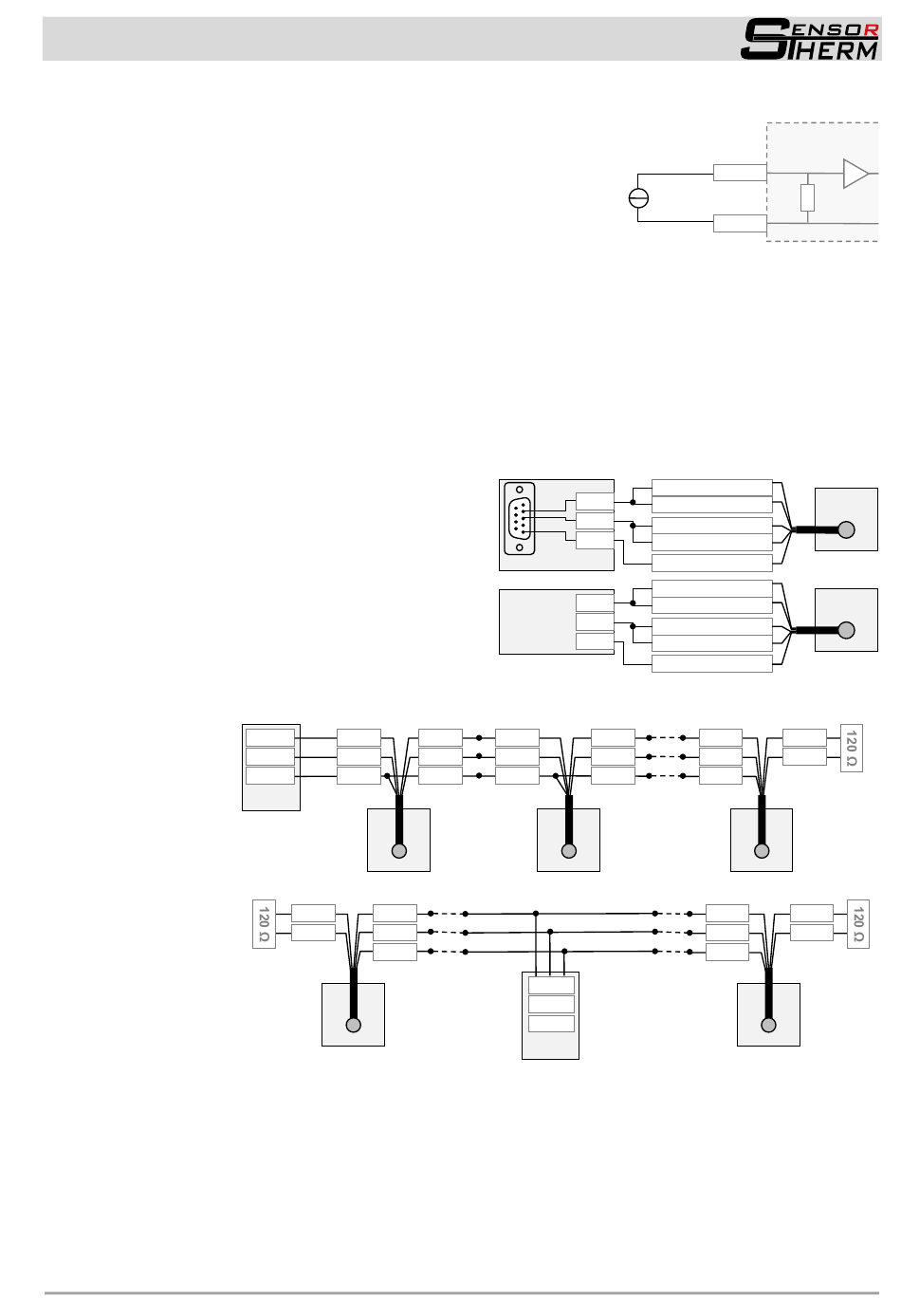

Anschluss von einem Pyrometer
über RS232 oder RS485:
Bei einer kurzen RS232- oder RS485-Verbindung
zum Master (Rechner, der die Daten empfängt)
wird das Pyrometer direkt als Punkt-zu-Punkt-
Verbindung mit dem Master verbunden.
Dabei ist es vorteilhaft, alle Schnittstellenkabel an-
zuschließen, um Reflexionen zu vermeiden.
Anschluss mehrerer Pyrometer über RS485:
Bei längeren Verbindungen ist für einen reflexionsfreien Betrieb auf den richtigen Abschluss der Leitung
zu achten. Terminiert wird an der physischen Busleitung vorne und hinten.
Master
am Anfang:
Master
in der Mitte:
Beim Betrieb mehrerer Geräte (bis zu 32 sind möglich) muss jedem Gerät eine eigene Adresse zuge-
wiesen werden, unter der es später angesprochen werden kann (direkt am Gerät oder über Software
SensorTools). Dazu muss zunächst jedes Gerät einzeln angeschlossen und mit einer Adresse versehen
werden. Danach können alle Geräte angeschlossen werden.
Sollen bestimmte Parameter bei allen Geräten gleichzeitig verändert werden, so ist das mit der globalen
Adresse 98 möglich (es erfolgt keine Antwort der Geräte). Sollte die Adresse eines Gerätes unbekannt
sein, so haben Sie die Möglichkeit, jedes Gerät unabhängig von der eingestellten Adresse mit der glo-
balen Adresse 99 anzusprechen (nur ein Gerät anschließen).
Konfigurierbare Ein- und Ausgänge
A (-)
A
B (+)
B
DGND
GND
Master
Abschlusswider-
stand 120 Ω
Im Master oder
manuell
Pyrometer 1
A
A
B
B
GND
Abschlusswider-
stand 120 Ω
Pyrometer 1
Analoger
RxD
Pin 2
TxD
Pin 3
Pin 5
GND
RS232 (PC)
A (-)
RS485
(Master /
B (+)
PC)
GND
A
A
B
B
GND
GND
Pyrometer 2
A (-)
B (+)
DGND
Master
Sollwertvorgabe
über externe
0...20 mA
Blau
Stromquelle
Braun
TxD
Violett
TxD
Rot-blau
RxD
Schwarz
RxD
Grau-rosa
DGND
Rot
A (-)
Violett
A (-)
Rot-blau
B (+)
Schwarz
B (+)
Grau-rosa
DGND
Rot
A
A
B
B
GND
GND
... Pyrometer n
A
B
GND
... Pyrometer n
M3
≤300 Ω
0 V
Pyrometer
Pyrometer
A
B
Abschlusswider-
stand 120 Ω
A
B
Abschlusswider-
stand 120 Ω
11
