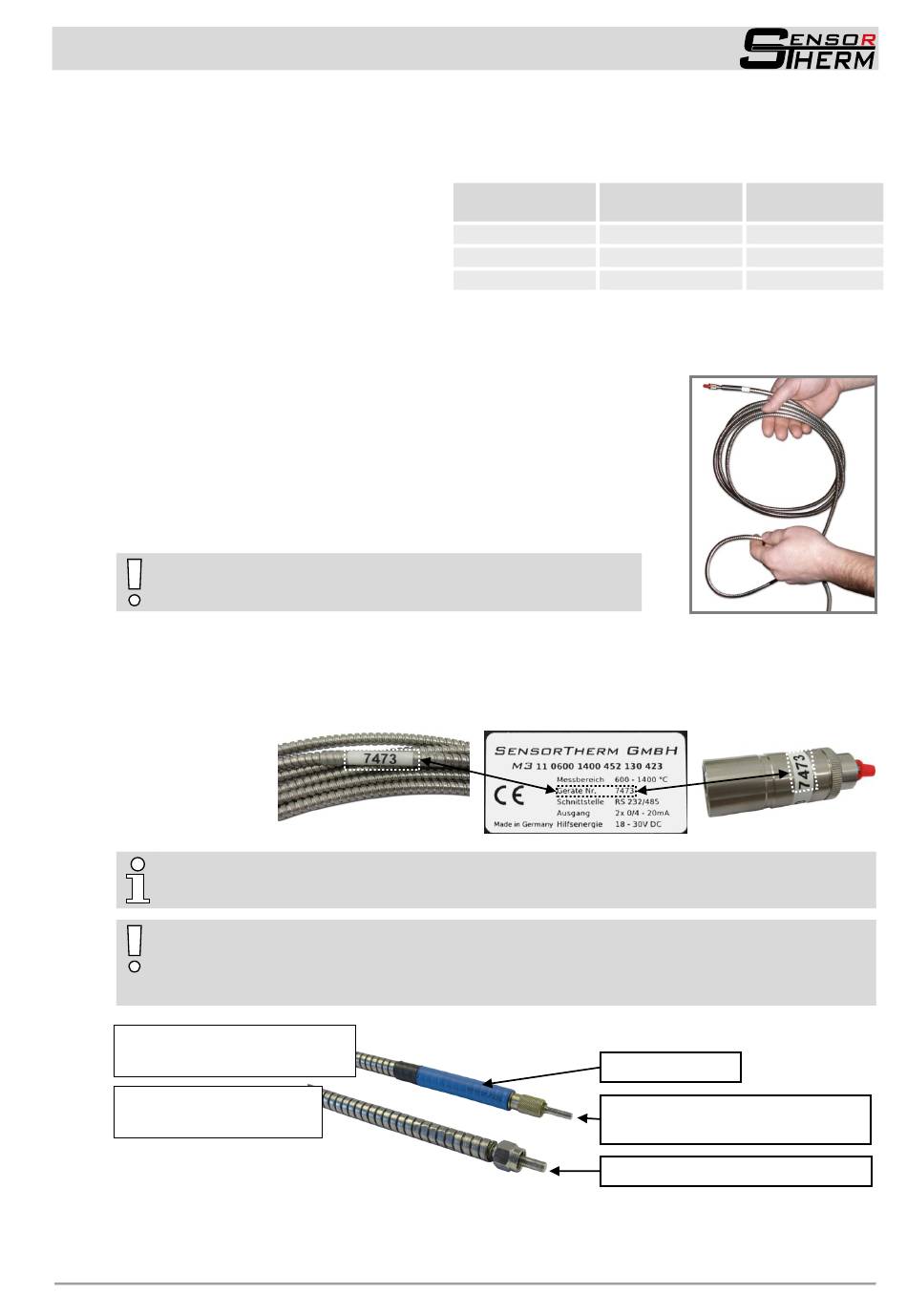

METIS M3F1
Mechanische Installation
5.2
Montage Lichtleiter / Objektiv (nur Lichtleiter-Geräte)
5.2.1 Biegeradien Lichtleiter
Die Farbmarkierung auf dem Lichtleiter
kennzeichnet den Lichtleiterdurchmesser
und den damit verbundenen minimalen Bie-
geradius.
Bei der Verlegung des Lichtleiterkabels ist
zu beachten, dass der minimale Biegeradi-
us nicht unterschritten werden darf. Andernfalls kann der Lichtleiter gedehnt werden oder brechen.
5.2.2 Lichtleiter Auf- und Abrollen
Es ist stets darauf zu achten, dass der Mindestbiegeradius nicht unterschrit-
ten wird.
Während des Auf- und Abrollens muss sich der Lichtleiter leicht bewegen
können und darf nicht in sich verdreht werden. Idealerweise wickelt man mit
einer Hand den Lichtleiter vorsichtig vom aufgerollten Bund ab, während die
andere Hand den Bund führt. Damit der Lichtleiter torsionsfrei aufgerollt
werden kann, sollte nur eine Seite des Lichtleiters angeschlossen sein, die
andere kann dann frei bewegt werden.
HINWEIS: Vermeiden Sie starke Zug- und Torsionskräfte beim
Abrollen und Montieren.
5.2.3 Montage Lichtleiter
Zuordnung des Lichtleiters zu Pyrometer und Optik: Jeder Lichtleiter ist eindeutig einem Pyrometer
und einer Optik zugeordnet. Zu diesem Zweck tragen alle drei zusammengehörenden Komponenten
jeweils die gleiche
Gerätenummer. Die
Messgenauigkeit
kann nur bei richti-
ger Zuordnung ge-
währleistet werden.
INFO: Bei Austausch eines Objektivs oder des Lichtleiters sollte das Gerät neu kalibriert wer-
den, um die hohe Messgenauigkeit einzuhalten.
HINWEIS: Entfernen Sie die Schutzkappen von Pyrometer bzw. Optik und Lichtleiter erst direkt
vor der Montage, um das Eindringen von Verschmutzungen zu verhindern.
Bewahren Sie die Schutzkappen auf, um bei eventueller späterer Demontage oder Lagerung
diese wieder vor Verschmutzung schützen zu können.
Umgebungstemperatur
Pyrometerseite max. 100°C
Umgebungstemperatur
Optikseite max. 250°C
Farbkennung
Lichtleiter-
des Kabels
Durchmesser
Blau
0,4 mm
Rot
0,2 mm
Weiß
0,1 mm
Farbmarkierung
Anschlussstecker Pyrometerseite
(verdrehsicher)
Anschlussstecker Optikseite
Minimaler
Biegeradius
150 mm
75 mm
38 mm
