METIS M3F1
Pyrometer konfigurieren
Zeit 0,01...25 s: Löscht den Maximalwert nach der angegebenen Zeit (Hinweis: Bei zu langen Lösch-
Trigger:

6.2.10 Teilmessbereich

Der Messbereichsumfang kann verkleinert werden, um ihn an besondere Messumstände anzupassen
(Mindest-Messbereichsumfang 51°C), z.B. zum Konfigurieren der automatischen Löschfunktion des
Maximalwertspeichers (siehe 6.2.9).

6.2.11 Anpassung Analogausgang

Die Analogausgänge können unabhängig vom Teilmessbereich eingestellt werden. Sie lassen sich an
Messbereichsgrenzen zwischen 0 und 6000°C einstellen, auch wenn das Pyrometer diese Messberei-
che nicht abdeckt.
 Analogausgang einschränken: Wird der Analogausgang kleiner als der Messbereichsumfang ein-
gestellt, so wird die Auflösung des Analogausgangs noch weiter erhöht.
 Analogausgang vergrößern: Ein Vergrößern des Messbereichs über den des Pyrometers hinaus
skaliert den Analogausgang. Am Messbereichsanfang wird 0 bzw. 4 mA ausgegeben, am Pyrometer-
Messbereichsende wird der Strom ausgegeben, der dem vergrößerten Messbereich entspricht.

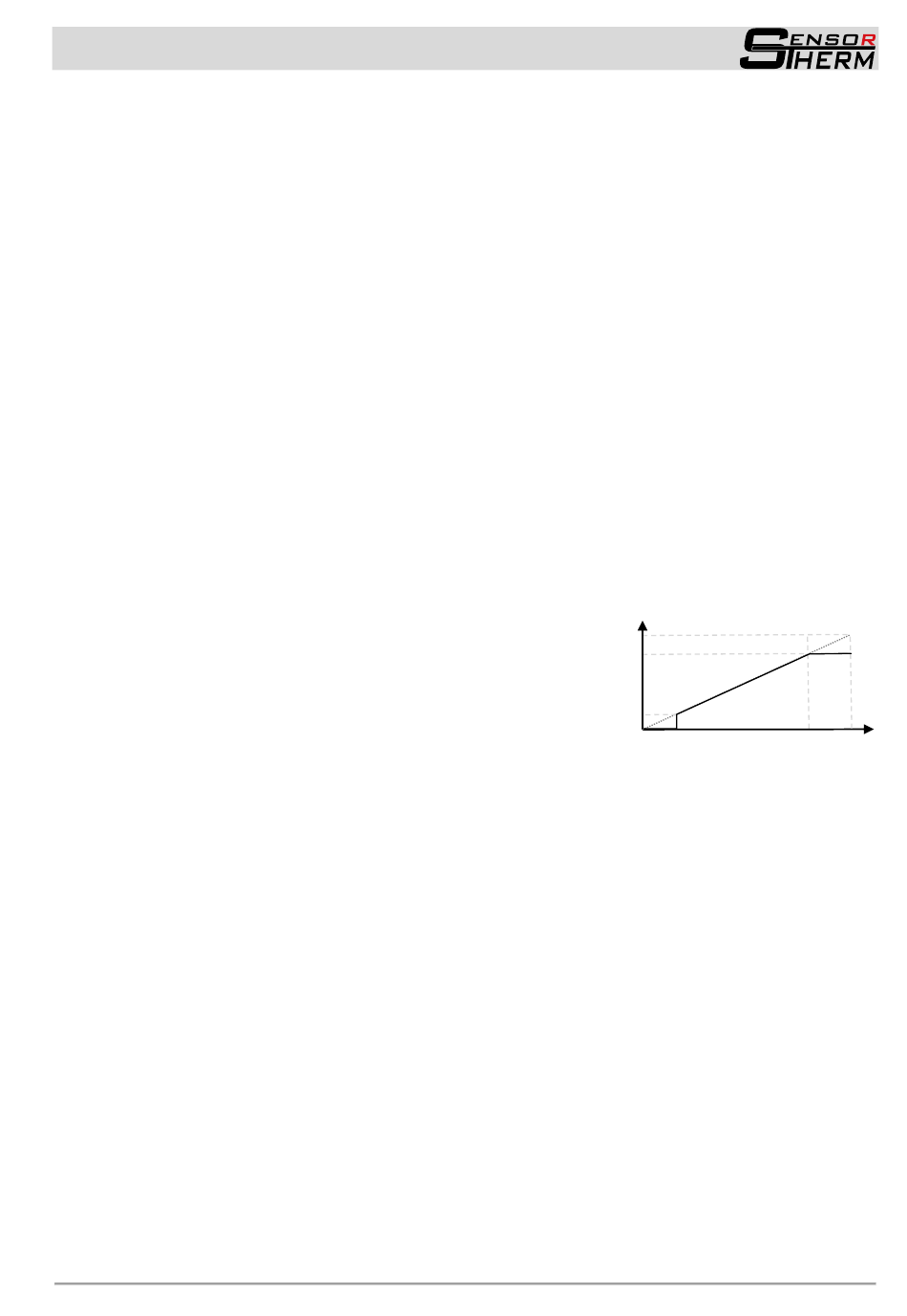

Bsp.: Ein Pyrometer mit Messbereich 750–2500°C soll an
den Bereich 600–3000°C adaptiert werden. Im Bereich von
600–750°C misst das Pyrometer noch nicht, es zeigt – – – –
bzw. in der Software „Under" an. Am Analogausgang (z.B.
eingestellt auf 0-20 mA) werden so lange 0 mA ausgegeben,
bis bei Erreichen von 750°C am Ausgang dann 1,25 mA an-
liegen. Ab 2500°C wird gleichbleibend der Strom ausgege-
ben, den ein 600–3000°C-Gerät bei 2500°C ausgeben wür-
de.

6.2.12 Analogausgang

Die Analogausgänge können separat eingestellt werden:
 Je nach angeschlossenem Auswertegerät auf 0–20 mA oder 4–20 mA
 Am Analogausgang 1 wird immer die Messtemperatur ausgegeben (immer die, die auch auf der Ge-
räteanzeige bzw. im Kontrollfenster ausgewählt wurde; siehe auch 7.3.2, Kontrollfenster).
(Hinweis: bei älteren Firmwareversionen sind die gleichen Einstellungen möglich, wie bei Ana-
logausgang 2. Ein Firmwareupdate auf die neuste Version beseitigt diese Möglichkeit und verhindert
damit, dass am Analogausgang 1 aus Versehen ein anderes Temperatursignal ausgegeben wird, als
angezeigt wird. Firmwareupdate siehe Kap. 8).
 Am Analogausgang 2 kann gewählt werden, welches Signal anliegen soll:
- Flammentemperatur:
- Quotiententemperatur:
- Temperatur Kanal 1
- Temperatur Kanal 2
- Summentemperatur
- Gerätetemperatur:
- keine Ausgabe:
zeiten können wichtige Temperaturinformationen bei absinkenden Temperaturen ver-
loren gehen).
Der Maximalwert wird manuell durch einen externen Taster oder Maschinenkontakt
generiert, solange der Triggerkontakt aktiv ist. Die Maximalwertanzeige erfolgt nach
dem Lösen des Tasters.
Temperaturausgabe Flammentemperatur
Temperaturausgabe Quotiententemperatur
Temperaturausgabe von Kanal 1
Temperaturausgabe von Kanal 2
Temperaturausgabe Summentemperatur (Kanal 1+ 2)
Geräteinnentemperatur-Ausgabe
Kein Signal wird ausgegeben
20 mA
16,66 mA
1,25 mA
0 mA
600 750 2500 3000°C
23
