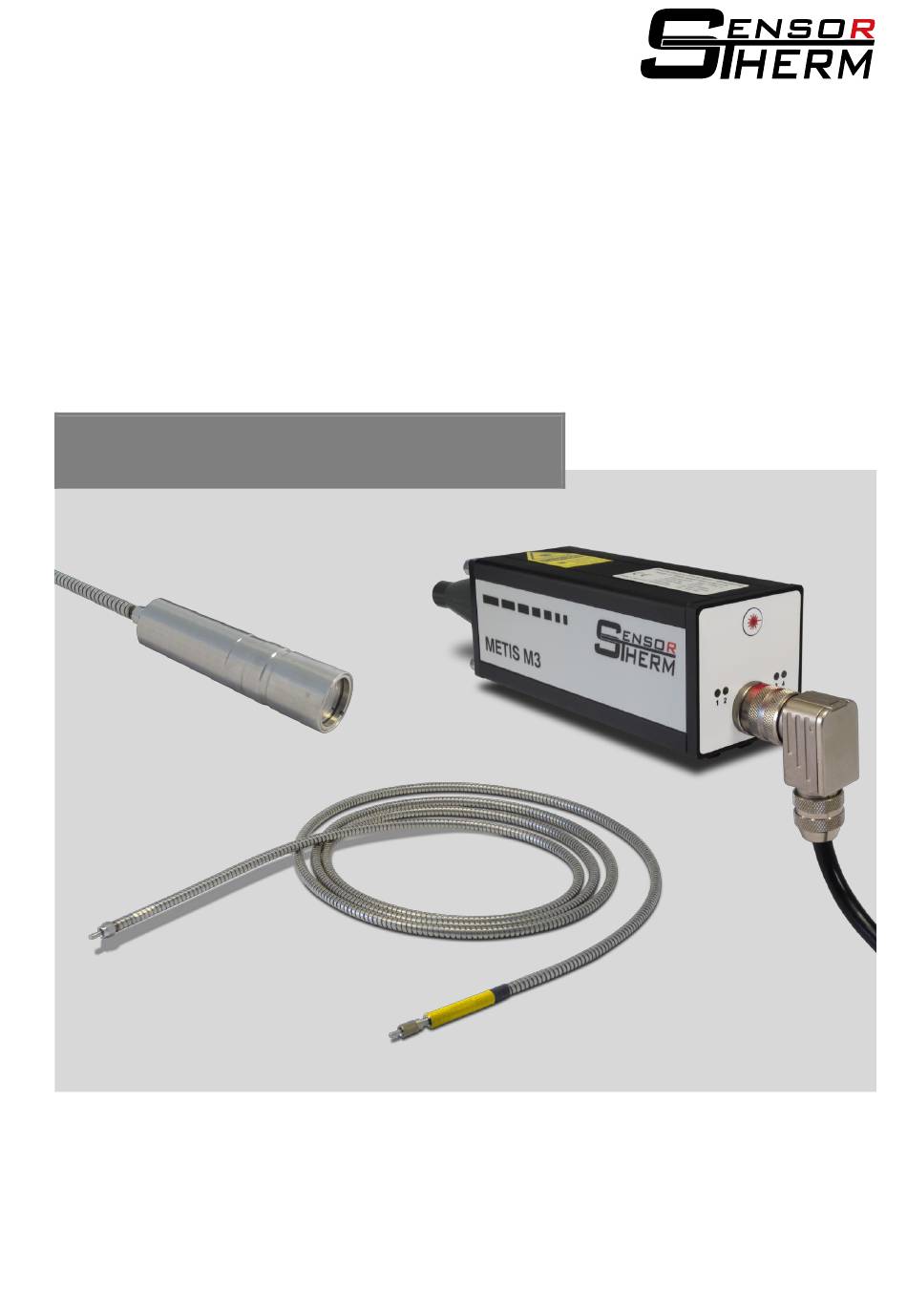

High-Speed-Lichtleiterpyrometer METIS H318
Version Trumpf: Mit 12-poligem Anschlusssteckverbinder, ohne Anzeige und ohne Geräte-Einstelltasten
Lichtleiter LL01
Lichtleiterobjektiv OL25T-90
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SensorTherm LL01

  • Seite 1 High-Speed-Lichtleiterpyrometer METIS H318 Version Trumpf: Mit 12-poligem Anschlusssteckverbinder, ohne Anzeige und ohne Geräte-Einstelltasten Lichtleiter LL01 Lichtleiterobjektiv OL25T-90 Betriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    METIS H318, LL01, OL25T-90 (Trumpf) Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ............................4 Informationen zu dieser Anleitung .................... 4 CE-Konformität und Standards ....................4 Haftungsbeschränkung ......................4 Gewährleistung ......................... 4 Urheberschutz ........................... 5 Symbolerklärung ........................5 Kundendienst / Ersatzteile ......................5 Entsorgung ..........................5 Sicherheit ............................
  • Seite 3 METIS H318, LL01, OL25T-90 (Trumpf) Inhaltsverzeichnis Teilmessbereich ........................16 Anpassung Analogausgang ....................16 6.7.1 Analogausgang ........................17 Upscale-Burnout ........................17 Baudrate ..........................17 6.10 Adresse ........................... 17 6.11 Schnittstellenverzögerung (Antwortverzögerung) ..............17 Software SensorTools ........................18 Installation ..........................18 Programmstart ........................18 7.2.1...
  • Seite 4: Allgemeines

    Regelungen. Gewährleistung Sensortherm gibt auf das Gerät eine Gewährleistung von 24 Monaten ab der Auslieferung. Mängel bes- sert der Verkäufer nach eigener Wahl nach oder liefert Ersatz. Weitere Ansprüche des Käufers gegen den Verkäufer und dessen Erfüllungsgehilfen sind ausgeschlossen, insbesondere ein Anspruch auf Er- satz von Schäden, die nicht an dem Liefergegenstand selbst entstanden sind.
  • Seite 5: Urheberschutz

    Kundendienst / Ersatzteile Für technische Auskünfte steht unser Kundendienst zur Verfügung. Es wird empfohlen, Ersatz- und Zubehörteile direkt von Sensortherm (Hersteller) zu beziehen. Darüber hinaus sind unsere Mitarbeiter ständig an neuen Informationen und Erfahrungen interessiert, die sich aus der Anwendung ergeben und für die Verbesserung unserer Produkte wertvoll sein können.
  • Seite 6: Sicherheit

    METIS H318, LL01, OL25T-90 (Trumpf) Sicherheit Sicherheit Allgemeines  Jede Person, die damit beauftragt ist, Arbeiten am oder mit dem Gerät auszuführen, muss die Be- triebsanleitung vor Beginn gelesen und verstanden haben.  Bedienung und Wartung darf nur von geschultem Personal durchgeführt werden.
  • Seite 7: Übersicht

    METIS H318, LL01, OL25T-90 (Trumpf) Übersicht Übersicht Bestimmungsgemäße Verwendung Das Metis H318 ist ein Pyrometer zur berührungslosen Highspeed-Temperaturmessung. Die Übertra- gung der Infrarotstrahlung erfolgt über das Objektiv und einen Monofaser-Lichtleiter. Alle Geräte verfügen über einen linearen analogen Stromausgang sowie über eine serielle Schnittstelle (busfähige RS485).
  • Seite 8: Elektrischer Anschluss

    METIS H318, LL01, OL25T-90 (Trumpf) Elektrischer Anschluss Elektrischer Anschluss Kabelfarben und Pin-Belegung (14-adrige Anschlusskabel) Der elektrische Anschluss des Pyrometers (Versorgungsspannung und Messsignal) erfolgt über den Anschlussstecker auf der Rückseite des Gerätes. Hierfür sind fertig konfektionierte Anschlusskabel als Zubehör erhältlich (siehe Zubehör).
  • Seite 9: Werkseinstellungen

    METIS H318, LL01, OL25T-90 (Trumpf) Elektrischer Anschluss Werkseinstellungen 4.1.2 Messparameter Werkseinstellungen Teilmessbereich ............ entspricht Grundmessbereich Einstellzeit t90 ............Min (entspricht <40 µs) Emissionsgrad ε ............ 1,00 (entspricht 100%) Transmissionsgrad ..........100% Messfeldausfüllung ..........100% Schnittstelle RS232 / 485 ........RS485 Baudrate ...............
  • Seite 10: Serielle Rs485-Schnittstelle

    METIS H318, LL01, OL25T-90 (Trumpf) Elektrischer Anschluss  Digitaleingang: Über einen Spannungsimpuls von 24 V, Impulslänge einstellbar über Software (min-  destens 3 ms, Werkseinstellung ist 100 ms) unter 7.3.3 Konfigurierbare Ein- und Ausgänge „Entprellzeit“ kann man: M3 / H3 - Maximalwertspeicher löschen (siehe 6.5)
  • Seite 11: Schnittstellenwandler (Zubehör)

    METIS H318, LL01, OL25T-90 (Trumpf) Mechanische Installation Beim Betrieb mehrerer Geräte (bis zu 32 sind möglich) muss jedem Gerät eine eigene Adresse zuge- wiesen werden, unter der es später angesprochen werden kann (direkt am Gerät oder über Software SensorTools). Dazu muss zunächst jedes Gerät einzeln angeschlossen und mit einer Adresse versehen werden.
  • Seite 12: Montage Lichtleiter / Objektiv

    METIS H318, LL01, OL25T-90 (Trumpf) Mechanische Installation Montage Lichtleiter / Objektiv Biegeradien Lichtleiter 5.2.1 Die Farbmarkierung auf dem Lichtleiter kennzeichnet Farbkennung Lichtleiter- Minimaler den Lichtleiterdurchmesser und den damit verbunde- des Kabels Durchmesser Biegeradius nen minimalen Biegeradius. Gelb 0,1 mm 38 mm Bei der Verlegung des Lichtleiterkabels ist zu beach- ten, dass der minimale Biegeradius nicht unterschritten werden darf.
  • Seite 13: Objektiv Anschließen

    METIS H318, LL01, OL25T-90 (Trumpf) Mechanische Installation Der Lichtleiter muss seitenrichtig montiert werden: Die Seite mit der gelben Schrumpfschlauch- Markierung passt an die Pyrometerseite, die Optik Schutztubus passt auf die Seite ohne Markierung.  Lichtleiter-Schutztubus vom Pyrometergehäuse abschrauben Farbkennung Lichtleiter ...
  • Seite 14: Ausrichten Auf Das Messobjekt

    METIS H318, LL01, OL25T-90 (Trumpf) Mechanische Installation Ausrichten auf das Messobjekt Das Pyrometer muss richtig auf das Messobjekt ausgerichtet sein, um die Temperatur korrekt zu erfas- sen. Im Fokuspunkt des Objektivs (Fokusabstand) ist der Messfelddurchmesser am kleinsten. Man kann aber auch bewusst im defokussierten Bereich messen, um die Durchschnittstemperatur einer grö- ßeren Messfläche zu ermitteln.
  • Seite 15: Pyrometer Konfigurieren / Pyrometerparameter

    METIS H318, LL01, OL25T-90 (Trumpf) Mechanische Installation Pyrometer konfigurieren / Pyrometerparameter Bei Anschluss an einen PC können alle Einstellungen über die mitgelieferte Software SensorTools er- folgen (siehe 7, Software SensorTools). Weiter kann über Schnittstellenbefehle direkt mit dem Pyrometer kommuniziert werden (siehe Schnittstellenbefehle).
  • Seite 16: Messfeldausfüllung (Füllfaktor)

    METIS H318, LL01, OL25T-90 (Trumpf) Mechanische Installation Messfeldausfüllung (Füllfaktor) Messungen von Messobjekten, die kleiner sind als das Pyrometermessfeld können bei heißen Messob- jekten vor kaltem Hintergrund durchgeführt werden. In diesem Fall kann angegeben werden, wieviel Prozent das Messfeld ausgefüllt ist.
  • Seite 17: Analogausgang

    METIS H318, LL01, OL25T-90 (Trumpf) Mechanische Installation  Analogausgang einschränken: Wird der Analogausgang kleiner als der Messbereichsumfang ein- gestellt, so wird die Auflösung des Analogausgangs noch weiter erhöht.  Analogausgang vergrößern: Ein Vergrößern des Messbereichs über den des Pyrometers hinaus skaliert den Analogausgang.
  • Seite 18: Software Sensortools

    Windows Vista Ultimate, 7, 8, 8.1, 10  Zum Installieren starten Sie das Setup-Programm. Es befindet sich auf der mitgelieferten CD oder kann unter www.sensortherm.de/de/download heruntergeladen werden. Sollte das Setup-Programm auf USB-Stick vorliegen, so sollte es zuerst auf Festplatte kopiert werden.
  • Seite 19: Software-Fenster

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools Software-Fenster Kontrollfenster Hauptfenster Datenaufzeichnung, Datenauf- Messtemperatur zeichnungs-Einstellungen, Da- numerisch / grafisch tenwiedergabe Anzeige aktiver Informationen zu Abtastzeit, Ein- / Ausgänge Regelzeit und Flankenzeit Mess-Einstellungen Anzeigegraphen wählen (Rechtsklick zum Ändern der Erweiterte Mess- Farbeinstellungen der Graphen),...
  • Seite 20 METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools  Die übertragenen Messwertdaten lassen sich zur nachträglichen Analyse auf Festplatte auf- zeichnen. Anklicken des Aufnahmebuttons startet und stoppt die Aufzeichnung, bei aktiver Aufnah- me blinkt der Button ( Pause unterbricht die Aufnahme. Bei aktiver Aufnahme wird ein ro- ter Hinweistext über dem Grafik-Fenster angezeigt (Pyrometermodell-Seriennummer: erstelle Datei...
  • Seite 21: Kontrollfenster

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools  Datenwiedergabe Mit „Daten laden“ wird eine gespeicherte Datei geöffnet und im Wiedergabe- fenster angezeigt (SensorTools-Viewer, siehe 7.5). Zum Vergleichen mehrerer Messkurven kön- nen mehrere Dateien ausgewählt werden, es wird dann jede Datei in einem eigenen Fenster ge- öffnet.
  • Seite 22: Geräteeinstellungen Und Konfiguration

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools Geräteeinstellungen und Konfiguration 7.3.3 Hier werden grundlegende Geräteeinstellungen vorgenommen. Teilmessbereich konfigurieren Tastensperre Analogausgänge konfigurieren Anzeigeeinstellungen Abschaltung Laserpilotlicht Digitale Ein- / Ausgänge konfi- gurieren Temp.einheit °C/°F Gerätedaten Ein- und Auslesen Einpunktabgleich Baudrate, Geräteadresse, Schnittstellenverzögerung Puffermodus konfigurieren ...
  • Seite 23: 7.3.3.1 Konfigurierbare Ein- Und Ausgänge

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools - Upscale-Burnout-Funktion: - Upscale-Burnout deaktiviert (Standard): Bei plötzlicher Abschattung des Pyrometersichtfeldes gibt der serielle und analoge Pyrometerausgang den niedrigsten Strom aus (0 oder 4 mA). - Bei aktivierter Upscale-Burnout-Funktion wird dagegen am Analogausgang der maximale Strom von 20 mA ausgegeben.
  • Seite 24: Temperatureinheit

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools Verschiedene Einstellmöglichkeiten: - Schaltwert: Aktiviert beim eingegebenen Schaltwert den entsprechenden Ausgang (Die LEDs 1-3 am Gerät und in der Software zeigen den aktivierten Zustand an). - Hysterese: Die Hysterese gibt an, um wie viel Grad unterhalb der Temperaturschwelle zurückge- schaltet werden soll.
  • Seite 25: 7.3.3.2 Servicefunktionen

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools 7.3.3.2 Servicefunktionen Zum Sichern, Drucken oder Wiederherstellen von Geräteparametern oder Erstellen von Servicedateien zur Ferndi- agnose bei Problemen.  Konfiguration sichern: Eine Konfigurationsdatei enthält alle Gerä- teeinstellungen, die vom Anwender gemacht wurden. Diese kann z.B.
  • Seite 26: 7.3.3.5 Einpunkt-Abgleichfunktion

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools wendung bei M3- oder H3-Modellen zusammen mit dem Buffermodus bei 921,6 kBd, um eine feh- lerfreie High-Speed-Kommunikation zu gewährleisten. - Mehrkanalkompatibilitätsmodus: Wird nur verwendet, wenn die Messwertdaten genau wie bei Quotientenpyrometern übertragen werden sollen, z.B. wenn eine SPS-Programmierung mit beiden Gerätetypen gleichermaßen kommunizieren muss.
  • Seite 27 METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools  Ein Klick auf das Hilfe-Fragezeichen rechts oben klappt rechts einen Hilfetext aus.  Klicken auf „Automatischen Abgleich starten“ startet die Prozedur. Hinweis: dies setzt den Emissionsgrad auf 1 (100%), schaltet den Maximalwertspeicher aus und setzt die Ein- stellzeit auf 5 ms.
  • Seite 28: Setups

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools Setups Im Pyrometer können bis zu 7 verschiedene Parameter-Einstellungen (Setups) gespeichert werden, die sich über die Digitaleingänge (also per externen Taster) aufrufen und aktivieren lassen (siehe 4.1.4 Konfigurierbare Ein- / Ausgänge). Je nachdem welche und wie viele Setups verwendet werden sol- len, müssen einer, zwei oder alle 3 Eingänge dafür verwendet werden (siehe unter...
  • Seite 29: Kommunikation / Optionen

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools Aktuelle Mausposition Daten-Informationen an der vertikalen Mausposition Farbdarstellung des Graphen (genauso, wie im Hauptfenster) Aufgenommene Daten Datei zur Ansicht auswählen und laden Aktuelle Auswahl drucken Aktuelle Auswahl in csv-Datei exportieren (z.B. zum Öffnen in Excel)
  • Seite 30: Messfeldrechner

    METIS H318, LL01, OL25T-90 (Trumpf) Software SensorTools Messfeldrechner Der Messfeldrechner dient der Berechnung des Messfelddurchmessers vor und hinter dem fokussierten Messabstand. Dafür sind zunächst die weißen Felder mit den Grunddaten auszufüllen, danach werden Werte in den grauen Felder berechnet.
  • Seite 31: Software Sensorflash (Firmware Aktualisieren)

    Software SensorFlash (Firmware aktualisieren) Software SensorFlash (Firmware aktualisieren) Die Software SensorFlash wird verwendet, um die Firmware von Sensortherm-Pyrometern auf einen aktuellen Stand zu bringen. Drücken von Firmwareupdate H3 / M3 im Tab Kommunikation / Optionen (siehe 7.6) ruft die Software auf. Jede SensorTools-Software hat mit dem Veröffentlichungsdatum die neusten Firmware-Dateien integriert.
  • Seite 32: Technische Daten

    (ε = 1, t = 1s, T = 23°C) (mit Lichtleitertyp LL01-02 und Objektiv OL25T-90)  bei Austausch Lichtleiter gleicher Typ: Werkskalibrierung plus ±3°C  bei Austausch Optik gleicher Typ: Werkskalibrierung plus ±3°C  bei Austausch Lichtleiter und Optik gleicher Typ: Werkskalibrierung plus ±6°C Wiederholbarkeit 0,2% vom Messwert in °C + 1 K (bei Werkskalibrierung)
  • Seite 33: Abmessungen (In Mm)

    METIS H318, LL01, OL25T-90 (Trumpf) Technische Daten Abmessungen (in mm) 20,2 Objektiv OL25 T-90 Zusammensetzung der Typennummer Die Ausstattungsvariante der Pyrometer wird in der 22-stelligen Typennummer wie folgt codiert: Stelle: 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 Bsp.:...
  • Seite 34: Bestellnummern / Zubehör

    10.2 Pyrometer kalibrieren Um die Messgenauigkeit zu erhalten, empfehlen wir, das Pyrometer regelmäßig (jährlich) mit Hilfe von Kalibrierstrahlern neu zu kalibrieren und gegebenenfalls bei Sensortherm justieren zu lassen. 10.3 Fehlerdiagnose Ein Gerätedefekt wird durch eine rot leuchtende Betriebszustands-LED (rechte LED 4) angezeigt. Dies kann ein Datenübertragungsfehler oder ein Firmwareproblem sein.
  • Seite 35: Kommunikation Über Serielle Schnittstelle / Schnittstellenbefehle

    METIS H318, LL01, OL25T-90 (Trumpf) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle Kommunikation über serielle Schnittstelle / Schnittstellenbefehle Schnittstellenbefehle werden verwendet, um direkt mit dem Pyrometer zu kommunizieren. Die Befehle können dafür verwendet werden, eine eigene Steuerung zu schreiben oder können in das Terminalfeld der Software SensorTools (siehe Kommunikation / Service) oder über eine Terminalsoftware ein-...
  • Seite 36 METIS H318, LL01, OL25T-90 (Trumpf) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle JJ = Datenstatusbyte 3 Bit0 (lsb) Fahrenheit aktiv Regelung aktiv Setup0 Anzeige 0 Bit1 Zustand DIg.ausgang 1 AutoTune aktiv Setup1 Anzeige 1 Bit2 Zustand DIg.ausgang 2 AutoTune bei Regelstart...
  • Seite 37 METIS H318, LL01, OL25T-90 (Trumpf) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle Bit1 = 0 (Digitalausgang 2 = NO), Bit1 = 1 (Digitalausgang 2 = NC), Bit2 = 0 (Digitalausgang 3 = NO), Bit2 = 1 (Digitalausgang 3 = NC) XYYYY...
  • Seite 38: Index

    METIS H318, LL01, OL25T-90 (Trumpf) Index Index Abschirmung ............11 Maximalwertspeicher / Löschzeit t ....16 Adresse ..............17 Mechanische Installation ........11 Analogausgang ..........9, 17 Mess- / Fokusabstand einstellen ......14 Analogausgänge ..........22 Messfeldausfüllung (Füllfaktor) ......16 Antwortverzögerung ..........
  • Seite 39 METIS H318, LL01, OL25T-90 (Trumpf) Index...
  • Seite 40 Sensortherm GmbH Hauptstraße 123 65843 Sulzbach Tel: 06196 64065-80 Fax: 06196 64065-89 E-Mail: info@sensortherm.de Internet: www.sensortherm.de © Sensortherm GmbH Metis_H318_Lichtleiter_Objektiv_(Trumpf_H3180400150012541T023-X) (12.05.2017)
