7.3
Software-Fenster
Kontrollfenster
7.3.1 Hauptfenster Graphen
Das Graphen-Fenster im Hauptfenster stellt den Temperaturverlauf zeitlich dar.
Die Zeitachse (horizontale Achsenbeschriftung der X-Achse) zeigt die aktuelle Uhrzeit an.
Unter Zeiteinstellung X-Achse lässt sich einstellen, in welcher Zeit das Fenster mit Messwerten ge-
füllt wird. Wird die Zeit umgestellt, baut sich der Graph von der Fenstermitte neu auf.
baut den Graph von links neu auf.
setzt eine Aufnahmezeit auf 0 (hat nur Auswirkung in der Wiedergabedatei)
Graph skalieren: Anfang und Ende der Temperaturskala (links) und vom Reg-
lerausgang sowie Gerätetemperatur (rechts, bei Wahl des entsprechenden
Graphen) können eingestellt werden, um den relevanten Bereich vernünftig dar-
zustellen.
- Skalieren per Mausklick: Mit den grünen Pfeilen wird der obere und untere
Skalenbereich verändert.
- Skalieren per Eingabe: Die obere und untere Temperatur können über die
Tastatur eingegeben werden.
- Skalieren mit Mausziehen: Klicken, gedrückt halten und ziehen auf einen
grauen Pfeilen verschiebt Anfang und Ende oder den gesamte Bereich.
- Automatisch skalieren: passt die Skala automatisch an (+10°C über dem
Maximalwert und -10°C unter dem Minimalwert):
-
liest den Pyrometermessbereich aus.
-
wählt automatisch den Bereich aus allen gewählten Anzeigegra-
phen und immer dem höchsten und niedrigsten gemessenen Wert aus.
Informationsfeld
- M3F1-7682 im Beispiel rechts zeigt Pyrometermodell und Seriennummer.
- Die Abtastzeit T-Abt. zeigt die Zeit zwischen den letzten beiden empfangenen
Messwerten an.
- Die Flankenzeit T-Fl zeigt bei aktivierter Flankenzeitmessung
jeweils die Zeit zwischen Start- und Endtemperatur. Die Einstel-
lungen dafür finden sich im Fenster „Zeitmessung".
26

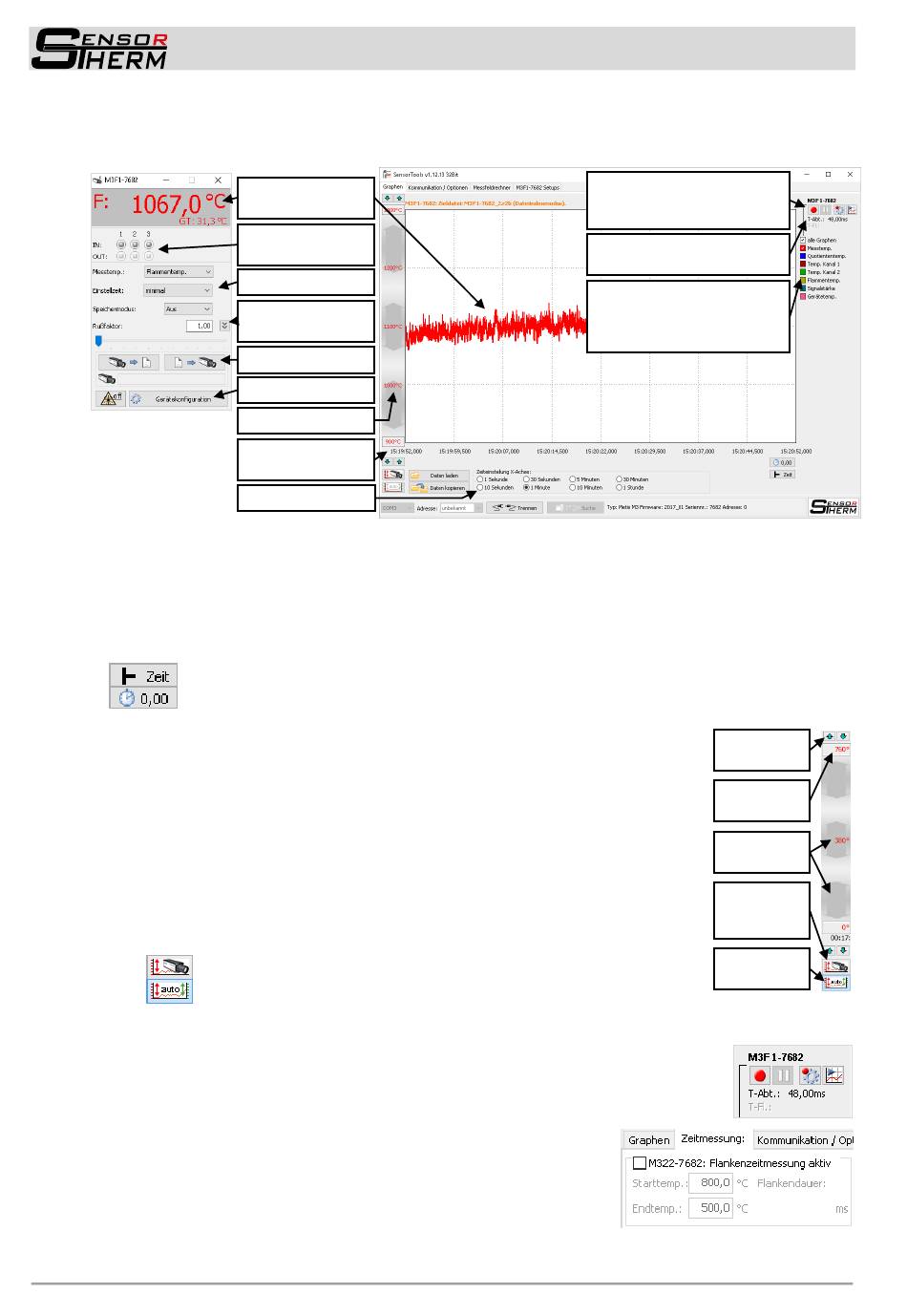

Messtemperatur
numerisch / grafisch
Anzeige aktiver
Ein- / Ausgänge
Mess-Einstellungen
Erweiterte Mess-
Einstellungen
Schnellspeichern
Geräteeinstellungen
Temperaturskala
Zeitachse (aktuelle
Uhrzeit
Zeiteinstellungen
Software SensorTools
Hauptfenster
Datenaufzeichnung, Datenauf-
zeichnungs-Einstellungen, Da-
tenwiedergabe
Informationen zu Abtastzeit,
Regelzeit und Flankenzeit
Anzeigegraphen wählen
(Rechtsklick zum Ändern der
Farbeinstellungen der Graphen),
aktiviert oder deaktiviert Skalen
METIS M3F1
Skalieren per
Mausklick
Skalieren per
Eingabe
Skalieren mit
Mausziehen
Anpassen an
Pyrometer-
messbereich
Automatisch
skalieren
