METIS M3F1
Mechanische Installation
5.4
Messtechnik
Das M3F1 ist für die berührungslose Temperaturmessung von rußenden Flammen in Kohlekraftwerken,
Müllverbrennungsanlagen und anderen Verbrennungsöfen entwickelt. Es wurde auf Basis unseres Quo-
tienten-Pyrometers M311 entwickelt und verwendet ein Messverfahren, das auf einem speziellen Algo-
rithmus beruht, der die Flammentemperatur aus der einkanaligen und der zweikanaligen Temperatur
des Pyrometers errechnet. Notwendig ist das Vorhandensein von Rußpartikeln in der Flamme, der ent-
sprechende Rußfaktor kann über die Software SensorTools (siehe Kap. 7) oder per Schnittstellenbefehl
(siehe Kap. 11) eingegeben werden.
Neben der Flammentemperatur können auch die das Quotienten- und die Teilstrahlungssignale darge-
stellt oder ausgegeben werden, die für die Berechnung der Flammentemperatur herangezogen werden.
Das Pyrometer muss richtig auf das Messobjekt ausgerichtet sein, um die Temperatur korrekt zu erfas-
sen. Im Fokuspunkt des Objektivs (Fokusabstand) ist der Messfelddurchmesser am kleinsten. Man
kann aber auch bewusst im defokussierten Bereich messen (vor oder hinter dem Fokusabstand), um
die Durchschnittstemperatur einer größeren Messfläche zu ermitteln.
Um ein unverfälschtes Messergebnis zu bekommen, sind folgende Bedingungen einzuhalten:
Bei Messungen durch Fenster ist das Fenstermaterial zu beachten. Sind die Transmissionseigen-
schaften nicht gleichmäßig (z.B. bei Quarzglas), so ist das entsprechende Emissionsgradverhältnis
einzugeben.
Wenn das Messobjekt kleiner ist als der Messfelddurchmesser ist, kommt auch weniger Signalstärke
im Pyrometer an. Sinkt diese unter 2%, so ist eine Messung in der Praxis nicht mehr möglich (siehe
auch
6.2.6
Abschaltschwelle).

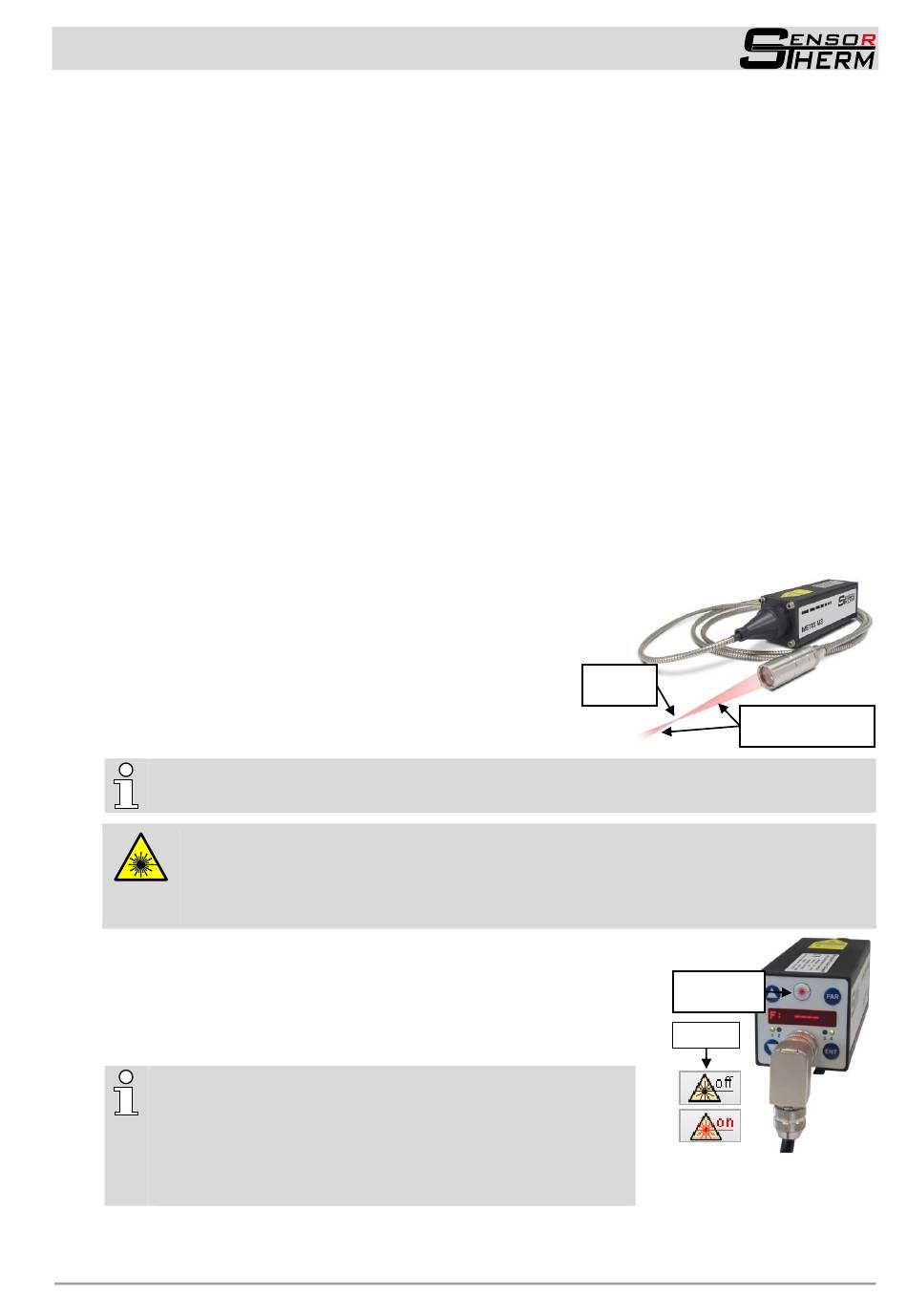

5.4.1 Ausrichten mit dem Laserpilotlicht
Das Laserpilotlicht ist ein konischer roter Laserstrahl mit dem
größten Durchmesser direkt an der Linse und dem kleinsten
und schärfsten im fokussierten Abstand, d.h. an der Stelle,
wo auch das Messfeld am kleinsten ist. Damit ist der Fokus-
abstand (= Messabstand beim kleinsten Messfelddurchmes-
ser) am kleinsten Laserpunkt zu finden.
INFO: Die abgebildete Größe des Laserlichts entspricht nicht dem Messfelddurchmesser, dieser
ist den Messfeldtabellen zu entnehmen (siehe 5.6.2)
VORSICHT Laserstrahlung, Laserklasse 2:
Niemals in den direkten oder reflektierten Strahl blicken.
Den Laserstrahl nicht auf Personen richten.
Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf
sofort aus dem Strahl zu bewegen.
Ein-/Ausschalten: Über den Pilotlichttaster an Geräterückseite oder
über Software SensorTools (siehe 7.3.2, Kontrollfenster).
(wird das Pilotlicht nicht manuell über den Taster ausgeschaltet, schaltet
es sich nach 3 Minuten automatisch ab. Über Software veränderbar, sie-
he unter 7.3.3, Geräteeinstellungen Einstellung Laserpilotlicht).
INFO: Das Laserpilotlicht wird bei einer Geräteinnentempe-
ratur über 60°C deaktiviert.
Wenn sich das Pilotlicht nicht einschalten lässt, ist vermutlich
die Geräteinnentemperatur zu hoch. In diesem Fall muss der
Montageort des Pyrometers überprüft werden (zu hohe abge-
strahlte Wärme vom Messobjekt). Bei Unterschreitung der 60°C
funktioniert das Laserpilotlicht wieder.
Fokus-
punkt
Messfeld und Laser-
punkt größer
Laserpilot-
licht-Taster
Software
15
