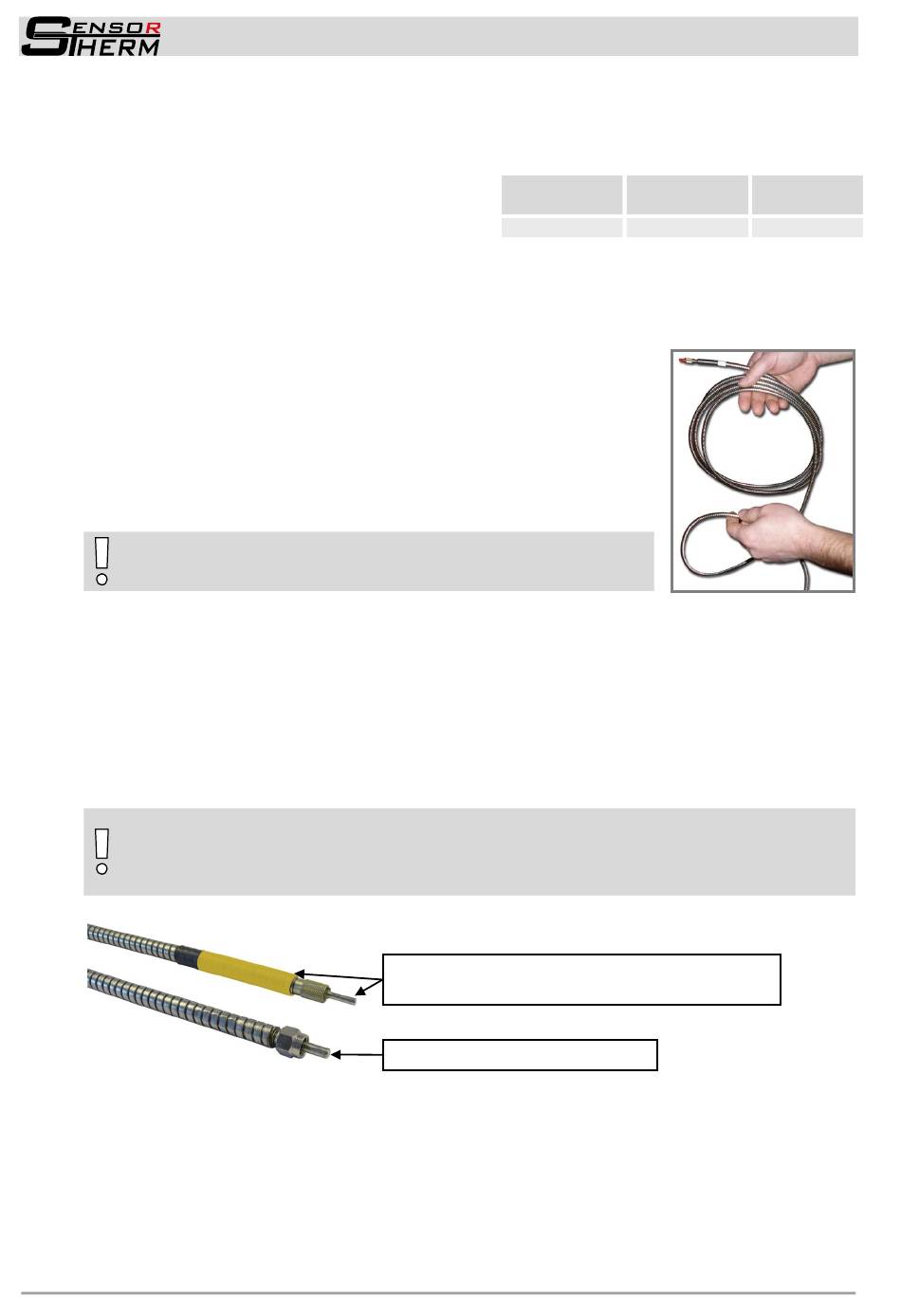

5.2
Montage Lichtleiter / Objektiv
Biegeradien Lichtleiter
5.2.1
Die Farbmarkierung auf dem Lichtleiter kennzeichnet
den Lichtleiterdurchmesser und den damit verbunde-
nen minimalen Biegeradius.
Bei der Verlegung des Lichtleiterkabels ist zu beach-
ten, dass der minimale Biegeradius nicht unterschritten werden darf. Andernfalls kann der Lichtleiter
gedehnt werden oder brechen.
Lichtleiter Auf- und Abrollen
5.2.2
Es ist stets darauf zu achten, dass der Mindestbiegeradius nicht unterschrit-
ten wird.
Während des Auf- und Abrollens muss sich der Lichtleiter leicht bewegen
können und darf nicht in sich verdreht werden. Idealerweise wickelt man mit
einer Hand den Lichtleiter vorsichtig vom aufgerollten Bund ab, während die
andere Hand den Bund führt. Damit der Lichtleiter torsionsfrei aufgerollt wer-
den kann, sollte nur eine Seite des Lichtleiters angeschlossen sein, die an-
dere kann dann frei bewegt werden.
HINWEIS: Vermeiden Sie starke Zug- und Torsionskräfte beim Ab-
rollen und Montieren.
Pyrometer, Lichtleiter und Objektiv kombinieren
5.2.3
Das H318 wird ab Werk mit einer Referenzoptik OL25T-901 und einem 0,1 mm Referenz-Lichtleiter ka-
libriert und hat damit seine spezifizierte Messgenauigkeit. Wird das Pyrometer mit einer anderen Optik
oder einem anderen Lichtleiter verwendet, ändert sich die Messunsicherheit entsprechend den techni-
schen Daten (siehe 9, Technische Daten).
Lichtleiter anschließen
5.2.4
HINWEIS: Entfernen Sie die Schutzkappen von Pyrometer bzw. Optik und Lichtleiter erst direkt
vor der Montage, um das Eindringen von Verschmutzungen zu verhindern.
Bewahren Sie die Schutzkappen auf, um bei eventueller späterer Demontage oder Lagerung
diese wieder vor Verschmutzung schützen zu können.
12
METIS H318, LL01, OL25T-90 (Trumpf)
Farbkennung
des Kabels
Gelb
Farbkennung für Anschluss an Pyrometerseite
(verdrehsicherer Stecker)
Anschlussstecker Optikseite
Mechanische Installation
Lichtleiter-
Minimaler
Durchmesser
Biegeradius
0,1 mm
38 mm
