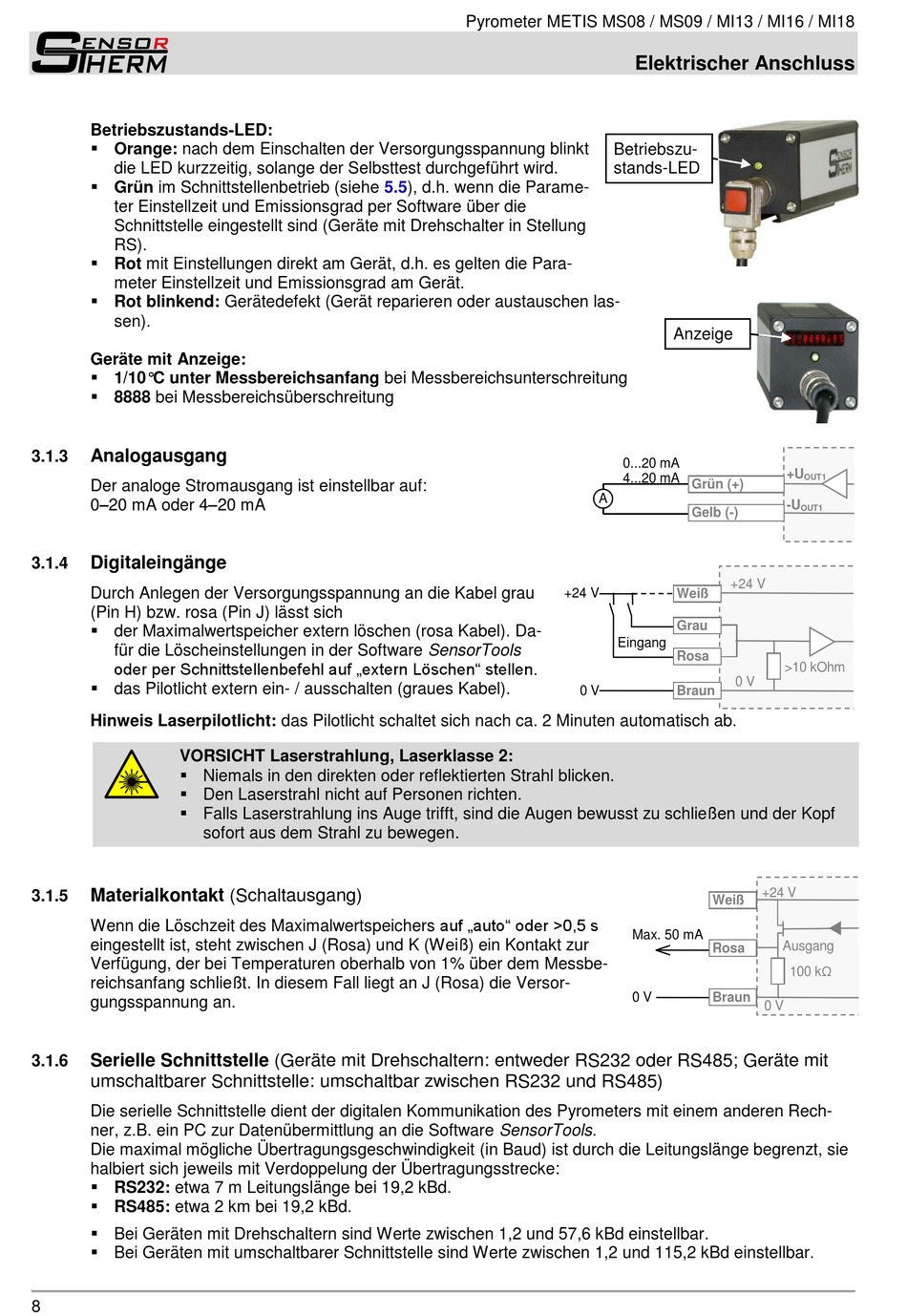

Betriebszustands-LED:
 Orange: nach dem Einschalten der Versorgungsspannung blinkt
die LED kurzzeitig, solange der Selbsttest durchgeführt wird.
 Grün im Schnittstellenbetrieb (siehe 5.5), d.h. wenn die Parame-
ter Einstellzeit und Emissionsgrad per Software über die
Schnittstelle eingestellt sind (Geräte mit Drehschalter in Stellung
RS).
 Rot mit Einstellungen direkt am Gerät, d.h. es gelten die Para-
meter Einstellzeit und Emissionsgrad am Gerät.
 Rot blinkend: Gerätedefekt (Gerät reparieren oder austauschen las-
sen).
Geräte mit Anzeige:
 1/10°C unter Messbereichsanfang bei Messbereichsunterschreitung
 8888 bei Messbereichsüberschreitung

Analogausgang

3.1.3
Der analoge Stromausgang ist einstellbar auf:
0–20 mA oder 4–20 mA
Digitaleingänge
3.1.4
Durch Anlegen der Versorgungsspannung an die Kabel grau
(Pin H) bzw. rosa (Pin J) lässt sich
 der Maximalwertspeicher extern löschen (rosa Kabel). Da-
für die Löscheinstellungen in der Software SensorTools
oder per Schnittstellenbefehl auf „extern Löschen" stellen.
 das Pilotlicht extern ein- / ausschalten (graues Kabel).
Hinweis Laserpilotlicht: das Pilotlicht schaltet sich nach ca. 2 Minuten automatisch ab.
VORSICHT Laserstrahlung, Laserklasse 2:
 Niemals in den direkten oder reflektierten Strahl blicken.
 Den Laserstrahl nicht auf Personen richten.
 Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf

Materialkontakt (Schaltausgang)

3.1.5
Wenn die Löschzeit des Maximalwertspeichers auf „auto" oder >0,5 s
eingestellt ist, steht zwischen J (Rosa) und K (Weiß) ein Kontakt zur
Verfügung, der bei Temperaturen oberhalb von 1% über dem Messbe-
reichsanfang schließt. In diesem Fall liegt an J (Rosa) die Versor-
gungsspannung an.
Serielle Schnittstelle (Geräte mit Drehschaltern: entweder RS232 oder RS485; Geräte mit
3.1.6
umschaltbarer Schnittstelle: umschaltbar zwischen RS232 und RS485)
Die serielle Schnittstelle dient der digitalen Kommunikation des Pyrometers mit einem anderen Rech-
ner, z.B. ein PC zur Datenübermittlung an die Software SensorTools.
Die maximal mögliche Übertragungsgeschwindigkeit (in Baud) ist durch die Leitungslänge begrenzt, sie
halbiert sich jeweils mit Verdoppelung der Übertragungsstrecke:
 RS232: etwa 7 m Leitungslänge bei 19,2 kBd.
 RS485: etwa 2 km bei 19,2 kBd.
 Bei Geräten mit Drehschaltern sind Werte zwischen 1,2 und 57,6 kBd einstellbar.
 Bei Geräten mit umschaltbarer Schnittstelle sind Werte zwischen 1,2 und 115,2 kBd einstellbar.
8
sofort aus dem Strahl zu bewegen.
Pyrometer METIS MS08 / MS09 / MI13 / MI16 / MI18
Elektrischer Anschluss
Betriebszu-
stands-LED
0...20 mA
4...20 mA
A
+24 V
Eingang
0 V
Max. 50 mA
0 V
Anzeige
+U
OUT1
Grün (+)
-U
OUT1
Gelb (-)
+24 V
Weiß
Grau
Rosa
>10 kOhm
0 V
Braun
+24 V
Weiß
Ausgang
Rosa
100 kΩ
Braun
0 V
