Serielle Rs485-Schnittstelle - SensorTherm LL01 Betriebsanleitung

 Digitaleingang: Über einen Spannungsimpuls von 24 V, Impulslänge einstellbar über Software (min-
destens 3 ms, Werkseinstellung ist 100 ms) unter
„Entprellzeit" kann man:
- Maximalwertspeicher löschen (siehe 6.5)
- (Gespeicherte) Pyrometerkonfigurationen aktivie-
ren (siehe unter
und Ausgänge
Setups).
- Laserpilotlicht Ein-/Ausschalten (wird das Pilotlicht
nicht manuell über den Taster ausgeschaltet,
schaltet es sich nach 3 Minuten automatisch ab.
Über Software veränderbar, siehe unter
licht).

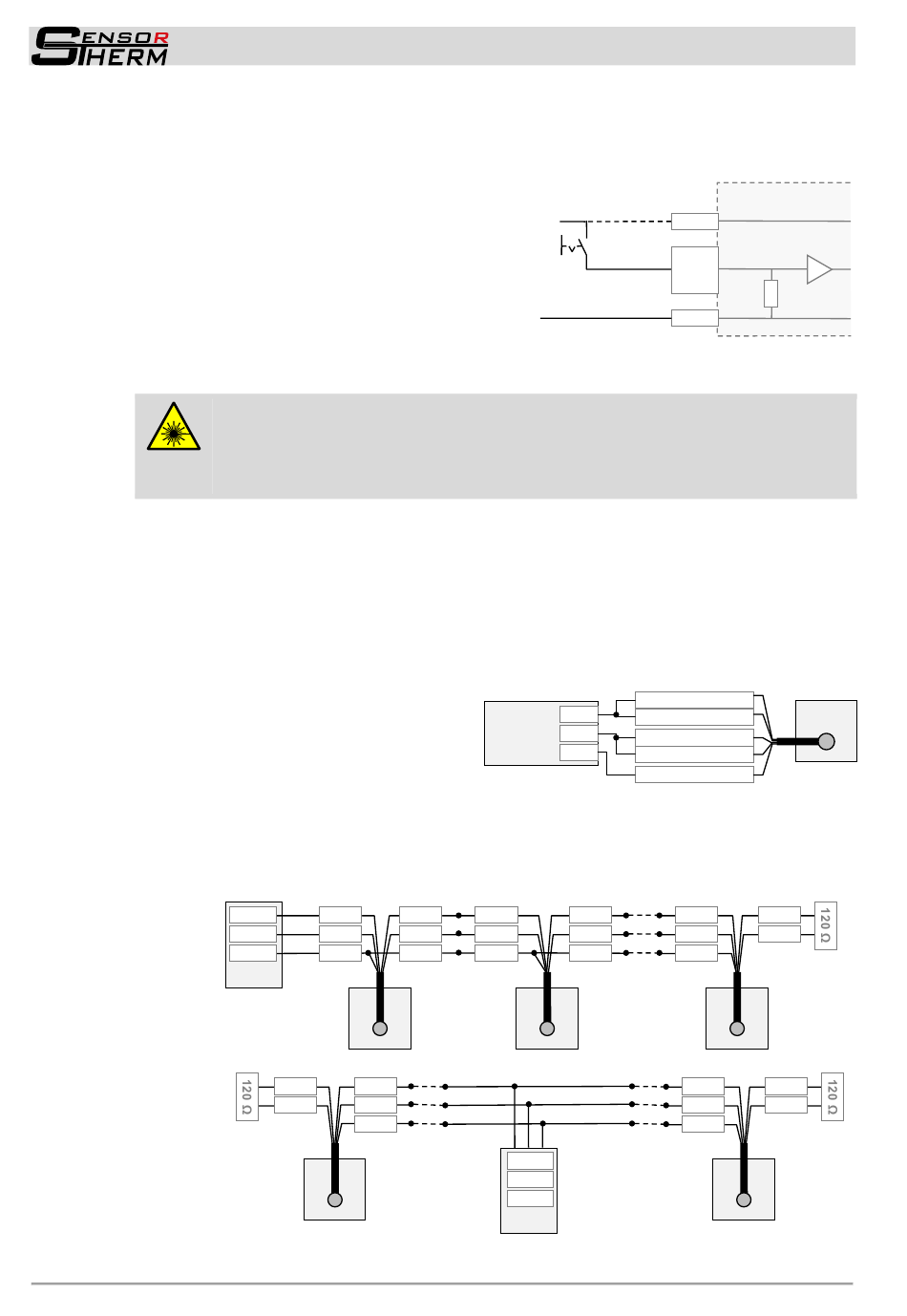

Serielle RS485-Schnittstelle

4.1.5
Die serielle Schnittstelle dient der digitalen Kommunikation des Pyrometers mit einem anderen Rech-
ner, z.B. ein PC zur Datenübermittlung an die Software SensorTools.
Die maximal mögliche Übertragungsgeschwindigkeit (in Baud) ist durch die Leitungslänge begrenzt, sie
halbiert sich jeweils mit Verdoppelung der Übertragungsstrecke:
 RS485: etwa 2 km bei 19,2 kBd. Einstellbar sind Werte zwischen 4,8 und 921,6 kBd.
Anschluss von einem Pyrometer über RS485:
Bei einer kurzen RS485-Verbindung zum Master
(Rechner, der die Daten empfängt) wird das Pyro-
meter direkt als Punkt-zu-Punkt-Verbindung mit
dem Master verbunden. Dabei ist es vorteilhaft, alle
Schnittstellenkabel anzuschließen, um Reflexionen
zu vermeiden.
Anschluss mehrerer Pyrometer über RS485:
Bei längeren Verbindungen ist für einen reflexionsfreien Betrieb auf den richtigen Abschluss der Leitung
zu achten. Terminiert wird an der physischen Busleitung vorne und hinten.
Master
am Anfang:
Master
in der Mitte:
10

7.3.3 Konfigurierbare Ein-
„Parameterselektor" bzw.
VORSICHT Laserstrahlung, Laserklasse 2:
 Niemals in den direkten oder reflektierten Strahl blicken.
 Den Laserstrahl nicht auf Personen richten.
 Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der
Kopf sofort aus dem Strahl zu bewegen.
A (-) A
B (+) B
DGND GND
Master
Abschlusswider-
stand 120 Ω
Im Master oder
manuell
Pyrometer 1
A A
B B
GND
Abschlusswider-
stand 120 Ω
Pyrometer 1
METIS H318, LL01, OL25T-90 (Trumpf)

7.3.3 Konfigurierbare Ein- und Ausgänge
+24 V
Taster
7.4
0 V
, Geräteeinstellungen  Einstellung Laserpilot-
7.3.3
A (-)
RS485
B (+)
(Master /
PC)
GND
A A
B B
GND GND GND
Pyrometer 2
A (-)
B (+)
DGND
Master
Elektrischer Anschluss
+24 V
Weiß
Grau
Eingang 1-3
Rosa
Blau
0 V
Braun
A (-) Violett
A (-) Rot-blau
B (+) Schwarz
B (+) Grau-rosa
DGND Rot
A A
B B
GND
Abschlusswider-
... Pyrometer n
A
B
GND
Abschlusswider-
... Pyrometer n
M3 / H3
>10 kOhm
Pyrometer
A
B
stand 120 Ω
A
B
stand 120 Ω
