Spannungsfreien und energielosen Zustand herstellen
Entfernen Sie sämtliche Sicherungen des Versorgungsnetzes und
schalten Sie den Hauptschalter am Schaltschrank aus. Sichern
Sie den Schaltschrank gegen Wiedereinschalten.
Obwohl ein Motor nicht mehr dreht, kann Spannung an den Steu-
eranschlüssen und Leistungsanschlüssen oder eine Restspan-
nung in den Kondensatoren des Servoverstärkers zu schweren
Verletzungen führen.
Servoverstärker vertikal und ausreichend belüftet montieren
Beachten Sie die zulässigen Angaben für Betrieb und Umgebung
sowie die Hinweise in diesem Kapitel.
Unzureichende Belüftung und falscher Einbau kann durch Wärme-
entwicklung zu Beschädigungen am Servoverstärker und den
Bauteilkomponenten führen.
Achten Sie bei der Schaltschrankdimensionierung darauf, dass Sie
für Ihre Applikation gegebenenfalls Eingangsfilter, Netzdrosseln und
Bremswiderstände montieren müssen. Planen Sie für diese Kompo-
nenten ausreichend Platz im Schaltschrank ein, damit eine kühlende
Luftzirkulation gewährleistet ist.

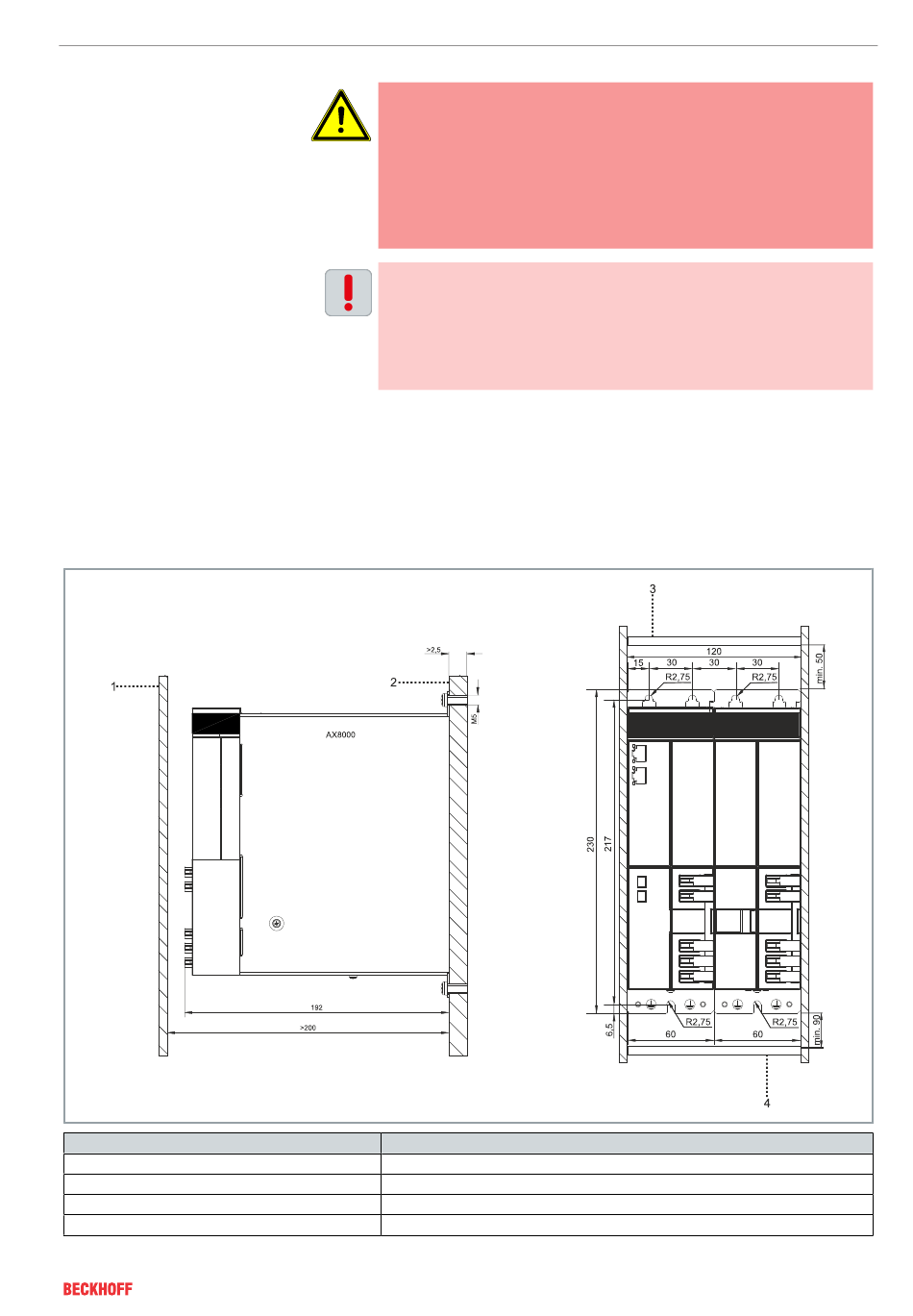

In der folgenden Abbildung erhalten Sie empfohlene Maße, die Sie
bei der Montage des Servoverstärkers im Schaltschrank beachten
sollten:
Erläuterung
Schaltschranktür
Leitfähige und verzinkte Montageplatte
Kabelkanal
Kabelkanal
AX8000
Mechanische Installation
───
