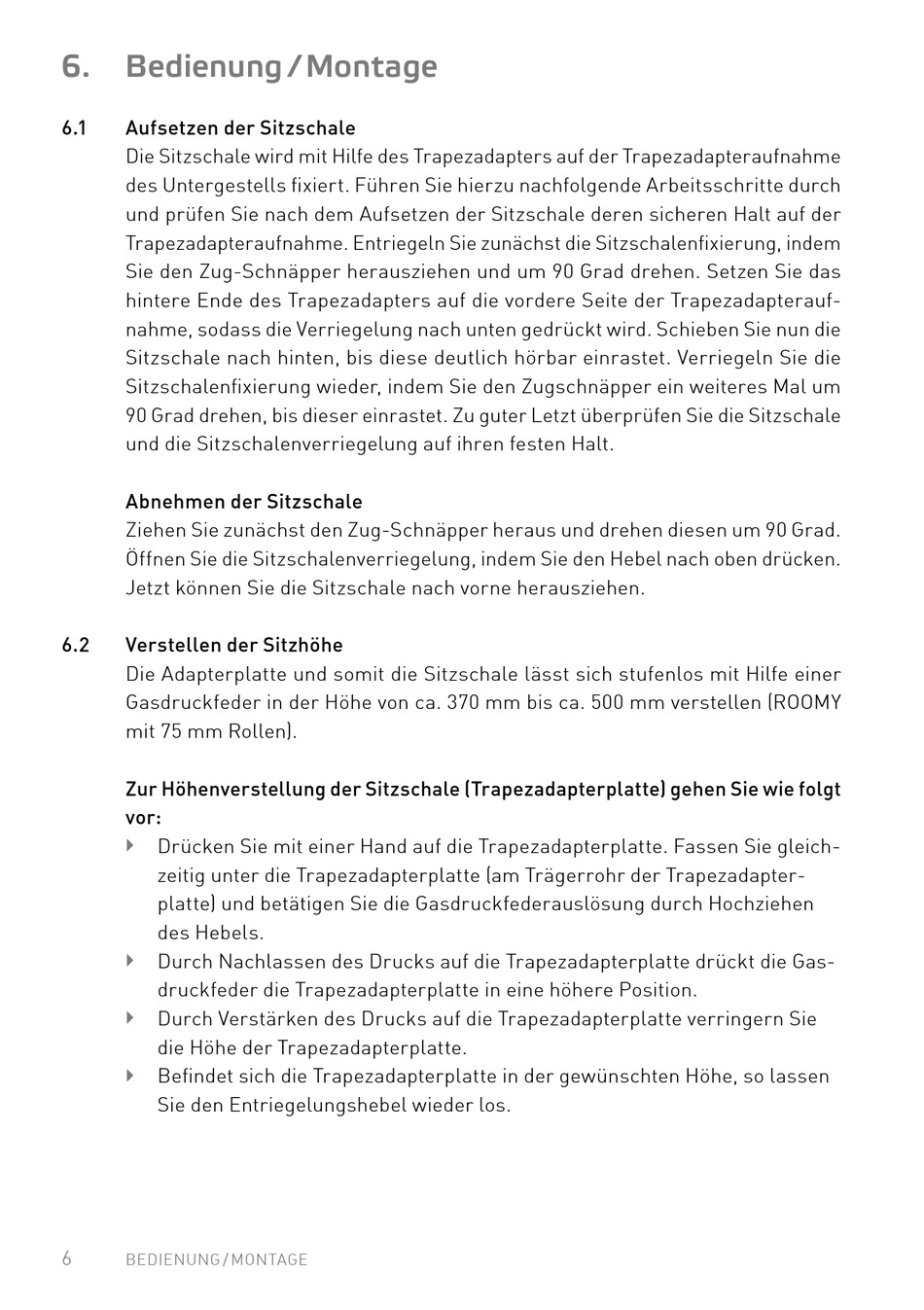

6.

Bedienung / Montage

6.1 Aufsetzen der Sitzschale
Die Sitzschale wird mit Hilfe des Trapezadapters auf der Trapezadapteraufnahme
des Untergestells fixiert� Führen Sie hierzu nachfolgende Arbeitsschritte durch
und prüfen Sie nach dem Aufsetzen der Sitzschale deren sicheren Halt auf der
Trapezadapteraufnahme� Entriegeln Sie zunächst die Sitzschalenfixierung, indem
Sie den Zug-Schnäpper herausziehen und um 90 Grad drehen� Setzen Sie das
hintere Ende des Trapezadapters auf die vordere Seite der Trapezadapterauf-
nahme, sodass die Verriegelung nach unten gedrückt wird� Schieben Sie nun die
Sitzschale nach hinten, bis diese deutlich hörbar einrastet� Verriegeln Sie die
Sitzschalenfixierung wieder, indem Sie den Zugschnäpper ein weiteres Mal um
90 Grad drehen, bis dieser einrastet� Zu guter Letzt überprüfen Sie die Sitzschale
und die Sitzschalenverriegelung auf ihren festen Halt�
Abnehmen der Sitzschale
Ziehen Sie zunächst den Zug-Schnäpper heraus und drehen diesen um 90 Grad�
Öffnen Sie die Sitzschalenverriegelung, indem Sie den Hebel nach oben drücken�
Jetzt können Sie die Sitzschale nach vorne herausziehen�
6.2 Verstellen der Sitzhöhe
Die Adapterplatte und somit die Sitzschale lässt sich stufenlos mit Hilfe einer
Gasdruckfeder in der Höhe von ca� 370 mm bis ca� 500 mm verstellen (ROOMY
mit 75 mm Rollen)�
Zur Höhenverstellung der Sitzschale (Trapezadapterplatte) gehen Sie wie folgt
vor:
Drücken Sie mit einer Hand auf die Trapezadapterplatte� Fassen Sie gleich-

zeitig unter die Trapezadapterplatte (am Trägerrohr der Trapezadapter-
platte) und betätigen Sie die Gasdruckfederauslösung durch Hochziehen
des Hebels�
Durch Nachlassen des Drucks auf die Trapezadapterplatte drückt die Gas-

druckfeder die Trapezadapterplatte in eine höhere Position�
Durch Verstärken des Drucks auf die Trapezadapterplatte verringern Sie

die Höhe der Trapezadapterplatte�
Befindet sich die Trapezadapterplatte in der gewünschten Höhe, so lassen

Sie den Entriegelungshebel wieder los�
6
BEDIENUNG / MONTAGE
