Rohrleitungsanschluss am gasseitigen Ventil

Leistung Gasseitiger
Außeneinheit Rohrleitungsdurchmesser
Typ 0401
Typ 0501
Typ 0601
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Ø15.9 Schließen Sie die Ø15. 9 Rohrleitung mit einer Bördelverbindung an.
Ø19.1 Beachten Sie beim Verlöten der Ø19.1 gasseitigen Leitung die
folgenden Hinweise:
1. Biegen Sie das Rohr so, dass das Ende in Richtung des
Leitungsverlaufs aus der Außeneinheit ragt.
Die gasseitigen Rohrleitungen Ø15.9 sind Bauseits beizustellen.
2. Verlöten Sie außerhalb der Außeneinheit mit Hilfe einer
Muffenverbindung (Zubehör) die gasseitige Rohrleitung mit Ø15.9
mit der Rohrleitung mit Ø19.1.
3. Isolieren Sie die gasseitige Leitung nach dem Verlöten bis zum
Ventil mit einer Wärmeisolierung.
Bördelverbindung
www.heronhill.co.uk

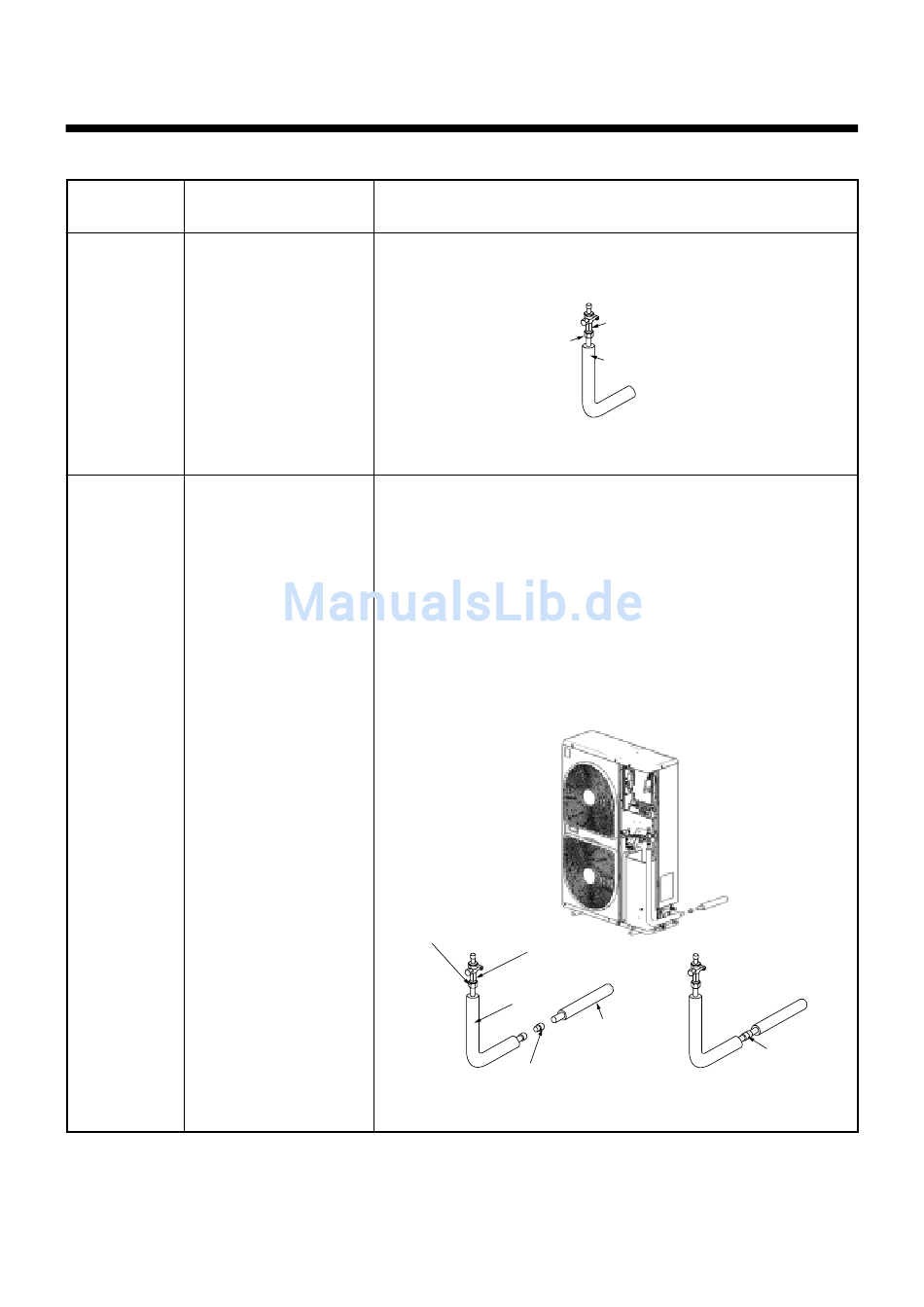

Rohrleitungsanschluss am gasseitigen Ventil
Kugelhahn
Gasseite Ø15.9
Bördelverbindung
Gasseitige
Rohrleitung Ø 15.9
(Bauseits beizustellen)
Kugelhahn
Gasseite Ø15.9
Gasseitige Rohrleitung Ø15.9
(Bauseits
beizustellen)
Gasseitige
Rohrleitung Ø19.1
(Bauseits beizustellen)
Muffenverbindung (Zubehör)
88
Lötverbindung
(Hartlöten)
