Annulation d'adresse (retour à l'état (adresse indéterminée) de départ usine)
Méthode 1
Annulation individuelle d'une adresse depuis une télécommande avec fil
L'adresse de ligne, l'adresse intérieure et l'adresse de groupe sont réglées sur "0099" depuis la télécommande avec fil.
(Pour la procédure de réglage, reportez-vous au réglage d'adresse par télécommande avec fil indiqué ci-dessus.)
Méthode 2

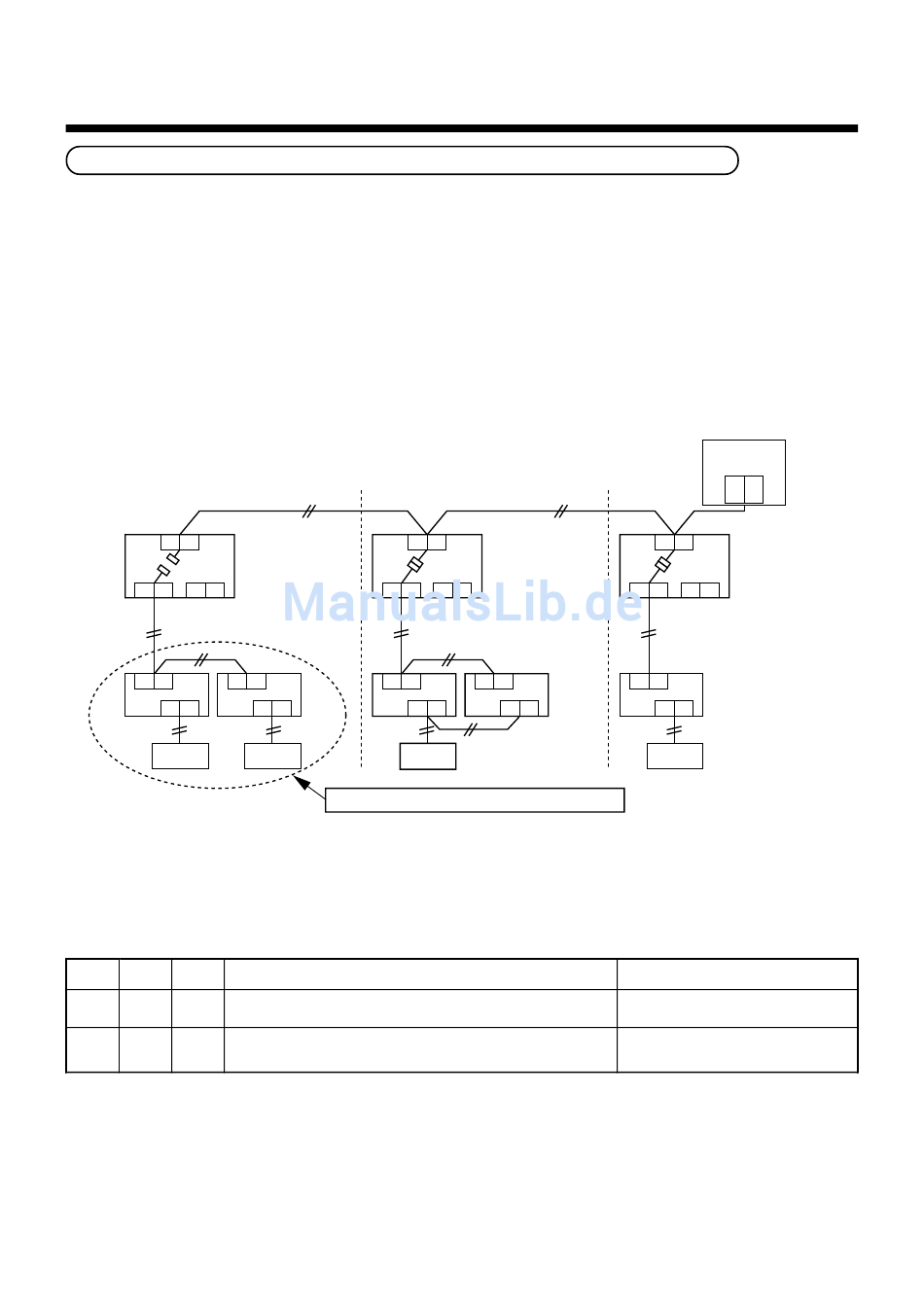

Remettez à zéro les adresses intérieures d'un même circuit réfrigérant à partir de l'unité extérieure.
1. Coupez le courant du circuit de frigorigène devant être ramené à l'état du départ d'usine et placez l'unité extérieure
dans l'état suivant.
1) Débranchez le connecteur de relais entre les bornes [U1U2] et [U3U4].
(S'il est déjà débranché, laissez-le en l'état.)
2) Allumez l'interrupteur SW30-2 de la carte à circuit imprimé de l'interface de l'unité extérieure si elle est allumée.
(Si elle est déjà sur MARCHE, laissez-la en l'état.)
U3 U4
Unité extérieure
U1 U2 U5 U6
U1 U2 U1 U2
A B
Télé
commande
2. Mettez sous tension l'unité intérieure/extérieure dont l'adresse doit être effacée. Après environ. 1 minute, vérifiez si
"U.1. - - - " s'affiche et procédez de la sorte sur la carte à circuit imprimé de l'interface de l'unité extérieure du circuit
du circuit frigorigène dont l'adresse doit être effacée.
SW01 SW02 SW03
Vérifiez que "A.d.buS" apparaît dans l'afficheur à 7 segments, puis
2 1 2
appuyez sur SW04 pendant 5 secondes ou plus.
Vérifiez que "A.d.nEt" apparaît dans l'afficheur à 7 segments, puis
2 2 2
appuyez sur SW04 pendant 5 secondes ou plus.
3. Une fois que "A.d. c.L." apparaît dans l'afficheur à 7 segments, commutez SW01/SW02/SW03 sur 1/1/1.
4. L'annulation d'adresse réussie, "U.1.L08" apparaît dans l'afficheur à 7 segments.
Si "A.d. n.G." apparaît sur l'afficheur à 7 éléments, il se peut qu'elle soit branchée sur un autre circuit frigorigène.
Vérifiez à nouveau le connecteur de relais entre les bornes [U1U2] et [U3U4].
Remarque)
Faites attention car vous risquez d'effacer aussi l'adresse de l'autre circuit frigorigène si vous ne procédez pas
correctement.
5. L'adresse annulée, réglez une nouvelle adresse.
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Center unit Center unit
U3 U4
U1 U2
U1 U2
A B A B
Télé Télé
commande commande
Unité dont l'adresse doit retourner à l'état initial
SW04
www.heronhill.co.uk
Center unit Center unit
Unité extérieure
U5 U6
U1 U2
A B
74
Dispositif de
commande
centrale
U1 U2
U3 U4
U3 U4
Unité extérieure
U1 U2 U5 U6
U1 U2
A B
Télé
commande
Adresse pouvant être annulée
Adresse de ligne + intérieure + de groupe
Adresse centrale
