Serrage des raccords
Diam. extérieur
du tuyau en cuivre
9.5 mm (diam.)
15.9 mm (diam.)

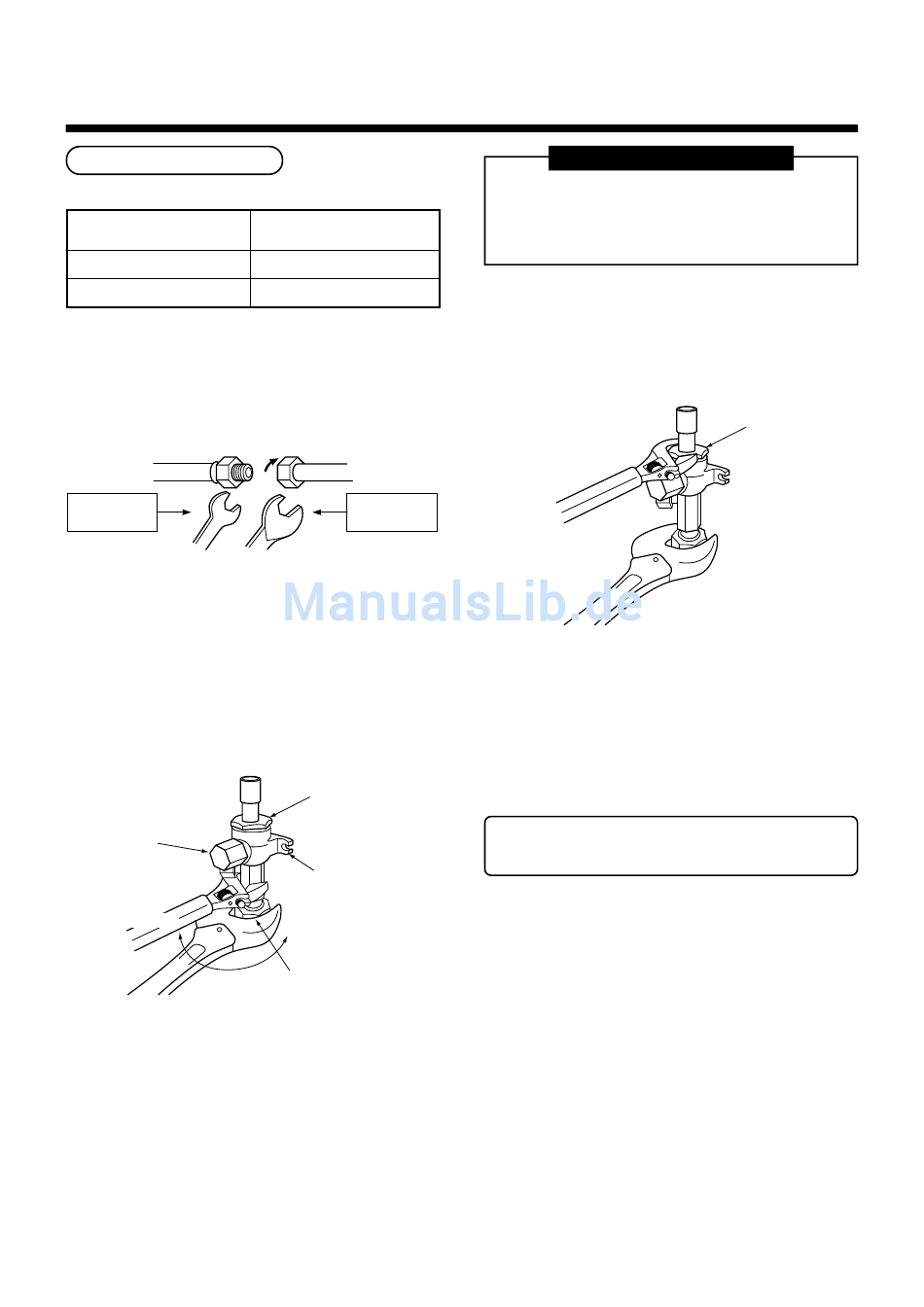

• Centrez les tuyaux de raccordement et serrez l'écrou
évasé le plus possible à la main. Serrez alors l'écrou
avec une clé anglaise et une clé dynamométrique
comme indiqué sur la figure.
Demi-raccord
Côté fileté
à l'extérieur
Utilisez une clé Utilisez une clé
pour immobiliser. dynamométrique pour serrer.
• Comme indiqué sur la figure, assurez-vous d'utiliser
deux clés pour desserrer ou serrer l'écrou évasé de la
soupape côté gaz. Si vous n'utilisez qu'une seule clé,
l'écrou ne pourra être serré au couple nécessaire.
Au contraire, utilisez une seule clé pour desserrer ou
serrer l'écrou évasé de la soupape côté liquide.
Chapeau
Desserré
Vanne côté gaz
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
(Unité : N•m)
Couple de serrage
33 à 42 (3.3 à 4.2 kgf•m)
68 à 82 (6.8 à 8.2 kgf•m)
Ecrou évasé
Côté fileté
à l'intérieur
Couvercle
Soupape
pour tuyaux
Serré
Ecrou évasé
www.heronhill.co.uk
CONDITIONS REQUISES
1. Ne mettez pas la clé sur la chapeau. La soupape
pourrait se casser.
2. Si le couple appliqué est excessif, l'écrou peut se
casser dans certaines conditions d'installation.
• L'installation terminée, assurez-vous de vérifier que le
gaz ne fuit pas des raccords des tuyaux d'azote.
PAS BON
• La pression du R410A est supérieure à celle du R22
(d'environ 1.6 fois). Par conséquent, à l'aide d'une clé
dynamométrique, serrez les sections de raccordement
des tuyaux évasés reliant les unités intérieures et
extérieures au couple spécifié. Les raccordements
incomplets provoqueront non seulement une fuite de
gaz, mais aussi un dysfonctionnement du circuit de
réfrigération.
N'appliquez pas d'huile réfrigérante sur la
surface évasée.
48
