3
TUBERÍA DE REGRIGERANTE
Ajuste de la parte de conexión
Diámetro exterior
del tubo de cobre
9.5 mm (diámetro)
15.9 mm (diámetro)

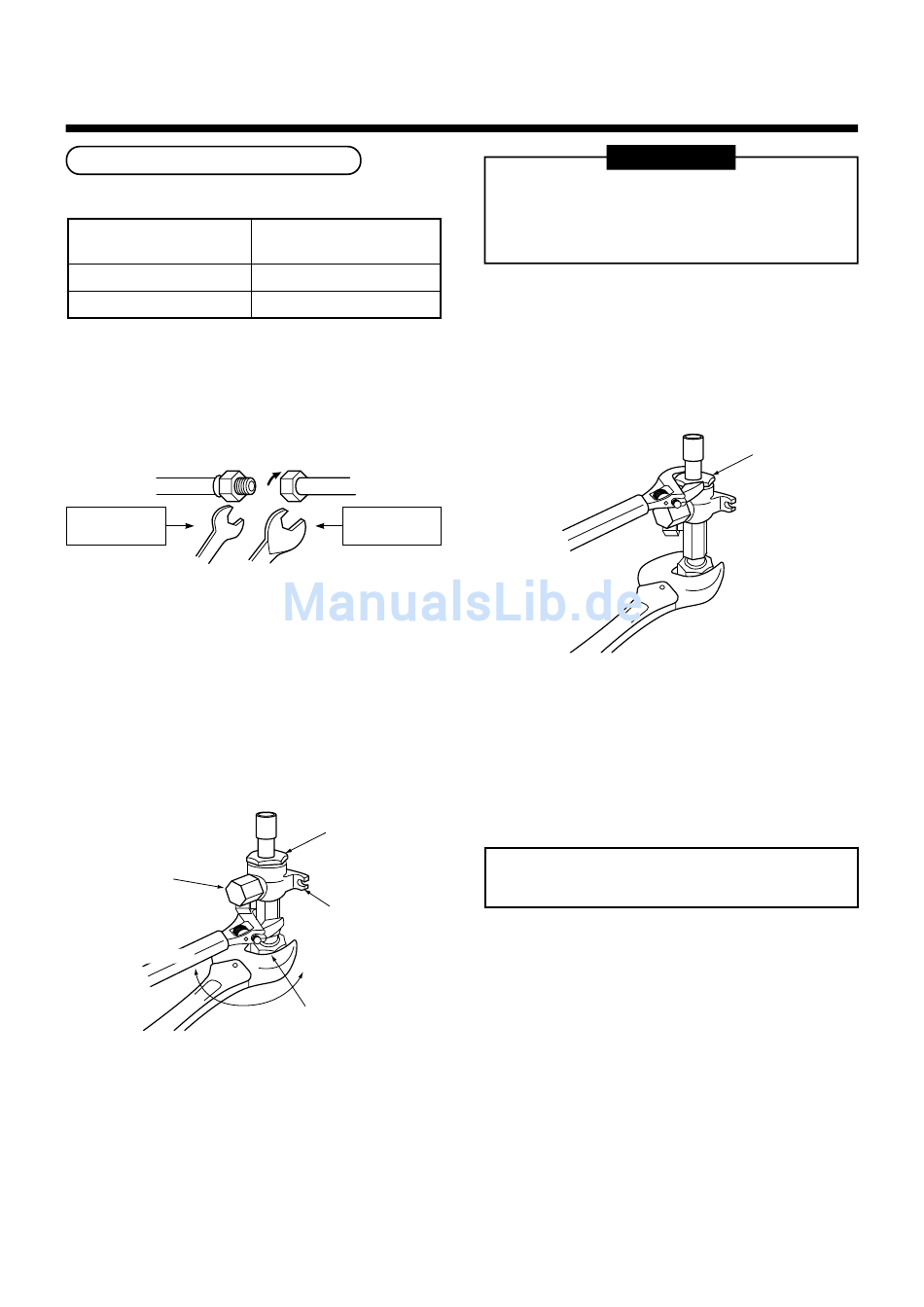

• Alinee los centros de los tubos de conexión y apriete
manualmente la tuerca abocinada tan fuerte como
pueda.
A continuación, apriete la tuerca con una llave inglesa
o dinamométrica según se muestra en la figura.
Media unión
Lateral roscado
externamente
Utilice una llave
para el apriete
• Tal y como se muestra en la ilustración, asegúrese de
utilizar una llave fija doble para aflojar o apretar la
tuerca abocinada de la válvula en el lateral del gas. Si
utiliza una llave inglesa simple, la tuerca no se podrá
apretar con el suficiente par de apriete.
Sin embargo, deberá utilizar una llave inglesa simple
para aflojar o apretar la tuerca abocinada de la válvula
en el lateral del líquido.
Tapón roscado
Aflojado
Válvula en el lateral del gas
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
(Unidad: N•m)
Par de apriete
33 a 42 (3.3 a 4.2 kgf•m)
68 a 82 (6.8 a 8.2 kgf•m)
Tuerca abocinada
Lateral roscado
internamente
Utilice una llave dinamométrica
para el apriete
Tapa
Válvula para tubería
Apretado
Tuerca abocinada
www.heronhill.co.uk
REQUISITO
1. No coloque la llave fija encima de la tapa. La
válvula se podría romper.
2. Si aplica un par de torsión excesivo, y en ciertas
situaciones, la tuerca puede romperse.
• Después de realizar los trabajos de instalación,
asegúrese de comprobar que no haya escapes de gas
en la parte de conexión de los tubos que contengan
nitrógeno.
INADECUADO
• La presión del R410A es superior que la del R22
(aproximadamente 1.6 veces). Por lo tanto, con una
llave dinamométrica, apriete las secciones de
conexión del tubo abocinado que conectan las
unidades interior y exterior al par de apriete
especificado. Las conexiones incorrectas pueden
ocasionar escapes de gas y problemas en el ciclo de
refrigeración.
No vierta aceite de maquinaria de refrigeración
en la superficie abocinada.
165
Tapa
