Toshiba MCY-MAP0401HT2D Installations-Handbuch Seite 67

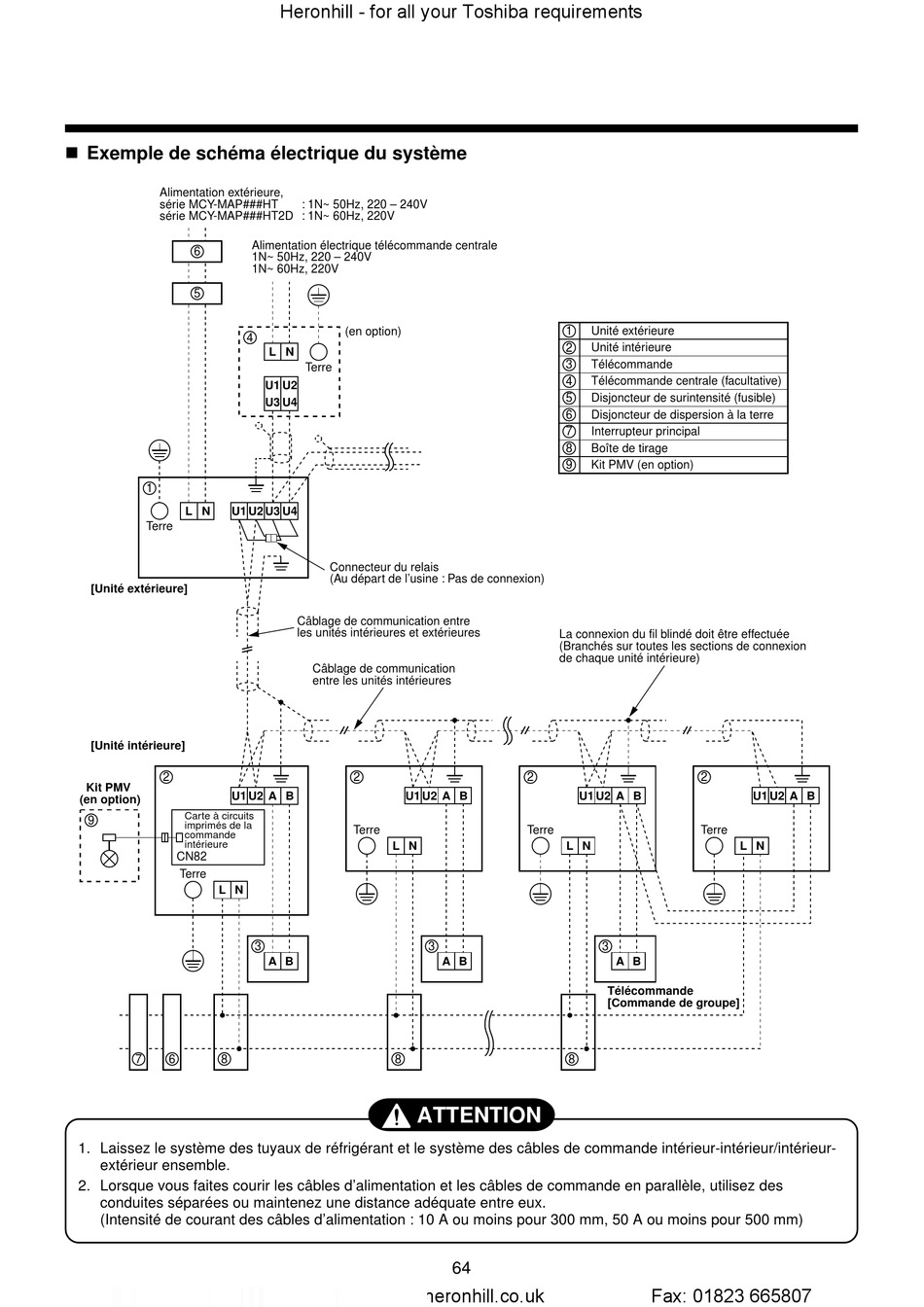

n Exemple de schéma électrique du système
Alimentation extérieure,
série MCY-MAP###HT
série MCY-MAP###HT2D : 1N~ 60Hz, 220V
6
5
1
L N U1
Terre
[Unité extérieure]
[Unité intérieure]
2
Kit PMV
U1
(en option)
Carte à circuits
9
imprimés de la
commande
intérieure
CN82
Terre
L N
7 6 8
1. Laissez le système des tuyaux de réfrigérant et le système des câbles de commande intérieur-intérieur/intérieur-
extérieur ensemble.
2. Lorsque vous faites courir les câbles d'alimentation et les câbles de commande en parallèle, utilisez des
conduites séparées ou maintenez une distance adéquate entre eux.
(Intensité de courant des câbles d'alimentation : 10 A ou moins pour 300 mm, 50 A ou moins pour 500 mm)
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
: 1N~ 50Hz, 220 – 240V
Alimentation électrique télécommande centrale
1N~ 50Hz, 220 – 240V
1N~ 60Hz, 220V
(en option)
4
L N
Terre
U1 U2
U3 U4
U2 U3 U4
Connecteur du relais
(Au départ de l'usine : Pas de connexion)
Câblage de communication entre
les unités intérieures et extérieures
Câblage de communication
entre les unités intérieures
2
U2 A B U1
Terre
L N
3
A B
8
ATTENTION
www.heronhill.co.uk
1 Unité extérieure
2 Unité intérieure
3 Télécommande
Télécommande centrale (facultative)
4
5 Disjoncteur de surintensité (fusible)
6 Disjoncteur de dispersion à la terre
7 Interrupteur principal
8 Boîte de tirage
9 Kit PMV (en option)
La connexion du fil blindé doit être effectuée
(Branchés sur toutes les sections de connexion
de chaque unité intérieure)
2
U2 A B U1 U2
Terre
L N
3
A B
8
64
2
A B U1 U2
Terre
L N
3
A B
Télécommande
[Commande de groupe]
Fax: 01823 665807
A B
