Para la alimentación eléctrica de la unidad exterior
(La unidad exterior dispone de su propia fuente de alimentación eléctrica.)
Modelo
Todos los modelos de unidad interior
Nota)
• Especificaciones del cable de alimentación eléctrica: cable de 3 núcleos de 2.5 mm², en conformidad con el diseño
60245 IEC 57.

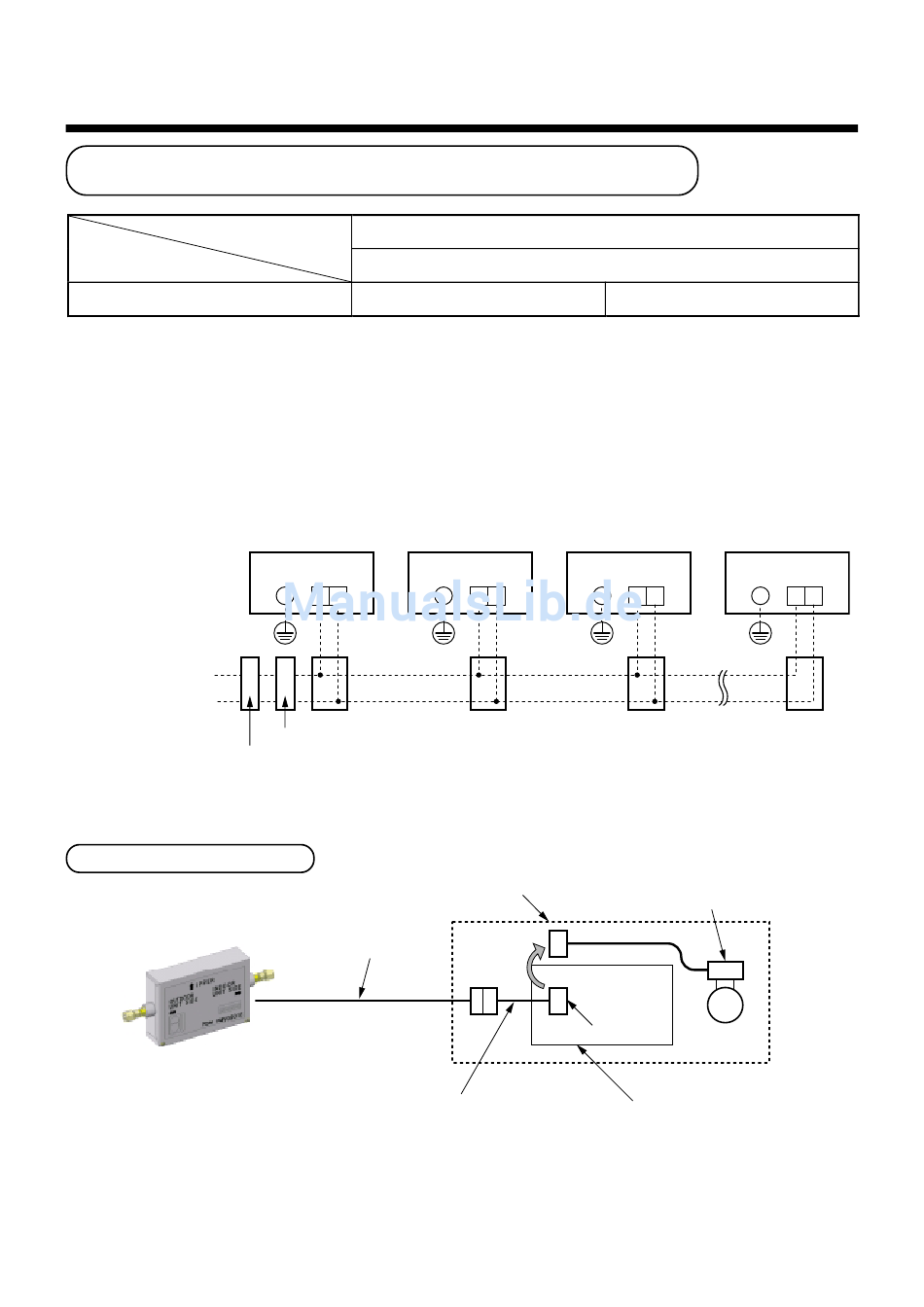

• La longitud de conexión indicada en la tabla representa la longitud desde la caja de derivación hasta la unidad exterior
cuando las unidades interiores están conectadas en paralelo para la alimentación eléctrica, tal como se indica en la
ilustración siguiente. También se supone una caída de tensión de no más del 2%. Si la longitud de conexión supera
la longitud indicada en la tabla, seleccione el grosor del cable de acuerdo con el cableado interior.
• Determine el tamaño del cable para la unidad interior según la cantidad de unidades interiores conectadas corriente
abajo.
[Unidad interior]
Alimentación eléctrica
de la unidad interior
1N~ 50Hz, 220 – 240V
1N~ 60Hz, 220V
Interruptor principal
Conexión del Juego PMV
Juego PMV
Cable de conversión del conector
(MMK-AP***2H (pared alta) no se utiliza como cable de conversión.)
Para conocer detalles del Juego PMV, consulte el Manual de instalación.
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Elemento
2.0 mm² Máx. 20 m
Tierra Tierra
L N
Caja de derivación
Disyuntor de pérdida a tierra
Cable de conexión
www.heronhill.co.uk
Cableado de alimentación eléctrica
Tamaño del cable
Tierra
L N
Unidad interior Válvula del motor de impulses
(lado de la unidad interior)
Conector CN82
178
3.5 mm² Máx. 50 m
Tierra
L N L
PMV
Tarjeta de circuitos
impresos de control interior
