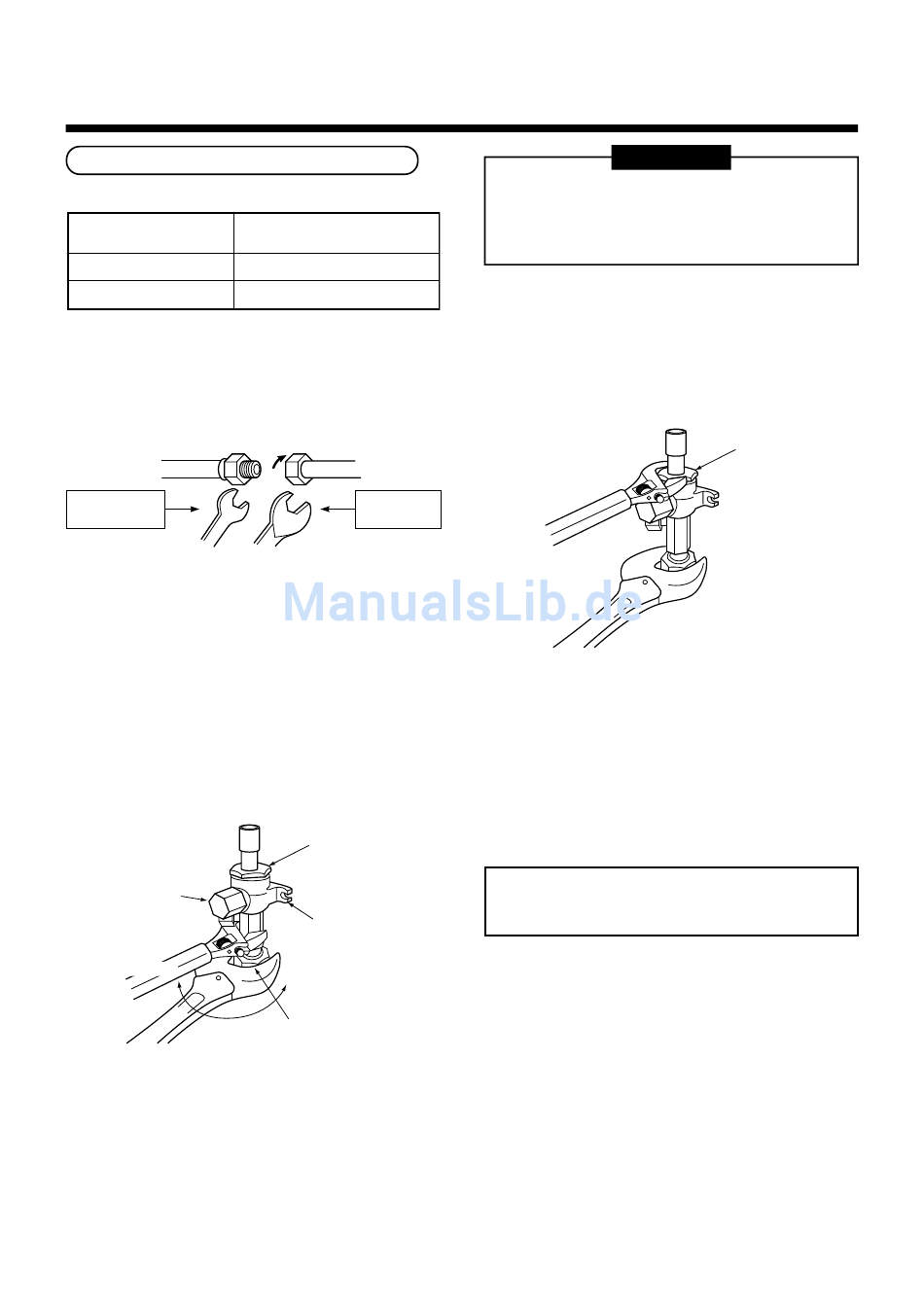

Serraggio della parte di connessione
Diam. Esterno del
tubo di rame
9.5 mm (diam.)
15.9 mm (diam.)
• Allineare i centri dei tubi di connessione e stringere i
dadi svasati con le dita, fino a che è possibile.
Serrare il dado svasato usando una chiave inglese o
una chiave torsiometrica, come mostrato in figura.
Accoppiamento a metà
Lato filettato
esternamente
Usare una chiave
inglese per stringere.
• Come mostrato in figura, fare attenzione a usare una
chiave inglese doppia per svitare o stringere il dado
svasato della valvola, lato del gas. Se si usasse una
chiave singola, il dado non potrebbe essere stretto con
la forza necessaria.
Al contrario, per il lato del liquido, usare una chiave
inglese singola per svitare o stringere il dado della
valvola.
Coperchio
Svitato
Valvola, lato del gas
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
(Unità: N•m)
Coppia di serraggio
33 a 42 (3.3 a 4.2 kgf•m)
68 a 82 (6.8 a 8.2 kgf•m)
Dado svasato
Lato filettato
internamente
Usare una chiave torsiometrica
per stringere.
Coperchio
Valvola
per tubazione
Avvitata a fondo
Dado svasato
www.heronhill.co.uk
1. Non mettere la chiave inglese sul coperchio. La
valvola potrebbe essere rotta.
2. In determinate condizioni d'installazione il dado
potrebbe spezzarsi se stretto troppo forte.
• Dopo aver completato il lavoro d'installazione, non
mancare di controllare che non ci siano perdite di gas
nelle parti di connessione dei tubi con azoto.
NON ADATTO
• La pressione di R410A è maggiore di quella di R22
(circa 1.6 volte). Pertanto, usando una chiave
torsiometrica, stringere con la coppia di serraggio
specificata, le parti di connessione dei tubi svasati che
collegano le unità interna ed esterna. Delle
connessioni sbagliate possono causare non solo
perdite di gas ma anche guasti al circuito di
refrigerazione.
Non applicare olio per macchine di
refrigerazione sulla superficie svasata.
126
REQUISITI
Coperchio
