Toshiba MCY-MAP0401HT2D Installations-Handbuch Seite 105

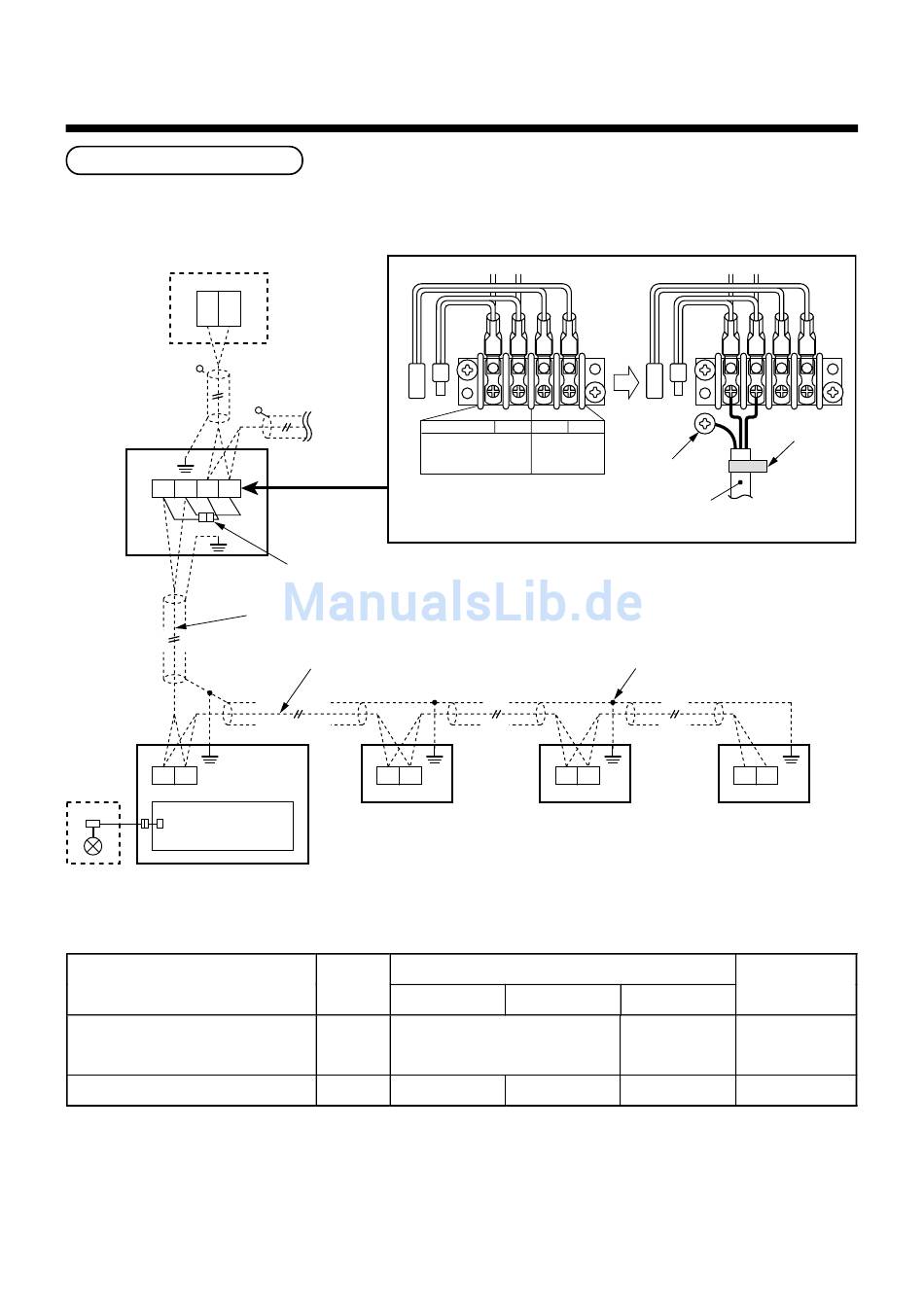

Steuerungsverdrahtung
• Schließen Sie alle Steuerungskabel wie unten dargestellt an.
Zentrale Fernbedienung (Option)
U1 U2
U3 U4
(Offen)
(Offen)
[Außeneinheit]
U1 U2 U3 U4
Steuerungsverkabelung
zwischen Inneneinheiten
[Inneneinheit]
U1 U2
PMV-Kit
(Option)
Steuerungs-Leiterplatte
Inneneinheit
CN82
• Kabelspezifikation, Anzahl, Querschnitt der Geräteverbindungen und Fernbedienungsverkabelung
Bezeichnung
Geräteverbindungskabel
(Innen - Innen/Innen - Außen/Regelung
Außen - Innen/Zentrale Fernbedienung)
Verkabelung der Fernbedienung
1. Für die Geräteverbindung und die zentrale Fernbedienung wird ein 2-adriges Kabel ohne Polarität benötigt.
Um Störungen zu vermeiden, verwenden Sie 2-adriges, abgeschirmtes Kabel. Für die Erdung des Systems verbinden
Sie die Kabelabschirmungen und schließen Sie die Abschirmungen, die an Innen- und Außeneinheit angeschlossen
sind, an der Erdung an.. Die abgeschirmten Kabel, die die zentrale Fernbedienung und die Außeneinheit verbinden,
werden nur an einem Ende geerdet.
2. Verwenden Sie für die Fernbedienung 2-adriges Kabel ohne Polarität. (Anschlüsse A, B)
Verwenden Sie für die Verdrahtung der Gruppenregelung 2-adriges Kabel ohne Polarität. (Anschlüsse A, B)
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Relais
Zu anderem
System
Steuerungsverdrahtung
zwischen Innen- und
Außeneinheit
Relais-Anschluss
(Werkseinstellung: kein Anschluss)
Steuerungsverkabelung
zwischen Innen- und Außeneinheiten
U1 U2
Anzahl
bis zu 500 m
2-polig
2-polig 0.5 bis 2.0 mm²
www.heronhill.co.uk
U1 U2 U3 U4
Verkabelung
der zentralen
Steuerung
Masseschraube
Kabelabschirmung muss angeschlossen werden
(Anschluss an alle entsprechenden Klemmen der Inneneinheiten)
U1 U2
Länge
bis zu 1000 m
1.25 mm²
—
102
Kabelklemme
Steuerungsverkabelung zwischen
Innen- und Außeneinheiten
U1 U2
Spezifikation
bis zu 2000 m
2.0 mm² Kabelabschirmung
— —
