INSTALLATION ELECTRIQUE

L'installation électrique doit être effectuée par un électricien professionnel conformément au Manuel
d'installation.
Vérifiez si le climatiseur est branché sur l'alimentation électrique prescrite.
Une alimentation électrique insuffisante ou une installation inappropriée peuvent provoquer un incendie.
Lorsque vous branchez les câbles de l'installation, vérifiez si les bornes sont solidement fixées.
Vérifiez sir la mise à la terre est correcte.
La mise à la terre est nécessaire ; si elle est incomplète elle peut provoquer une électrocution.
Vous devez installer un fusible sur la ligne d'alimentation de cette unité extérieure.
Si le câblage est mal posé ou incomplet il risque de provoquer un incendie ou de la fumée.
Préparez une alimentation électrique réservée à l'unité extérieure.
N'oubliez pas de monter un disjoncteur. Cela permettra d'éviter le risqué d'électrocution.
Pour déconnecter l'appareil du secteur
Cet appareil doit être branché sur le secteur via un interrupteur principal ayant une séparation de contact d'au moins
3 mm.
• Raccordez l'alimentation conformément au règlement local en vigueur.
• Pour brancher l'alimentation dans l'unité intérieure, consultez le Manuel d'installation de chaque unité intérieure.
• Ne branches jamais du 220 – 240V sur les bornes (U1, U2, U3, U4). (Cela provoquerait une panne).
• Placez les fils électriques de façon à ce qu'ils ne touchent pas les parties très chaudes de la tuyauterie afin d'éviter
de faire fondre le calorifugeage et de provoquer un accident.
• Lorsque les câbles sont branches sur le bornier, fixez-les solidement avec les serre-câbles.
• Installez les fils de commande et la tuyauterie de réfrigérant du même circuit.
• Ne mettez pas sous tension l'unité intérieure tant que le pompage à vide des tuyaux de réfrigérant n'est pas terminé.
• Pour brancher les câbles d'alimentation des unités intérieures et les câbles reliant les unités intérieures et
extérieures, consultez le Manuel d'installation de l'unité intérieure.

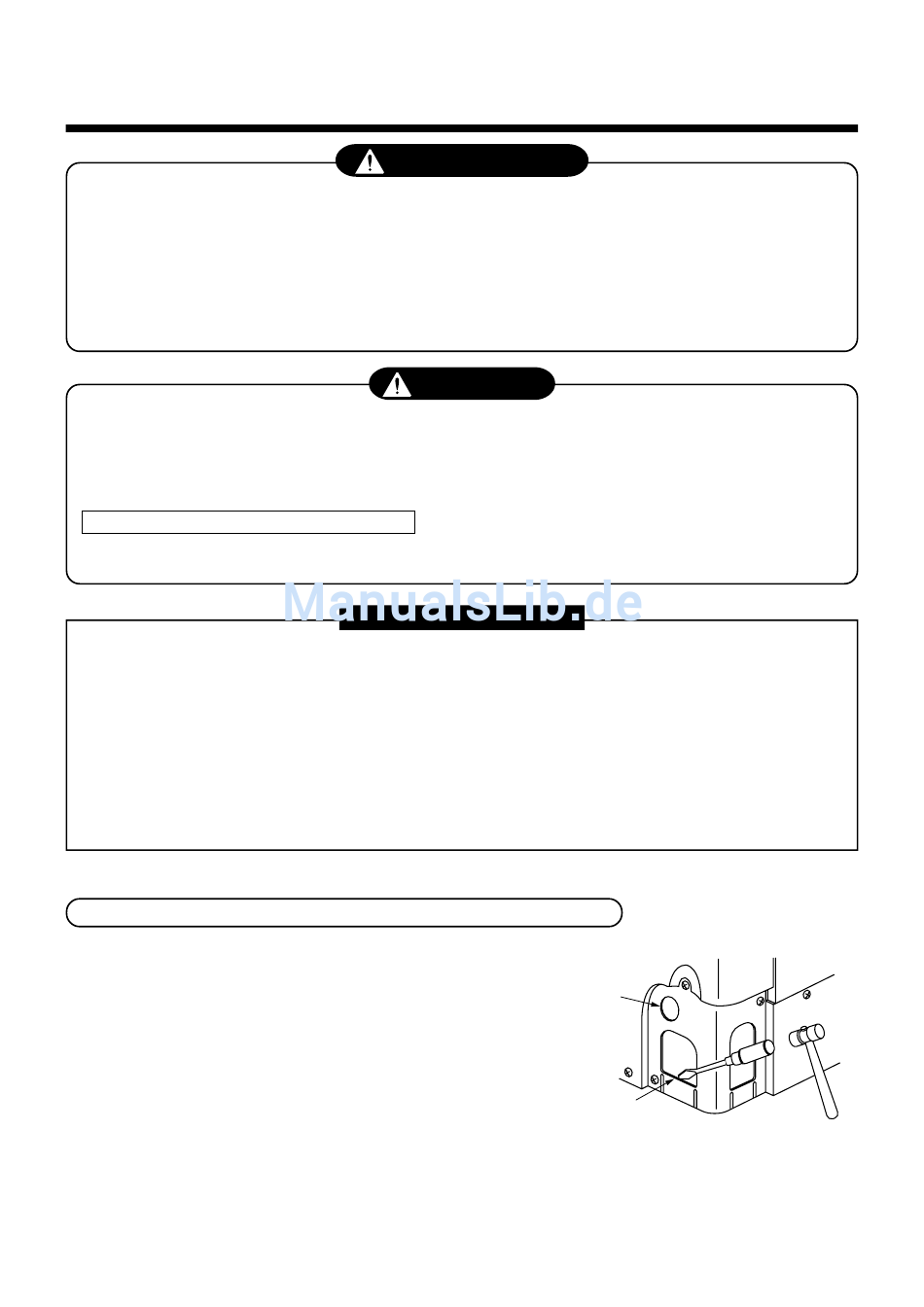

Branchement du câble d'alimentation avec fil de commande
Introduisez le câble d'alimentation et le fil de commande
après avoir libéré le trou défonçable de la tuyauterie/du
câblage de la façade de l'unité extérieure.
Les trous défonçables de la tuyauterie et du câblage ont
une partie supérieure, une partie droite et une partie
gauche.
Remarque)
• Veillez à séparer les fils d'alimentation électrique et chaque fil de commande.
• Placez les fils d'alimentation électrique et chaque fil de commande de façon à ce qu'ils ne touchent pas le fond de
l'unité extérieure.
• Un bornier (bornes U3, U4) de raccordement des pièces en option " Télécommande centrale, etc. " se trouve sur
l'inverseur ; faites attention aux erreurs de branchement.
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
AVERTISSEMENT
ATTENTION
CONDITIONS REQUISES
59
www.heronhill.co.uk
Trou défonçable
pour le câble
d'alimentation
électrique
Trou défonçable
pour le câblage
et la tuyauterie de
réfrigérant
