Método de conexión de la tubería de la válvula del lateral del gas
Tipo de capacidad
de la unidad exterior
Tipo 0401
Tipo 0501
Tipo 0601
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Diámetro del

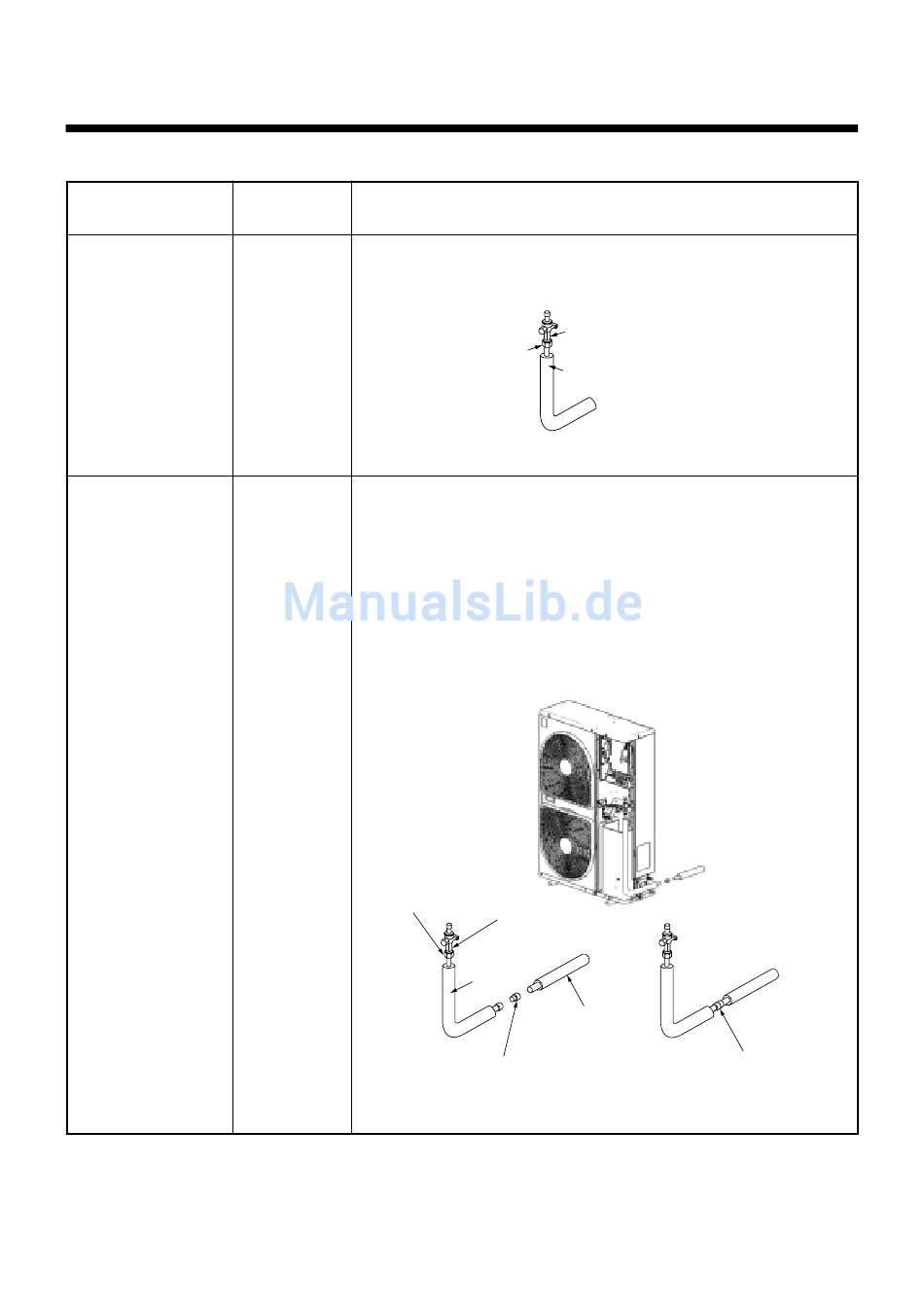

Método de conexión de la tubería de la válvula del lateral del gas
tubo de gas
Ø15.9 Conecte un tubo de Ø15.9 mediante abocinado.
Ø19.1 Para soldar un tubo de gas de Ø19.1, remítase al método que se indica.
1. Disponga el tubo de modo que el extremo salga de la unidad exterior
en el sentido de extracción del tubo.
El tubo de gas de Ø15.9 debe adquirirse localmente.
2. Mediante la toma conjunta (accesorio), suelde el tubo de gas de Ø15.9
y el de Ø19.1 en el exterior de la unidad exterior.
3. Después de conectar los tubos, aplique el proceso de aislación térmica
al tubo de gas, hasta un punto cercano a la válvula.
Conexión
abocardada
www.heronhill.co.uk
Válvula de bola del
lateral del gas Ø15.9
Conexión
abocardada Tubo de gas Ø15.9
(Se debe adquirir localmente)
Válvula de bola del
lateral del gas Ø15.9
Tubo de gas Ø15.9
(Se debe adquirir
localmente)
Tubo de gas Ø19.1
(Se debe adquirir
localmente)
Toma conjunta (accesorio)
166
Conexión soldada
(Conectar con soldadura)
