3
TUBAZIONI DEL REFRIGERANTE

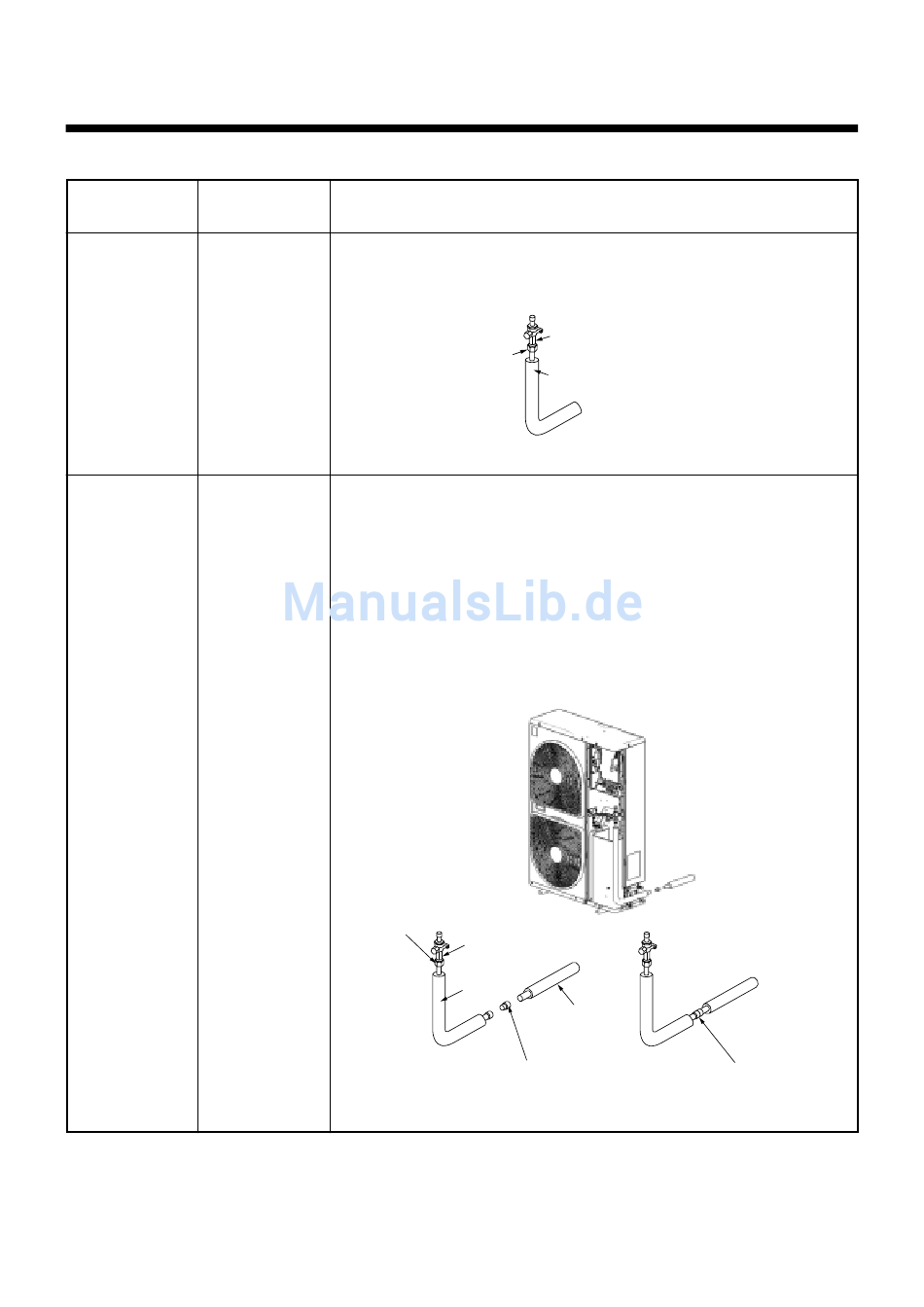

Metodo di collegamento dei tubi della valvola sul lato del gas
Tipo capacità Diametro tubo
unità esterna del gas
Tipo 0401
Tipo 0501
Tipo 0601
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Metodo di collegamento dei tubi della valvola sul lato del gas
Ø15.9 Collegare il tubo di Ø15.9 con la svasatura.
Ø19.1 Per collegamento con giunto brasato per tubo del gas di Ø19.1, seguire il
metodo seguente.
1. Sagomare il tubo in modo che la parte terminale sporga dall'unità esterna
nella direzione di uscita del tubo.
Il tubo del gas di Ø15.9 deve essere acquistato sul posto.
2. Usare la presa di giunto (Accessorio), collegare con giunto brasato per
tubo del gas di Ø15.9 e per tubo del gas di Ø19.1 all'esterno dell'unità
esterna.
3. Dopo aver collegato i tubi, applicare le procedure d'isolamento termico del
tubo del gas arrivando fino alla valvola.
Collegamento
svasato
www.heronhill.co.uk
Valvola a sfera sul
lato del gas Ø15.9
Collegamento
Tubo del gas Ø15.9
svasato
(Da acquistare sul posto)
Valvola a sfera sul
lato del gas Ø15.9
Tubo del gas Ø15.9
(Da acquistare
sul posto)
Tubo del gas Ø19.1
(Da acquistare
sul posto)
Presa giunto (Accessorio)
127
Connessione con giunto brasato
(Collegare con giunto brasato)
