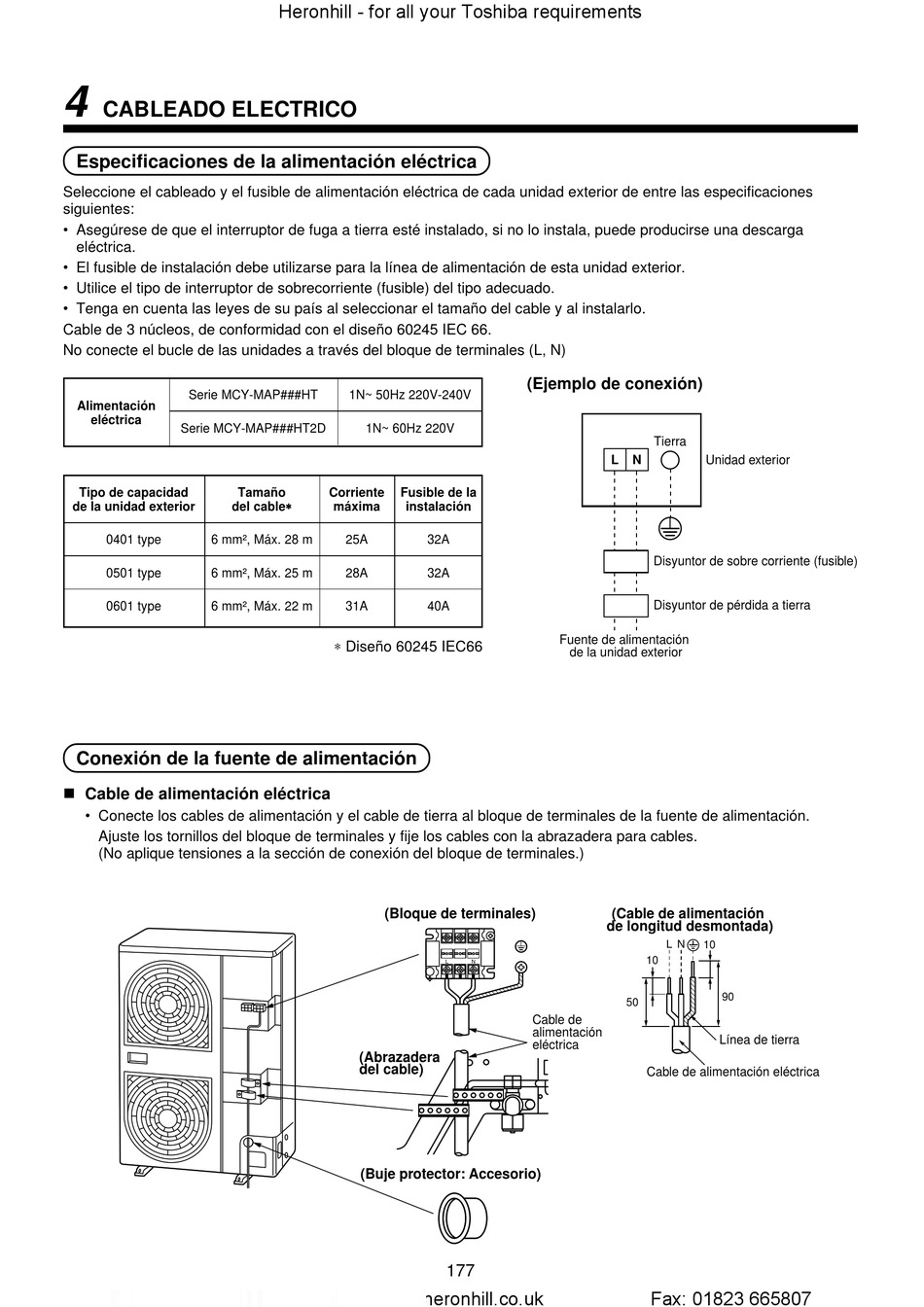

Toshiba MCY-MAP0401HT2D Installations-Handbuch Seite 180

4
CABLEADO ELECTRICO
Especificaciones de la alimentación eléctrica
Seleccione el cableado y el fusible de alimentación eléctrica de cada unidad exterior de entre las especificaciones
siguientes:
• Asegúrese de que el interruptor de fuga a tierra esté instalado, si no lo instala, puede producirse una descarga
eléctrica.
• El fusible de instalación debe utilizarse para la línea de alimentación de esta unidad exterior.
• Utilice el tipo de interruptor de sobrecorriente (fusible) del tipo adecuado.
• Tenga en cuenta las leyes de su país al seleccionar el tamaño del cable y al instalarlo.
Cable de 3 núcleos, de conformidad con el diseño 60245 IEC 66.
No conecte el bucle de las unidades a través del bloque de terminales (L, N)
Serie MCY-MAP###HT
Alimentación
eléctrica
Serie MCY-MAP###HT2D
Tipo de capacidad Tamaño
del cable∗ ∗ ∗ ∗ ∗
de la unidad exterior
0401 type 6 mm², Máx. 28 m
0501 type 6 mm², Máx. 25 m
0601 type 6 mm², Máx. 22 m
Conexión de la fuente de alimentación
n Cable de alimentación eléctrica
• Conecte los cables de alimentación y el cable de tierra al bloque de terminales de la fuente de alimentación.
Ajuste los tornillos del bloque de terminales y fije los cables con la abrazadera para cables.
(No aplique tensiones a la sección de conexión del bloque de terminales.)
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
1N~ 50Hz 220V-240V
1N~ 60Hz 220V
Corriente Fusible de la
máxima instalación
25A 32A
28A 32A
31A 40A
∗ Diseño 60245 IEC66
(Bloque de terminales)
L
(Abrazadera
del cable)
(Buje protector: Accesorio)
177
www.heronhill.co.uk
(Ejemplo de conexión)
L N
Fuente de alimentación
de la unidad exterior
(Cable de alimentación
de longitud desmontada)
10
N
50
Cable de
alimentación
eléctrica
Cable de alimentación eléctrica
Tierra
Unidad exterior
Disyuntor de sobre corriente (fusible)
Disyuntor de pérdida a tierra
L N
10
90
Línea de tierra
