Toshiba MCY-MAP0401HT2D Installations-Handbuch Seite 141

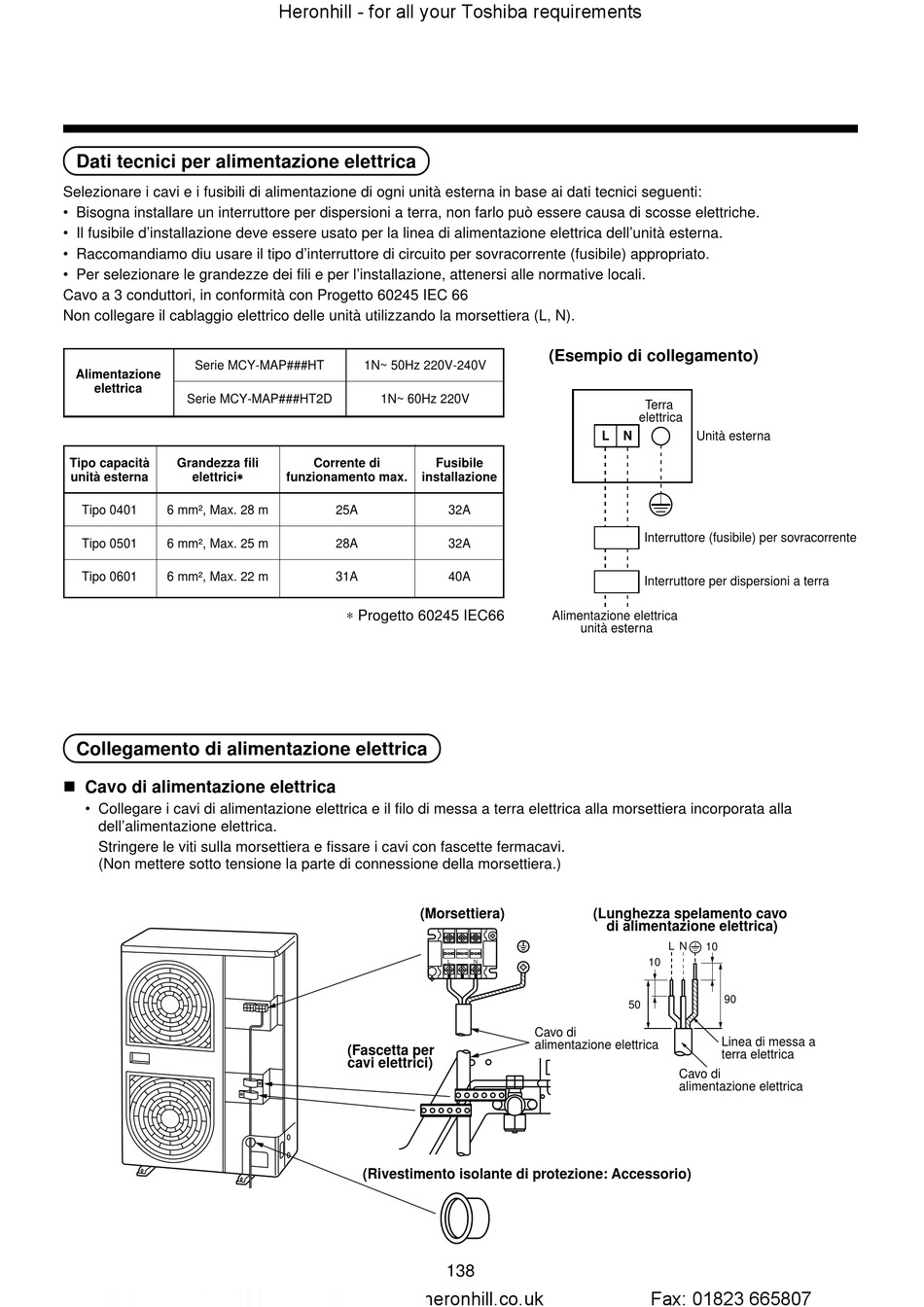

Dati tecnici per alimentazione elettrica
Selezionare i cavi e i fusibili di alimentazione di ogni unità esterna in base ai dati tecnici seguenti:
• Bisogna installare un interruttore per dispersioni a terra, non farlo può essere causa di scosse elettriche.
• Il fusibile d'installazione deve essere usato per la linea di alimentazione elettrica dell'unità esterna.
• Raccomandiamo diu usare il tipo d'interruttore di circuito per sovracorrente (fusibile) appropriato.
• Per selezionare le grandezze dei fili e per l'installazione, attenersi alle normative locali.
Cavo a 3 conduttori, in conformità con Progetto 60245 IEC 66
Non collegare il cablaggio elettrico delle unità utilizzando la morsettiera (L, N).
Serie MCY-MAP###HT
Alimentazione
elettrica
Serie MCY-MAP###HT2D
Tipo capacità Grandezza fili
elettrici∗ ∗ ∗ ∗ ∗
unità esterna
Tipo 0401 6 mm², Max. 28 m
Tipo 0501 6 mm², Max. 25 m
Tipo 0601 6 mm², Max. 22 m
Collegamento di alimentazione elettrica
n Cavo di alimentazione elettrica
• Collegare i cavi di alimentazione elettrica e il filo di messa a terra elettrica alla morsettiera incorporata alla
dell'alimentazione elettrica.
Stringere le viti sulla morsettiera e fissare i cavi con fascette fermacavi.
(Non mettere sotto tensione la parte di connessione della morsettiera.)
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
1N~ 50Hz 220V-240V
1N~ 60Hz 220V
Corrente di Fusibile
funzionamento max. installazione
25A 32A
28A 32A
31A 40A
∗ Progetto 60245 IEC66
(Morsettiera)
L
(Fascetta per
cavi elettrici)
(Rivestimento isolante di protezione: Accessorio)
138
www.heronhill.co.uk
(Esempio di collegamento)
Terra
elettrica
L N
Interruttore (fusibile) per sovracorrente
Interruttore per dispersioni a terra
Alimentazione elettrica
unità esterna
(Lunghezza spelamento cavo
di alimentazione elettrica)
10
N
50
Cavo di
alimentazione elettrica
Unità esterna
L N
10
90
Linea di messa a
terra elettrica
Cavo di
alimentazione elettrica
