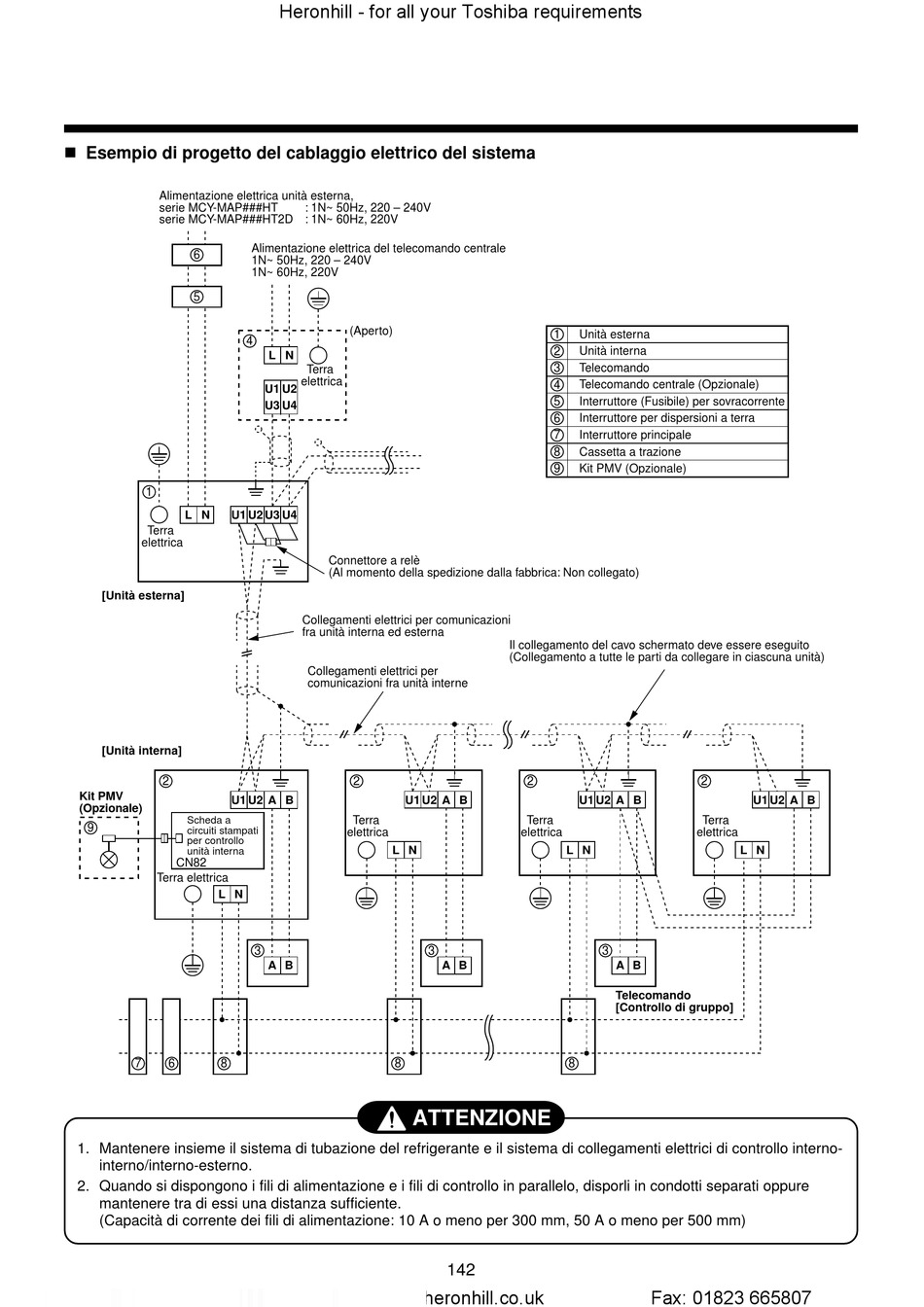

n Esempio di progetto del cablaggio elettrico del sistema
Alimentazione elettrica unità esterna,
serie MCY-MAP###HT
serie MCY-MAP###HT2D : 1N~ 60Hz, 220V
6
5
1
L N U1
Terra
elettrica
[Unità esterna]
[Unità interna]
2
Kit PMV
U1
(Opzionale)
Scheda a
9
circuiti stampati
per controllo
unità interna
CN82
Terra elettrica
L N
7 6 8
1. Mantenere insieme il sistema di tubazione del refrigerante e il sistema di collegamenti elettrici di controllo interno-
interno/interno-esterno.
2. Quando si dispongono i fili di alimentazione e i fili di controllo in parallelo, disporli in condotti separati oppure
mantenere tra di essi una distanza sufficiente.
(Capacità di corrente dei fili di alimentazione: 10 A o meno per 300 mm, 50 A o meno per 500 mm)
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
: 1N~ 50Hz, 220 – 240V
Alimentazione elettrica del telecomando centrale
1N~ 50Hz, 220 – 240V
1N~ 60Hz, 220V
(Aperto)
4
L N
Terra
elettrica
U1 U2
U3 U4
U2 U3 U4
Connettore a relè
(Al momento della spedizione dalla fabbrica: Non collegato)
Collegamenti elettrici per comunicazioni
fra unità interna ed esterna
Collegamenti elettrici per
comunicazioni fra unità interne
2
U2 A B U1
Terra
elettrica
L N
3
A B
8
ATTENZIONE
www.heronhill.co.uk
1 Unità esterna
2 Unità interna
Telecomando
3
Telecomando centrale (Opzionale)
4
5 Interruttore (Fusibile) per sovracorrente
6 Interruttore per dispersioni a terra
7 Interruttore principale
8 Cassetta a trazione
9 Kit PMV (Opzionale)
Il collegamento del cavo schermato deve essere eseguito
(Collegamento a tutte le parti da collegare in ciascuna unità)
2
U2 A B U1 U2
Terra
elettrica
L N
3
A B
8
142
2
A B U1 U2
Terra
elettrica
L N
3
A B
Telecomando
[Controllo di gruppo]
