INSTALLATION ELECTRIQUE
Pour l'alimentation des unités intérieures
Modèle
Tous les modèles d'unités intérieures
Remarque)
• Caractéristiques du cordon d'alimentation électrique : Câble 3-fils 2.5 mm
• La longueur de raccordement indiquée dans le tableau représente la longueur du boîtier électrique à l'unité extérieure
lorsque les unités intérieures sont raccordées en parallèle pour l'alimentation, comme indiqué par l'illustration ci-
dessous. On suppose également une chute de tension ne dépassant pas 2 %. Si la longueur de raccordement
dépasse la longueur indiquée dans le tableau, sélectionnez l'épaisseur de câble conforme aux normes des câbles
intérieurs.
• Déterminez la taille des câbles des unités intérieures en fonction du nombre d'unités intérieures raccordées en aval.

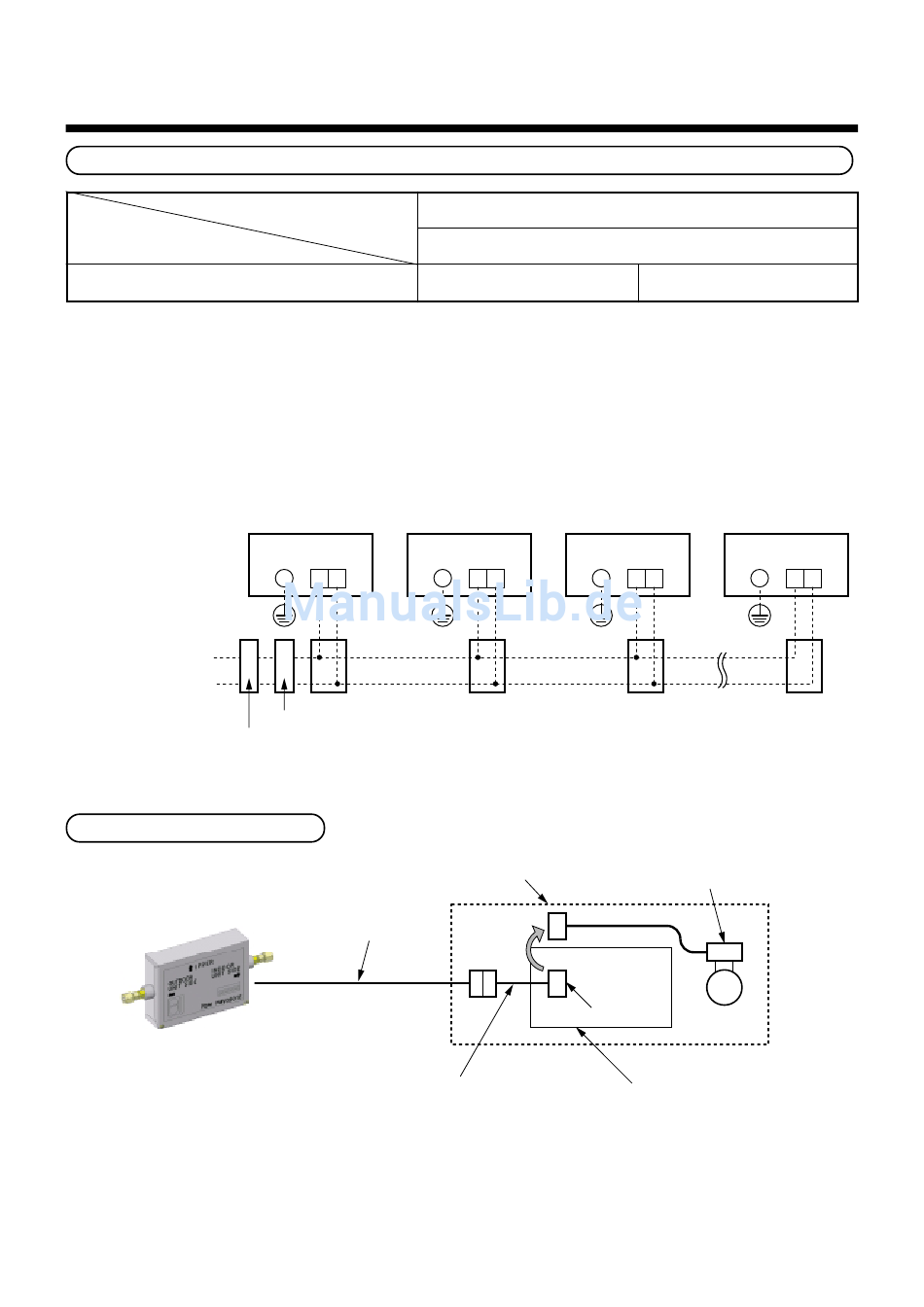

[Unité intérieure]
Alimentation électrique
de l'unité intérieure
1N~ 50Hz, 220 – 240V
1N~ 60Hz, 220V
Interrupteur principal
Raccordement du Kit PMV
Kit PMV
Pour en savoir davantage sur le kit PMV, consultez le Manuel d'installation.
