4
COLLEGAMENTI ELETTRICI

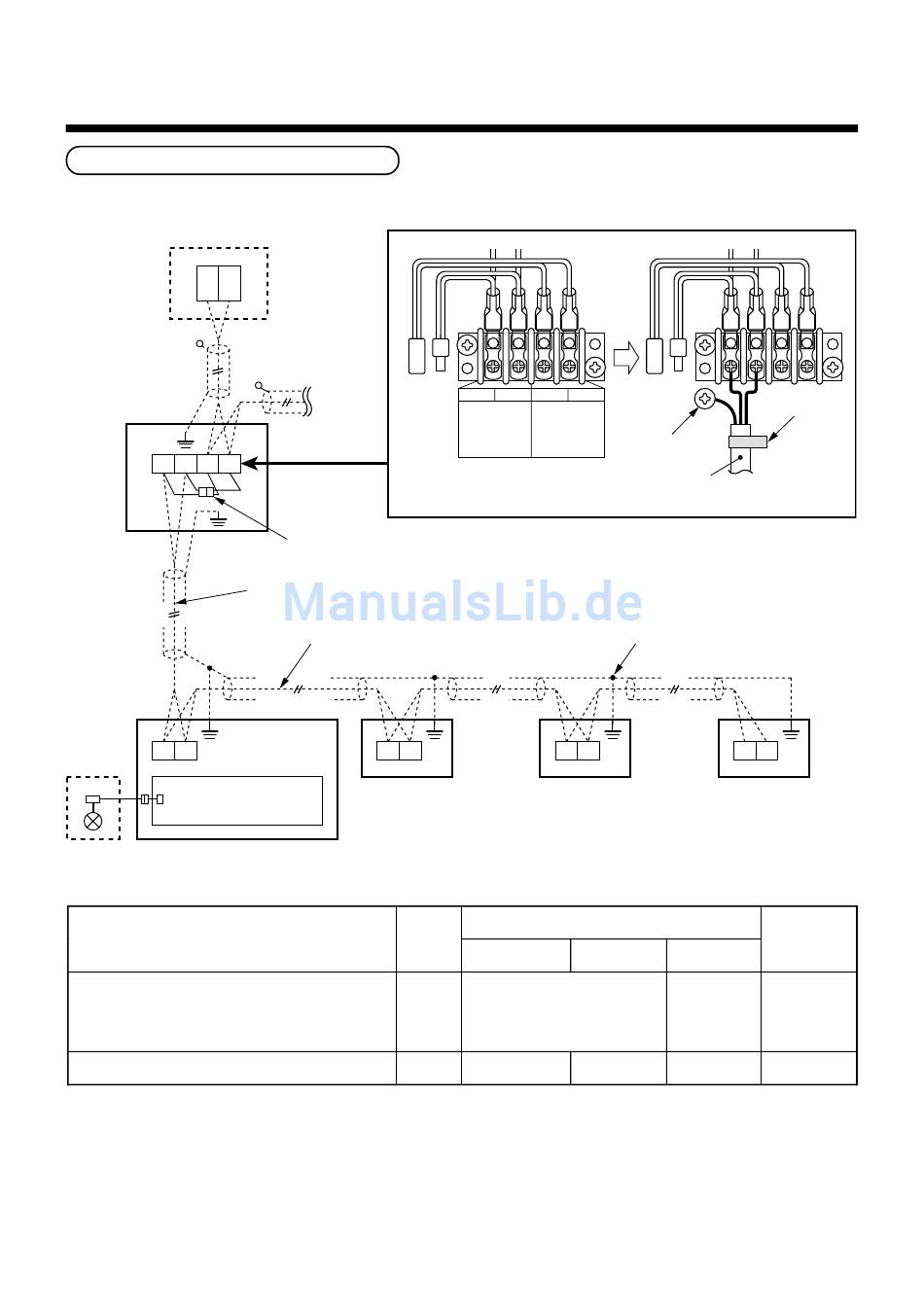

Progetto del cablaggio di controllo
• Collegare i fili di controllo nel modo indicato di seguito.
Telecomando centrale (Opzionale)
U1 U2
U3 U4
(Aperto)
(Aperto)
[Unità esterna]
U1 U2 U3 U4
[Unità interna]
U1 U2
Kit PMV
(Opzionale)
Scheda a circuiti stampati
per controllo unità interna
CN82
• Dati tecnici dei fili, quantità, sezione dei fili incrociati e cablaggio del telecomando
Nome
Collegamenti elettrici incrociati
(collegamenti elettrici di controllo interno-interno/
interno-esterno/esterno-interno, collegamenti elettrici
di controllo centrale)
Collegamenti elettrici del telecomando
1. I collegamenti elettrici e di controllo centrale utilizzano fili di trasmissione non polarizzati a 2 anime.
Per prevenire problemi per disturbi, utilizzare fili a 2 anime schermati. In questo caso, chiudere (collegare) le
estremità dei fili schermati ed eseguire la messa a terra funzionale delle estremità dei fili schermati collegati sia alle
unità interne che a quelle esterne.
Per quanto riguarda i fili schermati che collegano il telecomando centrale e l'unità esterna, eseguire la messa a terra
funzionale a una sola estremità del cablaggio di controllo centrale.
2. Per il telecomando, utilizzare fili a 2 anime e non polarizzati. (Terminali A, B)
Per i collegamenti elettrici del controllo di gruppo, utilizzare fili a 2 anime e non polarizzati. (Terminali A, B)
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Connettore
Verso altro
a relè
sistema di
refrigerante
Connettore a relè
(Al momento della spedizione dalla fabbrica: Non collegato)
Collegamenti elettrici fra le unità interna ed esterna
Collegamenti elettrici fra unità interne
U1 U2
Q.tà
2 anime
2 anime Da 0.5 a 2.0 mm²
www.heronhill.co.uk
U1 U2 U3 U4
Per i Per i
collegamenti collegamenti
elettrici tra elettrici del
interno ed sistema a
Vite di messa a
esterno controllo
centralizzato
terra schermata
Il collegamento del cavo schermato deve essere eseguito
(Collegamento a tutte le parti da collegare in ciascuna unità)
U1 U2
Dimensione
Fino a 500 m Fino a 1000 m Fino a 2000 m
1.25 mm²
—
141
Fascetta
fermacavi
Collegamenti elettrici fra
le unità interna ed esterna
U1 U2
Dati tecnici
2.0 mm² Fili schermati
— —
