4

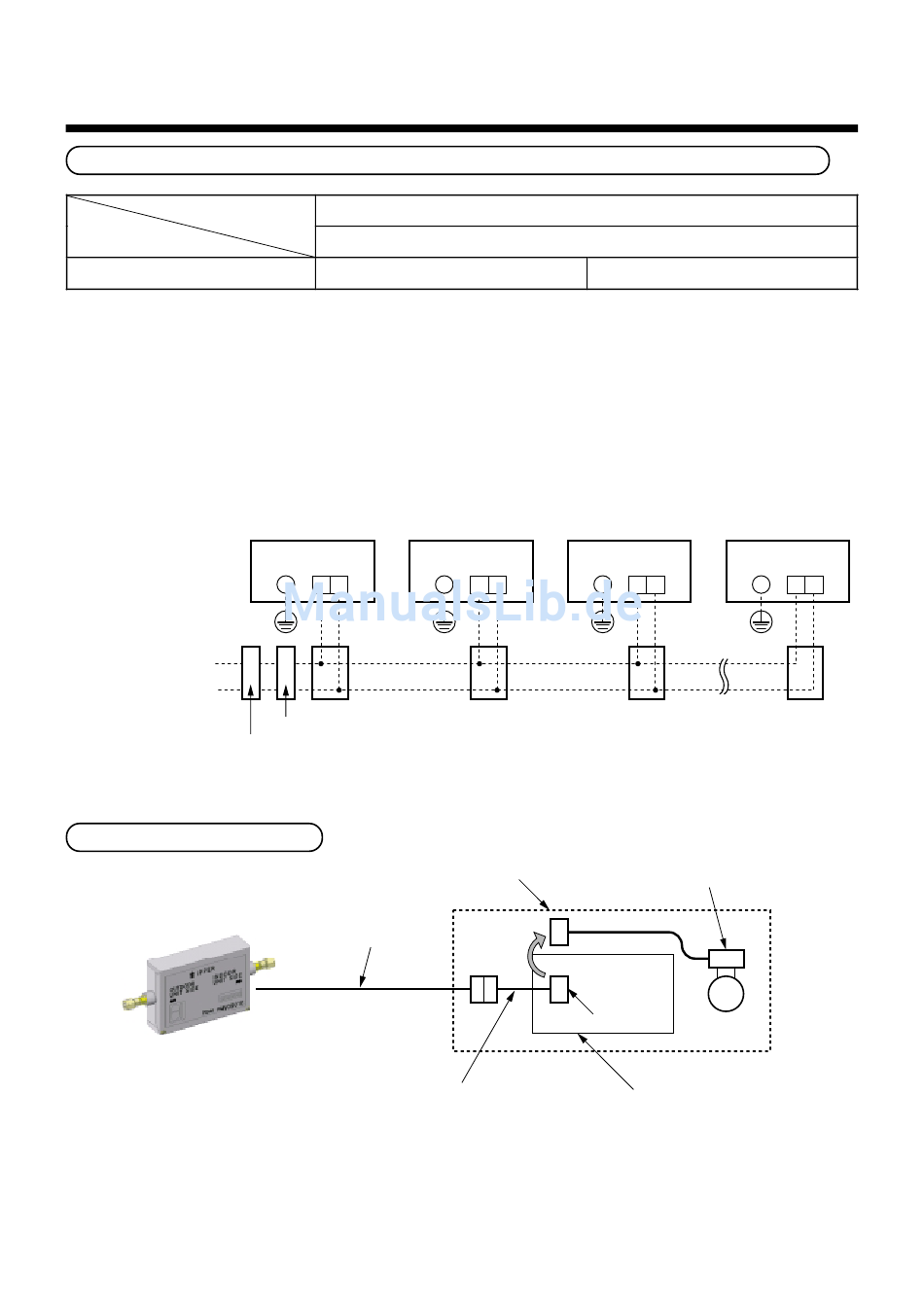

COLLEGAMENTI ELETTRICI
Per l'alimentazione dell'unità interna (l'unità esterna ha un'alimentazione separata.)
Modello
Tutti i modelli delle unità interne
Nota)
• Dati tecnici per cavi d'alimentazione elettrica: Cavo a 3 conduttori di 2.5 mm
IEC57.
• La lunghezza di connessione indicata nella tabella indica la lunghezza dalla cassetta a trazione all'unità esterna
quando le unità interne sono collegate in parallelo per l'alimentazione, come mostrato nella figura qui sotto.
Si assume anche un calo di tensione non superiore al 2%.
Se la lunghezza di connessione non supera la lunghezza indicata nella tabella, selezionare la sezione dei fili in base
agli standard per i collegamenti elettrici interni.
• Determinare la sezione dei fili per l'unità interna in base al numero di unità interne collegate a valle.
[Unità interna]
Alimentazione elettrica
unità interna
1N~ 50Hz, 220 – 240V
1N~ 60Hz, 220V
Interruttore principale
Collegamento del Kit PMV
Kit PMV
Per i dettagli riguardo il Kit PMV, far riferimento al manuale d'installazione.
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Elemento
2.0 mm² Max. 20 m
Terra
elettrica
L N
Interruttore per dispersioni a terra
Cavo di collegamento
Cavo di conversione connettore
(MMK-AP***2H (Mura alte)
non ha bisogno di questo cavo di conversione.)
www.heronhill.co.uk
Collegamenti elettrici di alimentazione
Sezione dei fili elettrici
2 , in conformità con il Progetto 60245
Terra Terra
elettrica elettrica
L N
Cassetta a trazione
Unità interna Valvola motore impulsi (Lato unità interna)
Connettore CN82
139
3.5 mm² Max. 50 m
Terra
elettrica
L N L
PMV
Scheda a circuiti stampati
per controllo unità interna
Fax: 01823 665807
N
