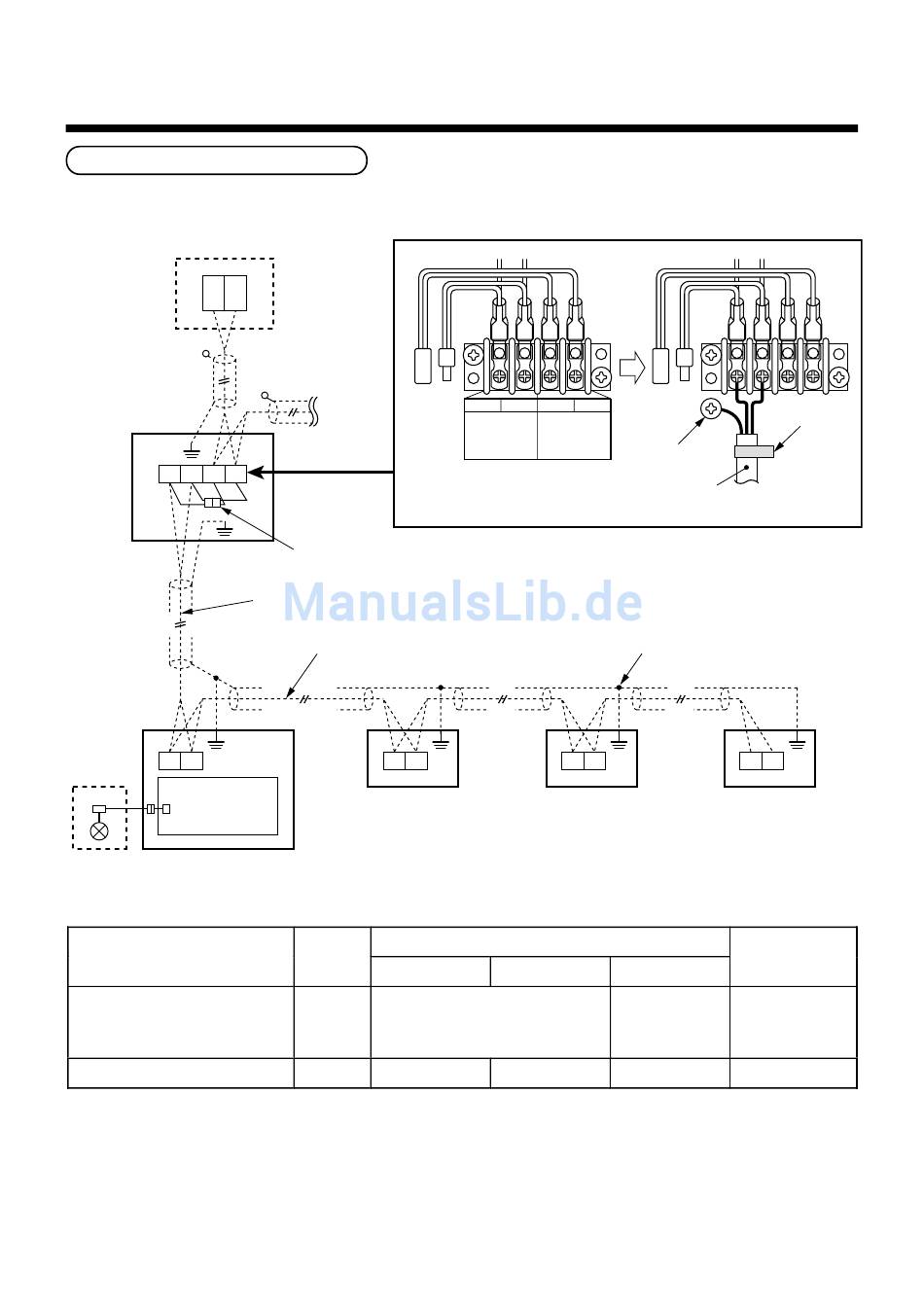

Diseño del cableado de control
• Conecte cada uno de los cables de control del modo indicado a continuación.
Mando a distancia central (Opcional)
U1 U2
U3 U4
(Abierta)
[Unidad exterior]
U1 U2 U3 U4
[Unidad interior]
U1 U2
Juego PMV
(opcional)
Tarjeta de circuitos
impresos de
control interior
CN82
• Especificaciones, cantidad y tamaño del cableado de cruce y del cableado del mando a distancia
Nombre
Cableado de cruce
(cableado de control interior-interior /
interior-exterior / exterior-interior y
cableado de control central)
Cableado del mando a distancia
1. El cableado de cruce y el cableado de control central utilizan cables de transmisión de 2 núcleos sin polaridad.
Utilice cables blindados de 2 núcleos para evitar problemas de ruido. En este caso, cierre (conecte) el extremo de los
cables blindados y realice una conexión a tierra funcional en el extremo de los cables blindados que estén
conectados tanto a la unidad interior como a la exterior.
En los cables blindados que estén conectados entre el mando a distancia central y la unidad exterior, lleve a cabo la
conexión a tierra funcional sólo en un extremo del cableado de control central.
2. Utilice cables de 2 núcleos y sin polaridad para el mando a distancia (terminales A y B).
Utilice cables de 2 núcleos y sin polaridad para el cableado del control de grupo (terminales A y B).
