INSTALLATION DE L'UNITE EXTERIEURE

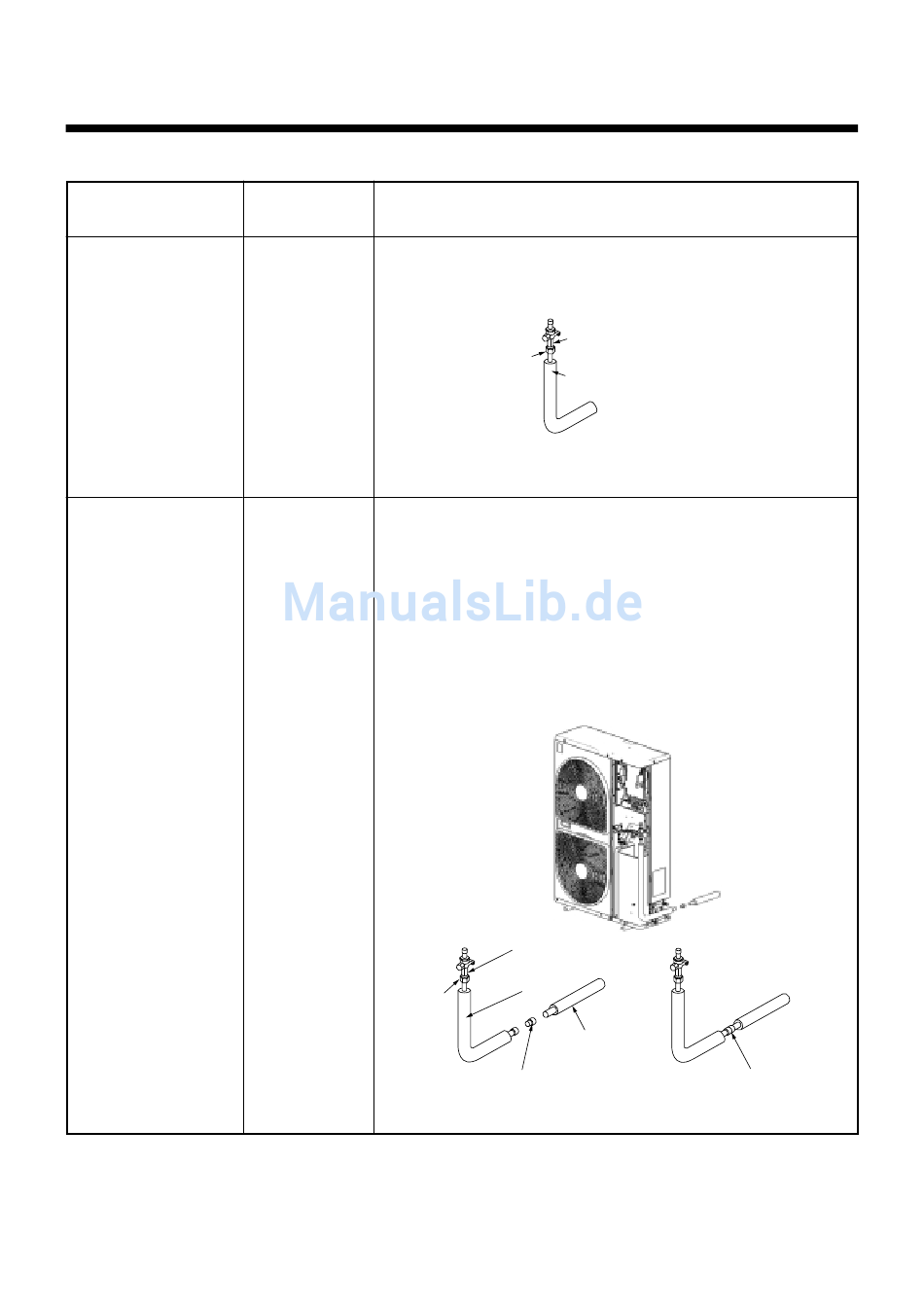

Méthode de raccordement des tuyaux de la vanne côté gaz
Type de puissance
de l'unité extérieure
Type 0401
Type 0501
Type 0601
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Diamètre du
Méthode de raccordement des tuyaux de la vanne côté gaz
tuyau de gaz
Ø15.9 Raccordez le tuyau de Ø15.9 avec évasement.
Ø19.1 Pour effectuer le raccordement par brasure du tuyau de gaz de
Ø19.1, procédez de la façon suivante.
1. Conformez le tuyau de façon à ce que son extrémité sorte de
l'unité extérieure dans le sens de la sortie du tuyau.
Le tuyau de gaz de Ø15.9 doit être acheté sur place.
2. Avec l'adaptateur pour raccord (accessoire) raccordez par
brasure le tuyau de gaz de Ø15.9 et le tuyau de gaz de Ø19.1 à
l'extérieur de l'unité extérieure.
3. Lorsque les tuyaux sont raccordés, calorifugez-les jusqu'au
robinet.
Raccord
évasé
www.heronhill.co.uk
Robinet à bille côté
gaz de Ø15.9
Raccord
évasé
Tuyau de gaz de Ø15.9
(acheté sur place)
Robinet à bille
côté gaz de Ø15.9
Tuyau de gaz de Ø15.9
(acheté sur place)
Tuyau de gaz
de Ø19.1
(acheté sur place)
Adaptateur de raccord
(accessoire)
49
Brasez le raccordement
(raccordement par brasage)
