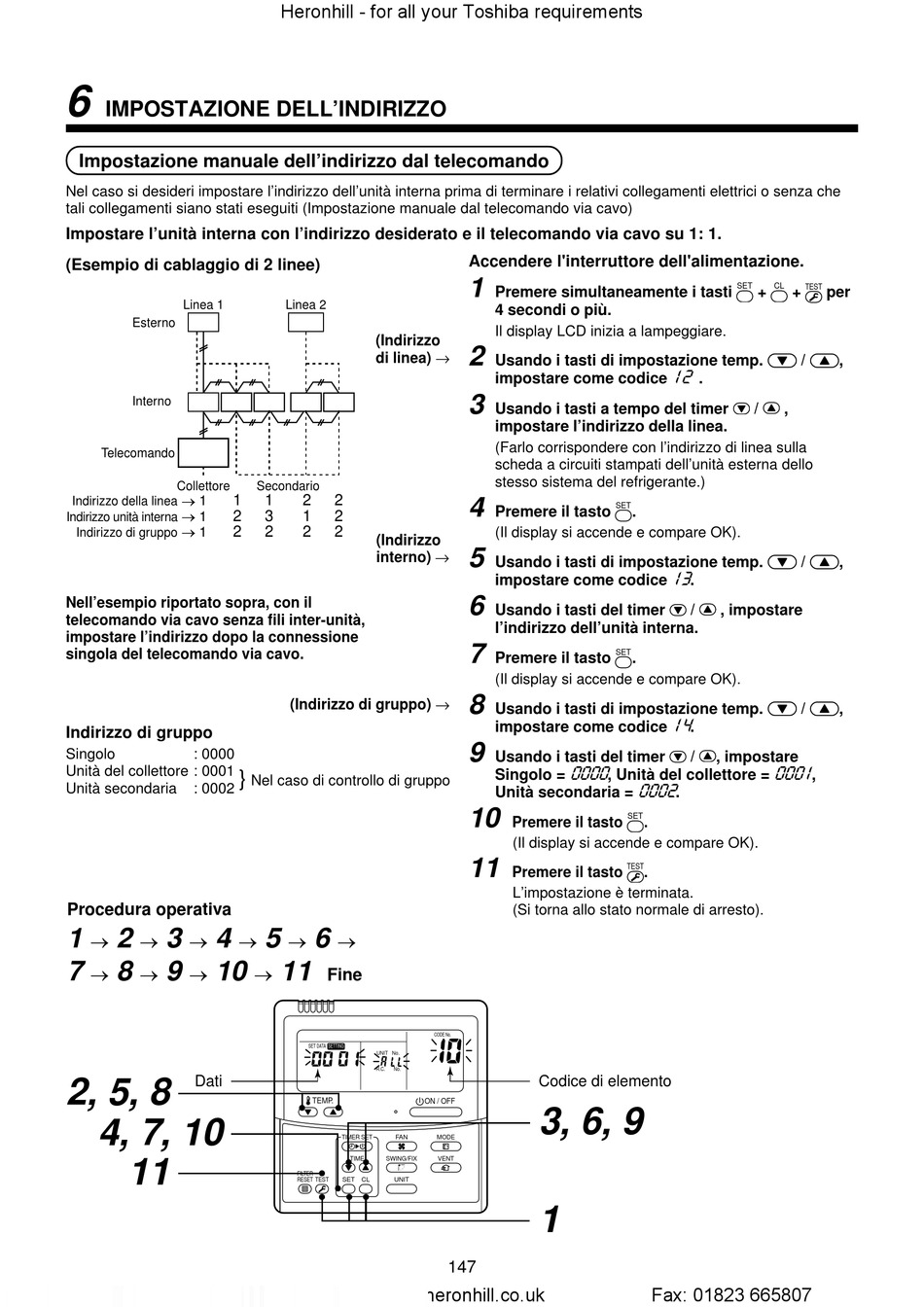

IMPOSTAZIONE DELL'INDIRIZZO
Impostazione manuale dell'indirizzo dal telecomando
Nel caso si desideri impostare l'indirizzo dell'unità interna prima di terminare i relativi collegamenti elettrici o senza che
tali collegamenti siano stati eseguiti (Impostazione manuale dal telecomando via cavo)
Impostare l'unità interna con l'indirizzo desiderato e il telecomando via cavo su 1: 1.
(Esempio di cablaggio di 2 linee)
Linea 1
Esterno
Interno
Telecomando
Collettore
1
1
Indirizzo della linea
2
1
Indirizzo unità interna
2
1
Indirizzo di gruppo
Nell'esempio riportato sopra, con il
telecomando via cavo senza fili inter-unità,
impostare l'indirizzo dopo la connessione
singola del telecomando via cavo.
Indirizzo di gruppo
Singolo : 0000
Unità del collettore : 0001
}
Unità secondaria : 0002

Procedura operativa

® ® ® ®
1 2 3 4
® ® ®
7 8 9 10
Dati
2, 5, 8
4, 7, 10
11
