Nel caso di funzionamento di prova sulla scheda a circuiti stampati dell'interfaccia
dell'unità esterna
Questo condizionatore d'aria è dotato di una funzione che esegue un funzionamento di prova se si azionano gli
interruttori sulla scheda a circuiti stampati dell'interfaccia dell'unità esterna.
Questa funzione viene classificata come "Funzionamento di prova individuale" se esegue un funzionamento di prova
individuale in ogni unità interna e "Funzionamento di prova collettivo", se esegue un funzionamento di prova per tutte le
unità interne collegate.
[Funzionamento di prova individuale]
Procedura
Impostare su [COOL] o [HEAT] la modalità operativa sul telecomando via cavo
dell'unità interna sulla quale viene eseguito il funzionamento di prova.
1
(Se non è impostata nessuna delle due modalità, usare il condizionatore d'aria
con la modalità operativa corrente).
Impostare l'interruttore rotante SW01 sulla scheda a circuiti stampanti
dell'interfaccia dell'unità esterna su [16] e far corrispondere SW02 ed SW03
2 all'indirizzo dell'unità interna da utilizzare in modalità di prova.
Avvio del
funzionamento
Premere l'interruttore SW04 per 10 secondi o più.
• La modalità di funzionamento cambia in quella del telecomando via cavo
dell'unità interna corrispondente.
3 • Durante il "funzionamento di prova", non è possibile regolare la temperatura.
• L'autodiagnostica degli errori di funzionamento viene eseguita come al solito.
• Il funzionamento di prova non viene eseguito 3 minuti dopo l'accensione
dell'unità o l'arresto delle operazioni.
Arresto del Riposizionare gli interruttori rotanti sulla scheda a circuiti stampati dell'unit`
1
funzionamento esterna SW01 = [1], SW02 = [1], SW03 = [1].
[Funzionamento di prova collettivo]
Procedura
Impostare gli interruttori rotanti dell'interfaccia della scheda a circuiti stampati
dell'unità esterna ;
1
Funzionamento di raffreddamento generale: SW01 = [2], SW02 = [5], SW03 = [1]
Funzionamento di riscaldamento generale: SW01 = [2], SW02 = [6], SW03 = [1]
Avvio del
Premere l'interruttore SW04 per 2 secondi o più.
funzionamento
• Durante il "funzionamento di prova", non è possibile regolare la temperatura.
3
• L'autodiagnostica degli errori di funzionamento viene eseguita come al solito.
• Il funzionamento di prova non viene eseguito 3 minuti dopo l'accensione
dell'unità o l'arresto delle operazioni.
Arresto del Riposizionare gli interruttori rotanti sulla scheda a circuiti stampati dell'unità
1
funzionamento esterna SW01 = [1], SW02 = [1], SW03 = [1].

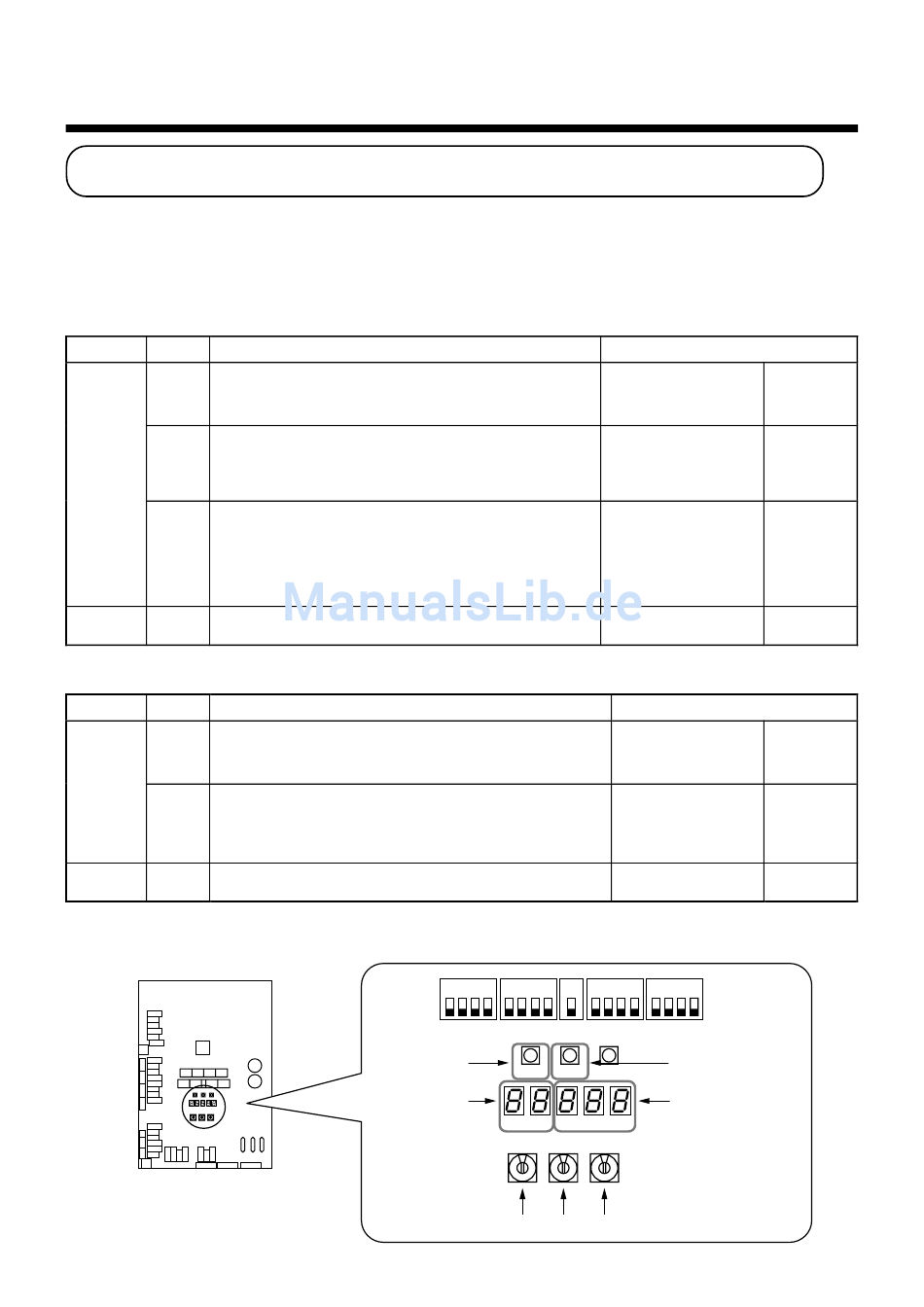

Scheda a circuiti stampati
SW04 SW05 SW15
D600 D601 D602 D603 D604
SW01 SW02 SW03
1 1 1
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Funzionamento
Funzionamento
ON
1
SW06
Interruttore a
pressione
Display a 7
segmenti [A]
154
www.heronhill.co.uk
Visualizzazione dell'indirizzo
dell'unità interna corrispondente
Visualizzazione dell'indirizzo
dell'unità interna corrispondente
ON ON ON
2 3 4 1 2 3 4 1 1 2 3 4
SW07 SW08 SW09
SW04 SW05 SW15
D600 D601 D602 D603 D604
SW01 SW02 SW03
1 1 1
Interruttore rotante
Display a 7 segmenti
[A] [B]
[U1] [
[A]
[ ]
[B]
↓
[
[B]
[A]
[
[ ]
↓
↓
Per 5 secondi
viene visualizzato
[FF].
[A] [B]
[U1] [
Display a 7 segmenti
[A] [B]
[C ] [
[H ] [
[A] [B]
[C ] [ –C ]
[H ] [ –H ]
[A] [B]
[U1] [
ON
1 2 3 4
SW10
Interruttore a
pressione
Display a 7
segmenti [B]
