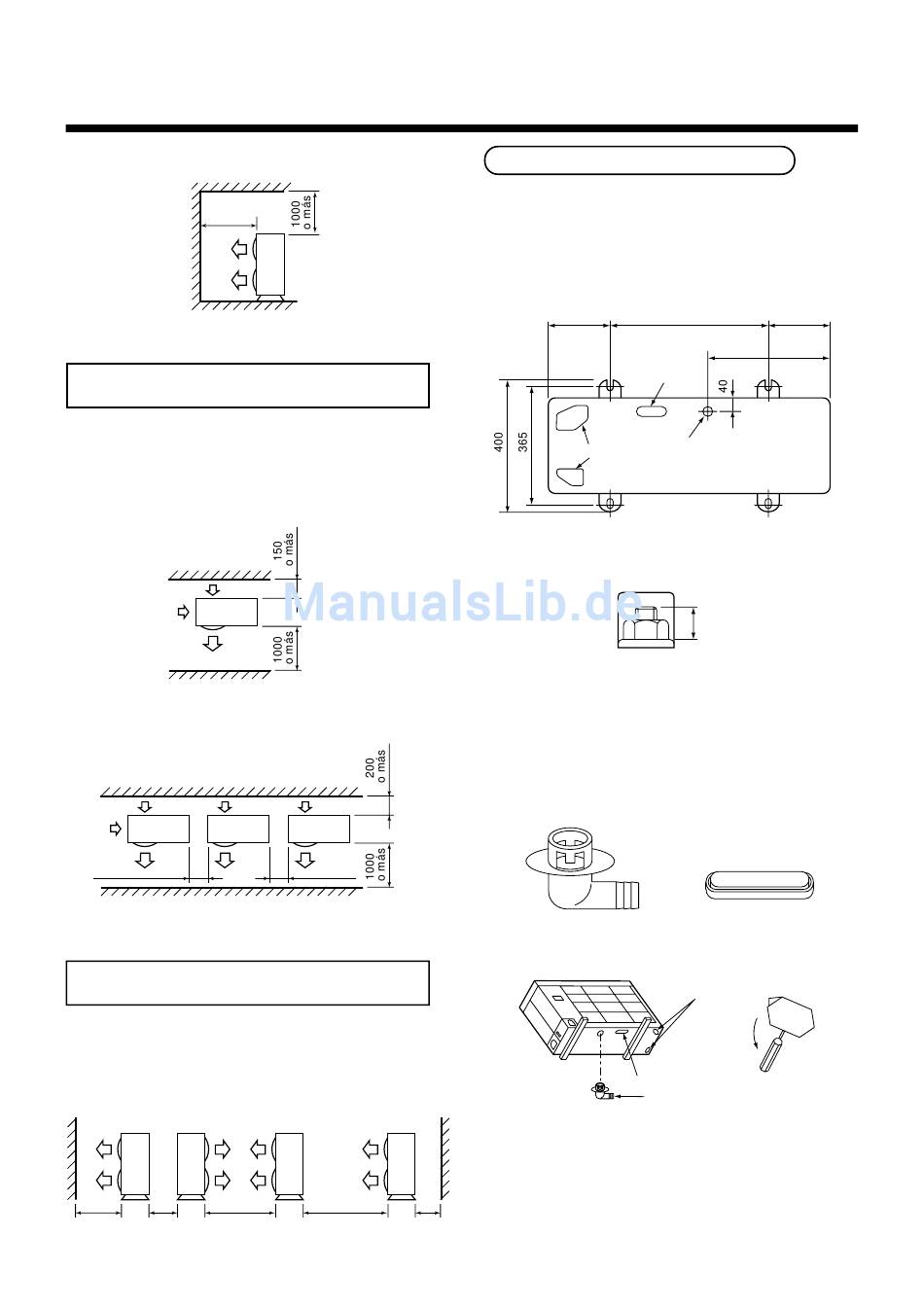

Toshiba MCY-MAP0401HT2D Installations-Handbuch Seite 165

[También hay un obstáculo en la parte superior]
1000
o más
Hay obstáculos en la parte delantera y el
la trasera
Abra la parte superior, la derecha y la izquierda.
La altura de los obstáculos de la parte delantera y
trasera debería ser inferior a la de la unidad exterior.
[Instalación estándar]
1. Instalación de una sola unidad
2. Instalación en serie de dos o más unidades
300
o más
Instalación en serie en la parte delantera
y la trasera
Abra la parte superior, la derecha y la izquierda.
La altura de los obstáculos de la parte delantera y
trasera debería ser inferior a la de la unidad exterior.
[Instalación estándar]
1000 300 1500
o más o más o más
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
300
o más
2000 200
o más o más
162
www.heronhill.co.uk
Instalación de la unidad exterior
• Antes de realizar la instalación, compruebe la
resistencia y la horizontalidad de la base, de manera
que no genere ningún sonido extraño.
• De acuerdo con el siguiente diagrama de la base, fije
firmemente la base con los pernos de anclaje.
(Perno de anclaje; tuercas M10 × 4 pares)
150
Orificio de
desagüe
Orificio ciego
Deje el margen exterior del perno de anclaje en 15mm
o menos.
• En el caso de realizar el desagüe mediante la
manguera de desagüe, coloque la boquilla de desagüe
y el tapón de goma impermeable, y utilice la manguera
de desagüe (Diámetro interno: 16 mm) que puede
adquirir por separado. Además, deberá aislar los
tornillos con silicona o materiales similares, de manera
que no gotee agua. En algunas situaciones se puede
producir condensación o goteo de agua.
Boquilla de desagüe
Tapón de goma impermeable
Boquilla de desagüe
• Cuando cabe la posibilidad de que se hiele el agua
drenada (en zonas muy frías o con nevadas
habituales), asegúrese de optimizar y conservar la
capacidad del sistema de desagüe. La capacidad de
desagüe aumentará si abre un orificio ciego en la
placa de base. Para hacerlo, utilice un destornillador,
etc.
Fax: 01823 665807
600 150
430
Orificio de montaje de la
boquilla de desagüe
15 o menos
Tapón de goma impermeable
Orificio ciego
Abrir
