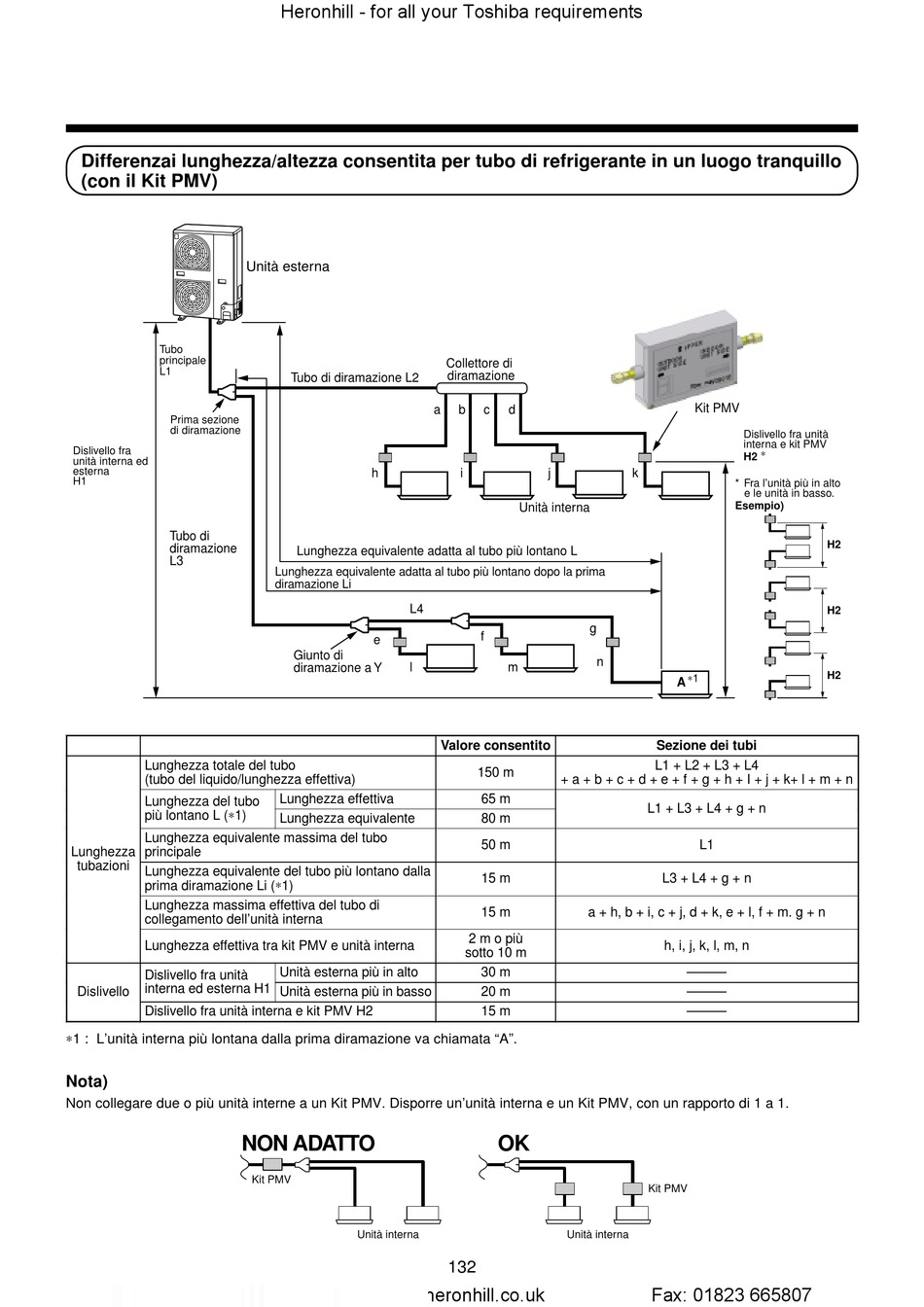

Differenzai lunghezza/altezza consentita per tubo di refrigerante in un luogo tranquillo
(con il Kit PMV)
Tubo
principale
L1
Prima sezione
di diramazione
Dislivello fra
unità interna ed
esterna
H1
Tubo di
diramazione
L3
Lunghezza totale del tubo
(tubo del liquido/lunghezza effettiva)
Lunghezza del tubo
più lontano L (∗1)
Lunghezza equivalente massima del tubo
Lunghezza principale
tubazioni
Lunghezza equivalente del tubo più lontano dalla
prima diramazione Li (∗1)
Lunghezza massima effettiva del tubo di
collegamento dell'unità interna
Lunghezza effettiva tra kit PMV e unità interna
Dislivello fra unità
interna ed esterna H1 Unità esterna più in basso
Dislivello
Dislivello fra unità interna e kit PMV H2
∗1 : L'unità interna più lontana dalla prima diramazione va chiamata "A".
Nota)
Non collegare due o più unità interne a un Kit PMV. Disporre un'unità interna e un Kit PMV, con un rapporto di 1 a 1.
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Unità esterna
Tubo di diramazione L2
h
Lunghezza equivalente adatta al tubo più lontano L
Lunghezza equivalente adatta al tubo più lontano dopo la prima
diramazione Li
L4
e
Giunto di
diramazione a Y l
Lunghezza effettiva
Lunghezza equivalente
Unità esterna più in alto
NON ADATTO
Kit PMV
Unità interna
www.heronhill.co.uk
Collettore di
diramazione
a b c d
i j
Unità interna
g
f
n
m
Valore consentito
150 m
+ a + b + c + d + e + f + g + h + I + j + k+ l + m + n
65 m
80 m
50 m
15 m
15 m a + h, b + i, c + j, d + k, e + l, f + m. g + n
2 m o più
sotto 10 m
30 m
20 m
15 m
OK
Unità interna
132
Kit PMV
Dislivello fra unità
interna e kit PMV
H2 ∗
k
* Fra l'unità più in alto
e le unità in basso.
Esempio)
∗1
A
Sezione dei tubi
L1 + L2 + L3 + L4
L1 + L3 + L4 + g + n
L1
L3 + L4 + g + n
h, i, j, k, l, m, n
———
———
———
Kit PMV
