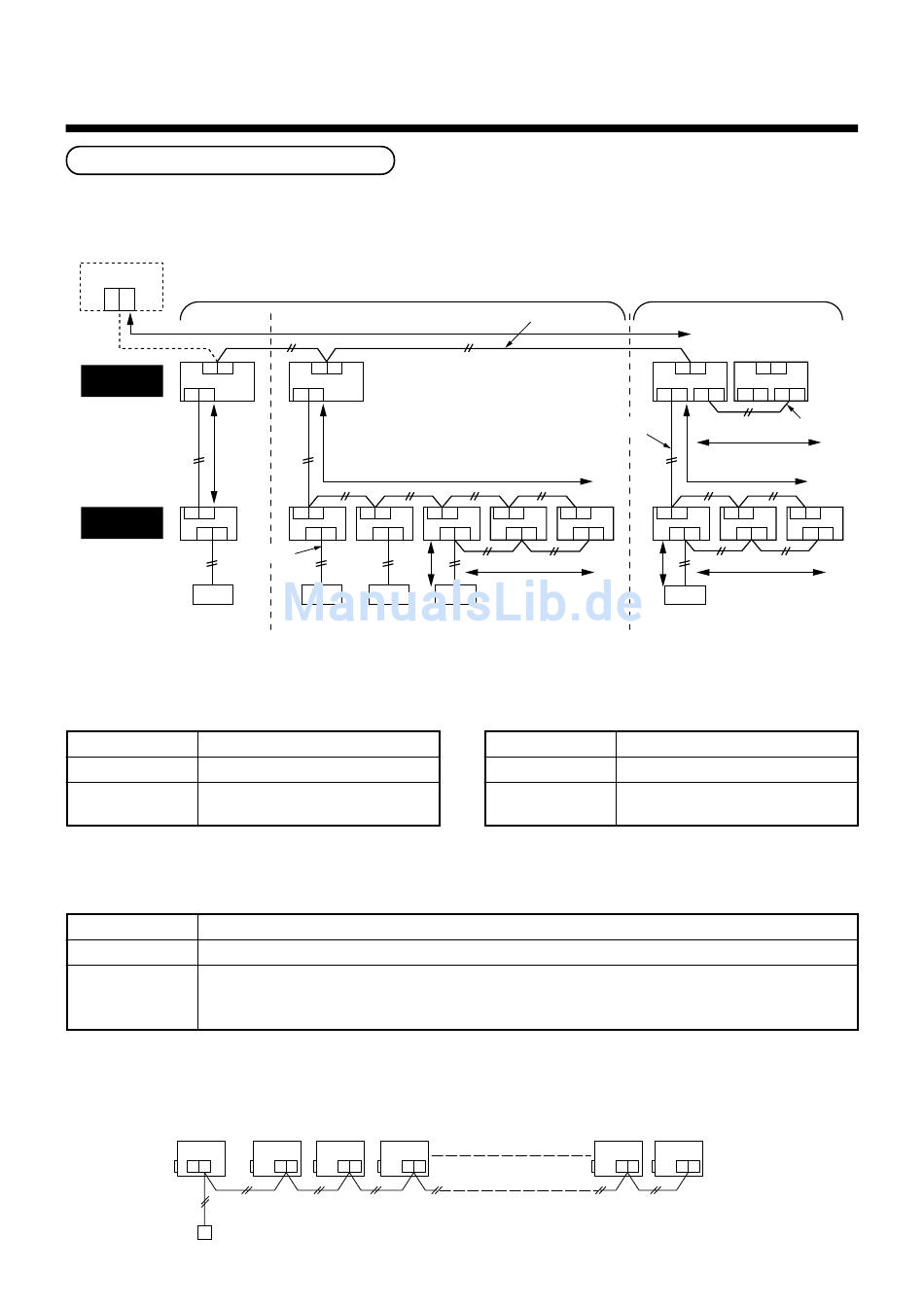

Schéma des câbles de commande
1. Tous les câbles de commande sont des câbles à 2 fils et sans polarité.
2. Veillez à utiliser des câbles blindés dans les cas suivants pour éviter l'apparition de bruits.
• Câbles de commande extérieur-extérieur / intérieur-intérieur /, câbles de commande centrale
Dispositif de
commande centrale
U1 U2
U3 U4
U3 U4
Unité
extérieure
U1 U2
L1
U1 U2
Unité
intérieure
A B
Tableau-3
Télécommande
Tableau -1
Câbles de commande entre unités intérieures et
extérieures (L1, L2, L3), Câbles de commande
centrale (L4)
Câblage 2 fils, sans polarité
Type Fil blindé
Dimension 1.25 mm² : Jusqu'à 1000 m
Longueur ∗ ∗ ∗ ∗ ∗ 1
2.0 mm² : Jusqu'à 2000 m
Remarque* 1 : Longueur totale des câbles de commande pour tous les circuits de réfrigérant (L1 + L2 + L3 + L4)
Tableau -3
Câbles de la télécommande (L6, L7)
Fil 2 fils
Dimension De 0.5 mm² à 2.0 mm²
• Jusqu'à 500 m ( L6 + L7 )
Longueur • Jusqu'à 400 m en cas de commande de groupe par télécommande sans fil
• Jusqu'à 200 m de longueur totale de câbles de commande entre les unités intérieures ( L6 )
• Commande de groupe à travers une télécommande
Commande de groupe des plusieurs unités intérieures (8 unités) à travers un seule télécommande.
U nité intérieure n˚ 1
A B
(A.B)
Télécommande
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Mini-SMMS
L4
U3 U4
U1 U2
L2
U1 U2 U1 U2 U1 U2
A B A B A B
L7
Télécommande
n˚ 2 n˚ 3 n˚ 4
A B A B A B
www.heronhill.co.uk
Tableau-1
Tableau-1
U1 U2 U1 U2
A B A B
L6
Tableau -2
Câbles de commande entre les unités extérieures
(L5) (S-MMS)
Câblage
Type
Dimension
Longueur
n˚ 7
A B
62
S-MMS
(Multi système super modulaire)
Unité Unité
principale secondaire
U3 U4 U3 U4
U1 U2 U5 U6 U1 U2 U5 U6
Tableau-2
L5
L3
U1 U2 U1 U2 U1 U2
A B A B
L7
L6
Télécommande
2 fils, sans polarité
Fil blindé
De 1.25 mm² à 2.0 mm²
Jusqu'à 100 m (L5)
n˚ 8
A B
