3

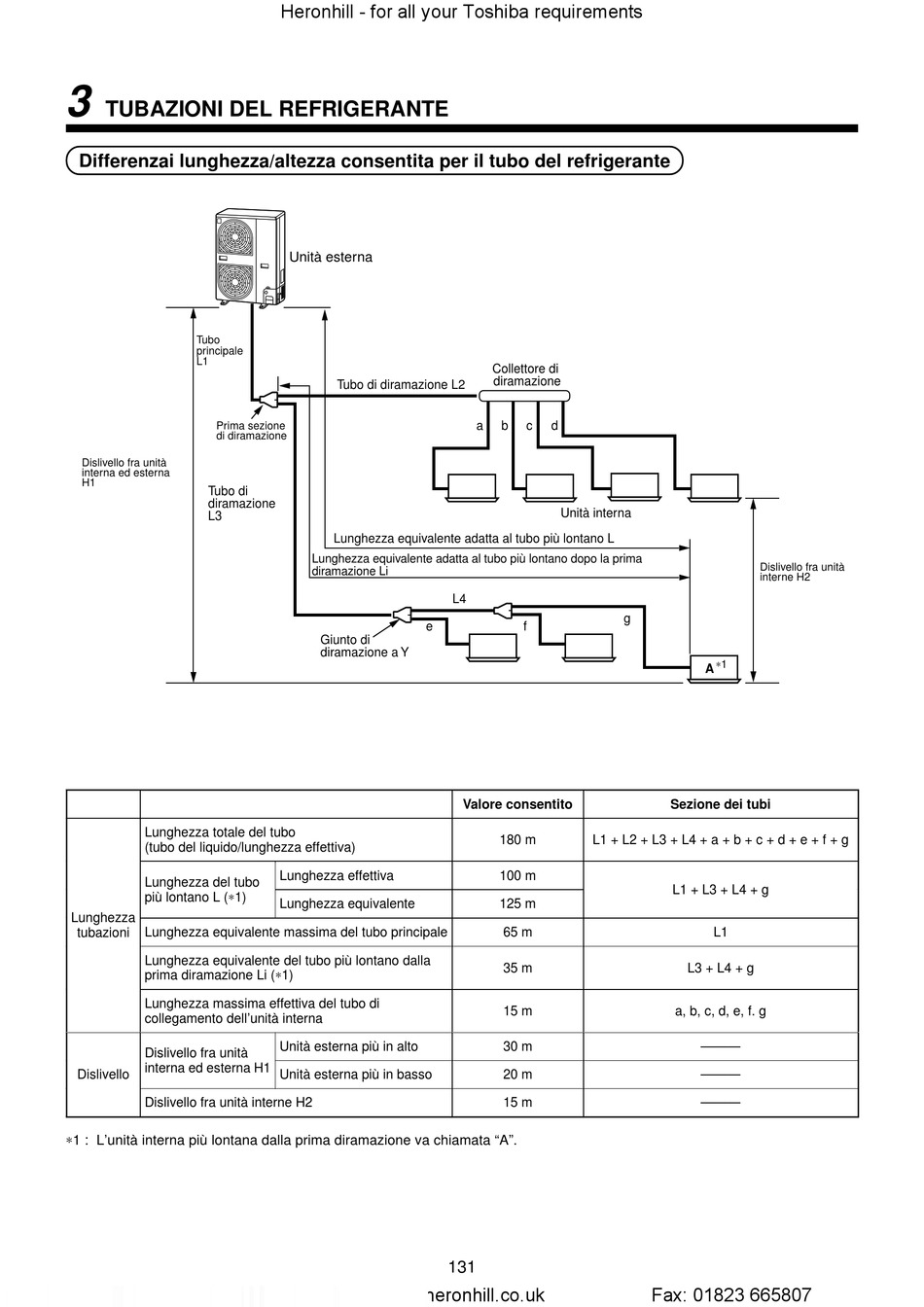

TUBAZIONI DEL REFRIGERANTE
Differenzai lunghezza/altezza consentita per il tubo del refrigerante
Tubo
principale
L1
Prima sezione
di diramazione
Dislivello fra unità
interna ed esterna
H1
Tubo di
diramazione
L3
Lunghezza totale del tubo
(tubo del liquido/lunghezza effettiva)
Lunghezza del tubo
più lontano L (∗1)
Lunghezza
tubazioni Lunghezza equivalente massima del tubo principale
Lunghezza equivalente del tubo più lontano dalla
prima diramazione Li (∗1)
Lunghezza massima effettiva del tubo di
collegamento dell'unità interna
Dislivello fra unità
interna ed esterna H1
Dislivello
Dislivello fra unità interne H2
∗1 : L'unità interna più lontana dalla prima diramazione va chiamata "A".
Tel: 01823 665660
Heronhill - for all your Toshiba requirements
Unità esterna
Tubo di diramazione L2
Lunghezza equivalente adatta al tubo più lontano L
Lunghezza equivalente adatta al tubo più lontano dopo la prima
diramazione Li
L4
e
Giunto di
diramazione a Y
Lunghezza effettiva
Lunghezza equivalente
Unità esterna più in alto
Unità esterna più in basso
131
www.heronhill.co.uk
Collettore di
diramazione
a b c d
Unità interna
g
f
Valore consentito
180 m L1 + L2 + L3 + L4 + a + b + c + d + e + f + g
100 m
125 m
65 m
35 m
15 m
30 m
20 m
15 m
Dislivello fra unità
interne H2
∗1
A
Sezione dei tubi
L1 + L3 + L4 + g
L1
L3 + L4 + g
a, b, c, d, e, f. g
———
———
———
