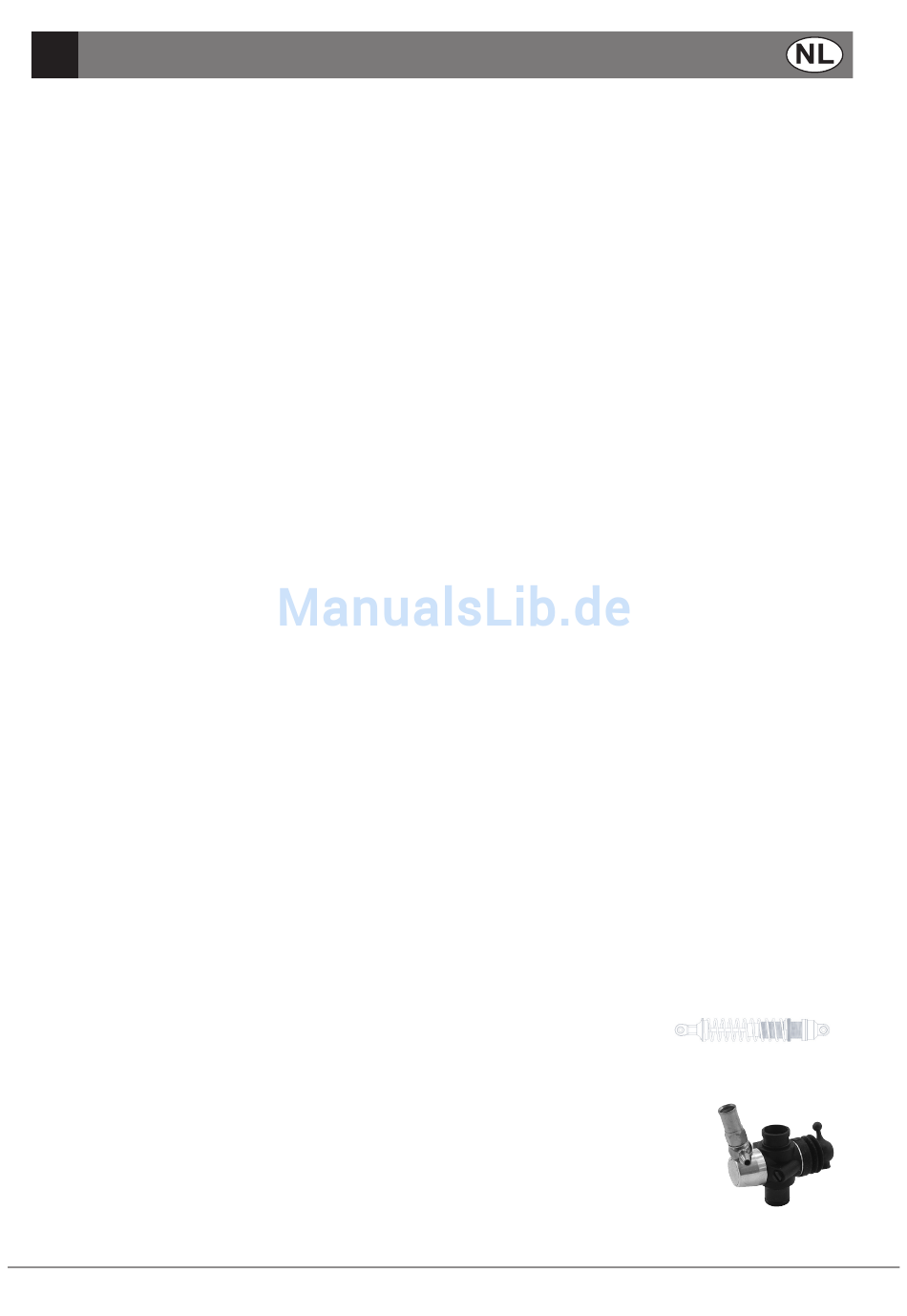

3 B
ESCHRIJVING VAN HET MODELVOERTUIG
Differentieel
Compensatiedrijfwerk. Compenseert verschillende toerentallen tussen bv. de wielen in binnen- en buitenbochten.
Fusee
Daarin draait de wielas. Aan de voorste fusees zijn de stuurhevels.
Fuseepen
Stuuras van het wiel. Verbindt de fusee draaibaar met de fuseedrager (tussen bovenste en onderste wieldraagarm).
Gasklepaanslagschroef
Regelt de minimum luchttoevoer naar de carburateur in de stationair.
Gas/remservo
De servo stuurt zowel de carburateurschuif als de schijfremmen.
Hoofdsproeier
Regelt de brandstoftoevoer naar de carburateur.
Langsbesturing
Verstijving parallel met de rijrichting, verbindt de as en de wielophanging (astap, fusee en fuseepen) met het chassis.
Luchtfilter
De luchtfilter is van schuimplastic en verhindert dat stof en verontreinigingen via de aanzuigopening in de carburateur en
de motor binnendringen.
Motor
Luchtgekoelde 2-takt gloei-ontstekingsmotor ABC-loopgarnituur, schuifcarburator en trekstarter
Ontvanger
Ontvangt en „vertaalt" de stuursignalen van de afstandsbedieningszender (richting en intensiteit) voor de servo en de
rijregelaar. Het ontvangerkristal dat op het zenderkristal afgestemd is zorgt voor een perfecte communicatie tussen de
zender en ontvanger. De zender- en het ontvangerkristal zijn zo op elkaar afgestemd dat de signalen van parallel
gebruikte zenders geen invloed op de ontvanger (en het modelvoertuig) hebben.
Pushrod
De verticale beweging van het wiel wordt via een stang (pushrod) en een veerpoot overgebracht naar de betrokken
olieschokbreker op het chassis.
RC-model
„Radio Controlled", om precies te zijn: „Remote Controlled" modelvoertuig.
Resonantiegeluidsdemper
De resonantiegeluidsdemper zorgt enerzijds voor de geluidsdemping en anderzijds voor een optimale ontwikkeling van het
vermogen van de motor.
Schokbrekers
Van aluminium, naar boven getrokken, met vastgeschroefde aluminium steunen en ondersteuningen van kunststof voor een
uitstekende demping bij frontale botsingen.
Schokdempers
De schokdempers bestaan uit vier schroefveren met telkens een cilinder met een zuiger en
een zuigerstang in het centrum. De veren dempen het uitsturen van de ashelften als er over
bodemoneffenheden gereden wordt. Het in- en uitveren wordt afgeremd door de zuiger in het
centrum van de schroefveren.
De schokdempers zijn tussen de demperbruggen vooraan en achteraan en de onderste wieldraagarmen bevestigd.
Schuifcarburateur
Door de „gasschuif" te verschuiven wordt de luchtoevoer naar de motor geregeld. Tegelijkertijd
wordt de conische naald van een naaldafsluiter (stationairsproeier) verschoven en wordt dus de
door de carburateur stromende hoeveelheid brandstof veranderd.
Servo
Servomotor diens as in een beperkte hoek in twee richtingen draait en mechanisch (via hevels) een stuurfunctie uitvoert.
