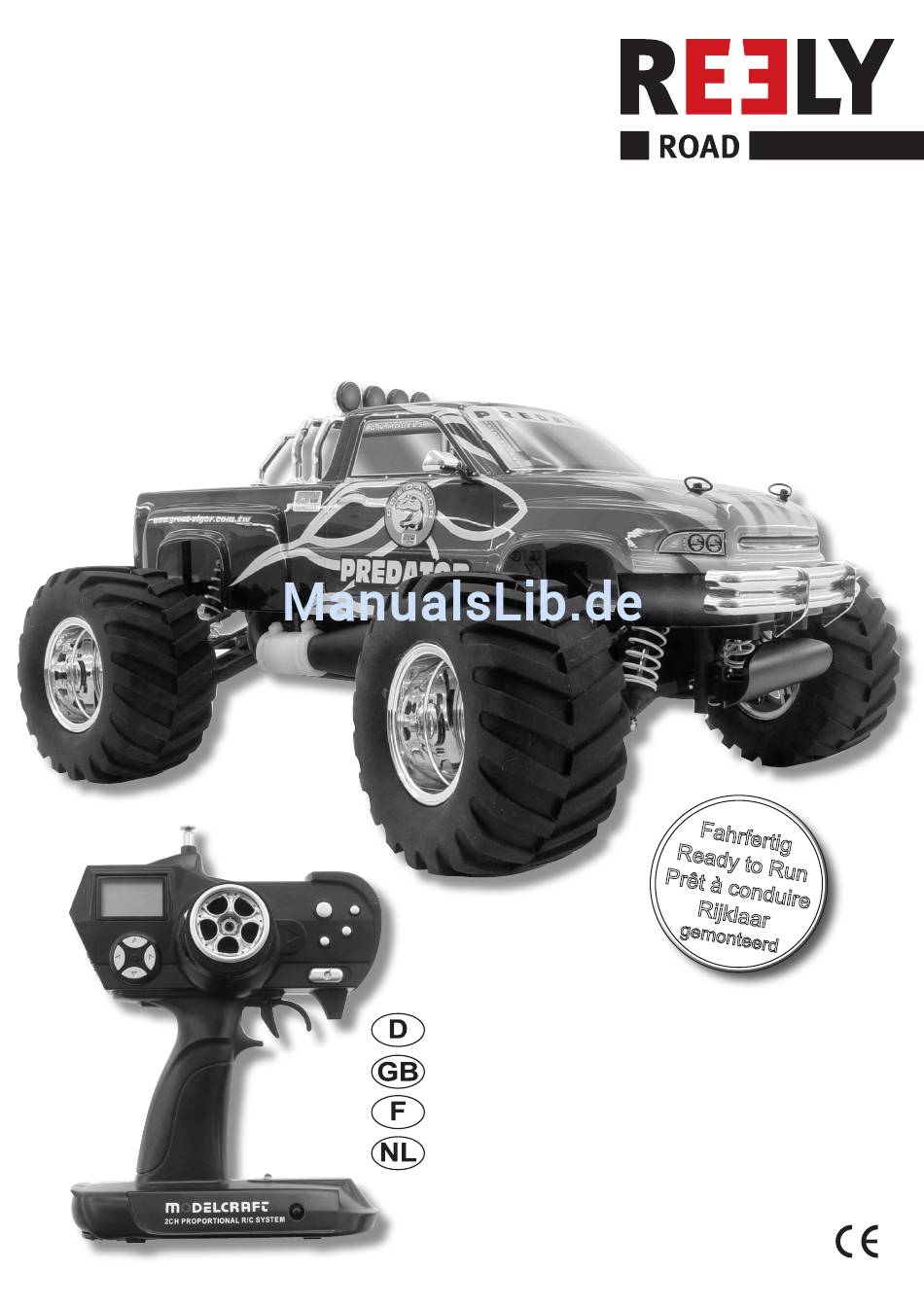

- Seite 1 PREDATOR P 4WD M ONSTER RUCK Nr. 23 31 87 EDIENUNGSANLEITUNG 01/07 ERSION PERATING NSTRUCTIONS V 01/07 ERSION ´U 01/07 OTICE D TILISATION ERSION EBRUIKSAANWIJZING 01/07 ERSIE...
- Seite 2 EHR GEEHRTER UNDE SEHR GEEHRTE UNDIN wir bedanken uns für den Kauf eines RC-Cars der Firma CONRAD Electronic. Mit diesem Modell haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gefertigt wurde. Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
-
Seite 3: Inhaltsverzeichnis
Überprüfen der Reichweite des Fernsteuersenders Vergaser Grundeinstellungen prüfen Empfehlungen für den Betrieb Starten des Motors 3.10 Einlaufvorschriften für den Motor AHRBETRIEB UNING Motor Feintuning Einstellung der Dämpfung Einstellung des Radsturzes Einstellung der Spur ARTUNG ECHNISCHE ATEN EHLERBEHEBUNG © REELY 01/07... -
Seite 4: Sicherheitsanweisungen
ICHERHEITSANWEISUNGEN EHEN IE KEIN ISIKO EIN Ihre eigene Sicherheit und die Ihres Umfeldes liegt alleine in Ihrem verantwortungsbewussten Umgang mit dem Modell. Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Ausüben Ihres Hobbys versichert sind. Funkferngesteuerte Modelle sind kein Spielzeug! Für Kinder unter 14 Jahren nur unter Aufsicht Erwachsener geeignet! Das Modell ist nur für den Betrieb außerhalb geschlossener Räume konzipiert. - Seite 5 Verwenden Sie nur Original-Ersatzteile! Beachten Sie die separaten Bedienungsanleitungen der Zubehörteile, wie Akkus und Akku-Ladegerät. Sichern Sie Überlängen und lose hängende Kabel mit dünnen Kabelbindern! Achten Sie besonders darauf, dass die Leitungen an keiner Stelle in bewegte Teile gelangen können. © REELY 01/07...
-
Seite 6: Modellbeschreibung

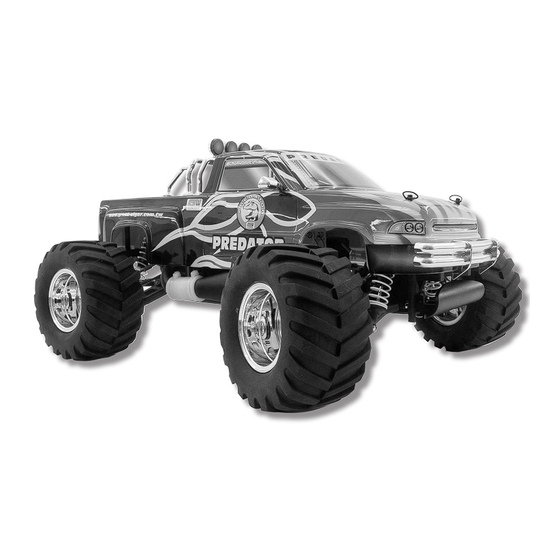

Sie wollen Alles - und das sofort? Mit dem Monster-Truck Predator Pro RTR haben Sie die richtige Wahl getroffen. Der Motor mit Seilzugstarter, Luftfilter, Krümmer und Resonanzrohr ist schon eingebaut, ebenso wie die komplette RC-Anlage mit Servos und Empfänger mit Ein/ Aus-Schalter. - Seite 7 Wippschalter Trimmung Gas/Bremse zur Feineinstellung der Servo-Neutralstellung des Gas/Bremsservos. Wippschalter Trimmung Lenkung zur Feineinstellung der Servo-Neutralstellung des Lenkservos. Dazu sollte die Dual Rate Funktion auf 100% eingestellt sein. Bei maximalem Steuerweg für den Lenkausschlag wird die Feineinstellung vereinfacht. © REELY 01/07...
- Seite 8 ODELLBESCHREIBUNG 4WD M ONSTER RUCK HASSIS 2/4 WD 2/4 Wheel Drive. 2 bzw. 4 Räder angetrieben. ABC-Laufgarnitur ABC steht für „Aluminium“, „Brass (Messing)“ und „Chrome (Chrom)“. Aluminium mit seiner geringen Wärmeausdehnung und geringem Gewicht dient als Material für den Kolben, der Zylinder ist aus Messing mit verchromter Lauffläche. Ablauf der Steuerung: Lenkservo Lenkung...
-
Seite 9: Luftfilter
Rückholfeder, zum Anlassen des Motors von Hand. Dreht die Kurbelwelle und damit über das Pleuel den Kolben, also den Motor durch. Servo Stellmotor, dessen Welle sich in einem begrenzten Winkel in beide Richtungen dreht und mechanisch, über Hebel, eine Steuerfunktion ausführt. © REELY 01/07... - Seite 10 ODELLBESCHREIBUNG Servohebel (Servoarm) Hebel, Scheibe oder Kreuz mit 4 Steuerhebeln, der die Drehbewegung des Stellmotors über Anlenkhebel überträgt. Servo-Reverse (am Fernsteuesender) kehrt die Drehrichtung des Servos / die Fahrtrichtung um Servo-Saver Abgefedertes Zusatzgelenk zwischen Lenkservo und Spurstange. Plötzliche, harte Schläge auf die gelenkten Räder wer- den über dieses Gelenk gedämpft und nicht direkt in das Servo eingeleitet.
-
Seite 11: Lieferumfang , Benötigtesz
Ein Kerzenstecker (lang) mit Startakku oder einen Kerzenstecker mit Glühakku als Einheit wird auf die Glühkerze aufgesteckt und erhitzt diese, so dass sich das Luft-Treibstoffgemisch entzündet und der Motor startet. Wenn der Motor rund läuft, wird der Kerzenstecker abgenommen. © REELY 01/07... -
Seite 12: Werkzeuge Und Hilfsmittel, Checkliste
ORBEREITUNGEN Der Monster Truck PREDATOR Pro ist komplett fahrfertig montiert (Ready To Run). Vor dem ersten Start sind daher nur einige Grundeinstellungen vorzunehmen bzw. zu überprüfen, sowie die nötigen Zubehörteile und Betriebsmittel bereitzustellen. Nehmen Sie sich die Punkte der Checkliste der Reihe nach vor und Ihr Modell ist fahrbereit. ERKZEUGE UND ILFSMITTEL HECKLISTE ZUR... -
Seite 13: Inbetriebnahme Der Rc-Anlage
- Sichern Sie die Antennenlitze oben und ersetzen Sie sie, falls nötig. Sender, dann den Empfänger EIN. am Führungsrohr, durch Umwickeln, Schalten Sie erst den Empfänger, mit Klebeband oder mit einer dann den Sender AUS. Gummikappe. Antenne nicht kürzen! © REELY 01/07... -
Seite 14: Funktionskontrolle Der Servos
ORBEREITUNGEN UNKTIONSKONTROLLE DER ERVOS ENKSERVO Das Lenkservo ist mit dem Kanal 1 des Fernsteuersenders, dem Steuerrad verbunden. Aufbau der Lenkung Die Lenkung des “PREDATOR Pro” ist als Achsschenkellenkung ausgelegt. Die Spurstangenhebel sind dabei mit einer dreiteiligen Spurstange verbunden. Die Schwenkbewegung des Servosteuerhebels (1) mit integrier- tem Servo-Saver wirkt über das Lenkgestänge (2), auf einen (3) von zwei starr verbundenen, rechtwinklig zueinander angeordne- ten Hebeln, die in einer Ebene mit dem Lenkgestänge auf einer... -
Seite 15: Überprüfen Der Reichweite Des Fernsteuersenders
Wenn die Fernsteuerung nicht einwandfrei funktioniert, prüfen Sie als erstes den Ladezustand der Sender- und Empfängerakkus und vergewissern Sie sich, dass niemand anderes auf Ihrer Frequenz sendet. Sollte das Problem weiter- hin bestehen, gehen Sie nach der Fehlersuchtabelle vor. © REELY 01/07... -
Seite 16: Vergaser Grundeinstellungen Prüfen
ORBEREITUNGEN ERGASER RUNDEINSTELLUNG PRÜFEN Der Motor des Monster Truck Chassis „PREDATOR Pro“ ist mit einer ABC-Laufgarnitur ausgestattet. ABC steht hierbei für „Aluminium“, „Brass (Messing)“ und „Chrome (Chrom)“. Aluminium mit seiner relativ geringen Wärmeausdehnung und geringem Gewicht dient als Material für den Kolben. Der leichte Kolben ermöglicht hohe Drehzahlen und durch die geringe Massenträgheit schnelle Lastwechsel. -
Seite 17: Empfehlungen Für Den Betrieb
Auf diese Weise stellen Sie sicher, daß der Verbrennungsraum frei von Verunreinigungen ist, die durch den Kerzensitz in den Motor gelangt sein können. Setzen Sie eine Glühkerze mit dem Wärmewert 1 oder 3 ein. Ölen Sie den Luftfilter leicht ein, um auch feinste Staubpartikel auszufiltern © REELY 01/07... - Seite 18 ORBEREITUNGEN TARTEN Setzen Sie die Glühkerze ein. Unterbauen Sie das Modell zum Starten so, dass die Räder frei in der Luft hängen und das Hauptzahnrad auf der Unterseite nicht blockiert wird! Klappen Sie den Tankdeckel auf und füllen Sie den Treibstoff ein. Verwenden Sie eine spezielle Tankflasche, um Verschütten zu vermeiden Verwenden Sie nur Modelltreibstoff für R/C-Cars!
-
Seite 19: Einlaufvorschriften Für Den Motor
Die optimale Betriebstemperatur des Motors beträgt ca. 100 - 120°C. Überprüfen Sie die Temperatur mit einem Tropfen Wasser auf dem Kühlkopf: verdunstet das Wasser schlagartig, ist der Motor zu heiß. Bei Betriebstemperatur verdunstet das Wasser nach 3 - 4 Sekunden. © REELY 01/07... -
Seite 20: Fahrbetrieb
AHRBETRIEB - Vergewissern sie sich, dass Sender- und Empfängerakkus vollständig geladen sind. - Überprüfen Sie die Reichweite des Fernsteuersenders und die Funktion der RC-Anlage. - Fahren Sie das Modell möglichst immer mit hohen Drehzahlen! - Vermeiden Sie kurze, heftige Gasstöße, wenn Sie langsam fahren wollen! - Vermeiden Sie häufiges Langsamfahren mit schleifender Kupplung! - Fahren Sie stets mit aufgesetzter Karosserie. -
Seite 21: Tuning
Vollgas weich und spontan erfolgt. Eine kleine Verzögerung im Ansprechen ist normal. Fahren Sie das Modell wie gewohnt um ein Gefühl dafür zu bekommen, wie der Motor auf Lastwechsel reagiert. Verändern Sie die Einstellungen so lange, bis die Leistungsentfaltung Ihren Vorstellungen entspricht. © REELY 01/07... -
Seite 22: Einstellung Der Dämpfung
UNING INSTELLUNG DER ÄMPFUNG Die vier Federelemente der Allradfederung des Chassis bestehen jeweils aus einer Schraubenfeder (1), in deren Zentrum sich ein Öldruckstoßdämpfer (2) befindet. Die vier Öldruckstoßdämpfer sind an den unteren Querlenkern und an der “Dämpferbrücke” auf den Differenzialgehäusen befestigt. Die Schraubenfedern stützen sich oben gegen eine Rändelmutter (3) auf dem Außenrohr des Stoßdämpfers und einem Teller am unteren Ende der Kolbenstange ab. - Seite 23 ECHANISCHE IEFERLEGUNG Für die Tieferlegung des Chassis besteht auch die Möglichkeit einer mechanischen Begrenzung des Ausfederweges. Dazu kann jeweils eine Schraube von oben in die unteren Querlenker eingedreht werden, die sich gegen das Chassis abstützt. © REELY 01/07...
-
Seite 24: Einstellung Des Radsturzes
UNING INSTELLUNG DES ADSTURZES Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz (Radoberkanten zeigen nach innen) an den Vorderrädern erhöht die Seitenführungskräfte der Räder bei Kurvenfahrten, die Lenkung spricht direkter an, die Lenkkräfte werden geringer. Gleichzeitig wird das Rad in Achsrichtung auf den Achsschenkel gedrückt. -
Seite 25: Wartung
Fahren bei ungünstigen Witterungs- und Umgebungsbedingungen Die Komponenten der RC-Anlage sind nicht wasserdicht! Verpacken Sie die Servos in Kunststofffolie, um die Teile gegen Spritzwasser, nasses Gras und Feuchtigkeit (Nebel, Nieselregen), sowie Staub und andere Verunreinigungen zu schützen. © REELY 01/07... -
Seite 26: Technische Daten
ECHNISCHE ATEN Motor: 17er Verbrennungsmotor mit ABC-Laufgarnitur, Zweikammer-Resonanzschalldämpfer und Schiebevergaser in Metall/Kunststoff-Kombination Hubraum: 2,76 ccm Leistung: 1,10 kW / 1,5 PS Drehzahl: 30.000 U/min Bohrung: 16,6 mm Hub: 13,7 mm Gewicht: ca. 292 g Kraftübertragung: Allradantrieb: über Kardanwellen zur Vorder- und Hinterachse gekapselte Differenziale in der Vorder- und Hinterachse, Hauptzahnrad aus Stahl Alle Antriebsachsen kugelgelagert. -
Seite 27: Fehlerbehebung
Verstopfte Teile reinigen, ggf. auswechseln verstopft Vergaser nicht richtig eingestellt Leerlauf und Hauptdüsennadel neu einstellen Motor überhitzt Überprüfen Sie die Temperatur. Über 150°C muss das Kraftstoffgemisch angereichert werden. Überprüfen Sie, ob die Räder sich frei bewegen können. © REELY 01/07... - Seite 28 EHLERBEHEBUNG Motor läuft nicht rund, spricht Falsche oder kaputte Glühkerze Setzen Sie die erforderliche Glühkerze ein schlecht an Falscher oder alter Treibstoff Füllen Sie den vorschriftsmäßigen Treibstoff ein Schmutziger Luftfilter Waschen Sie diesen, dann benützen Sie Luftfilteröl Gemisch zu fett Verstellen Sie die Hauptdüsennadel zu einem magereren Gemisch Leerlaufgemisch zu mager...
