Reely NEW1 RtR Bedienungsanleitung
1:10 elektro-monstertruck
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung

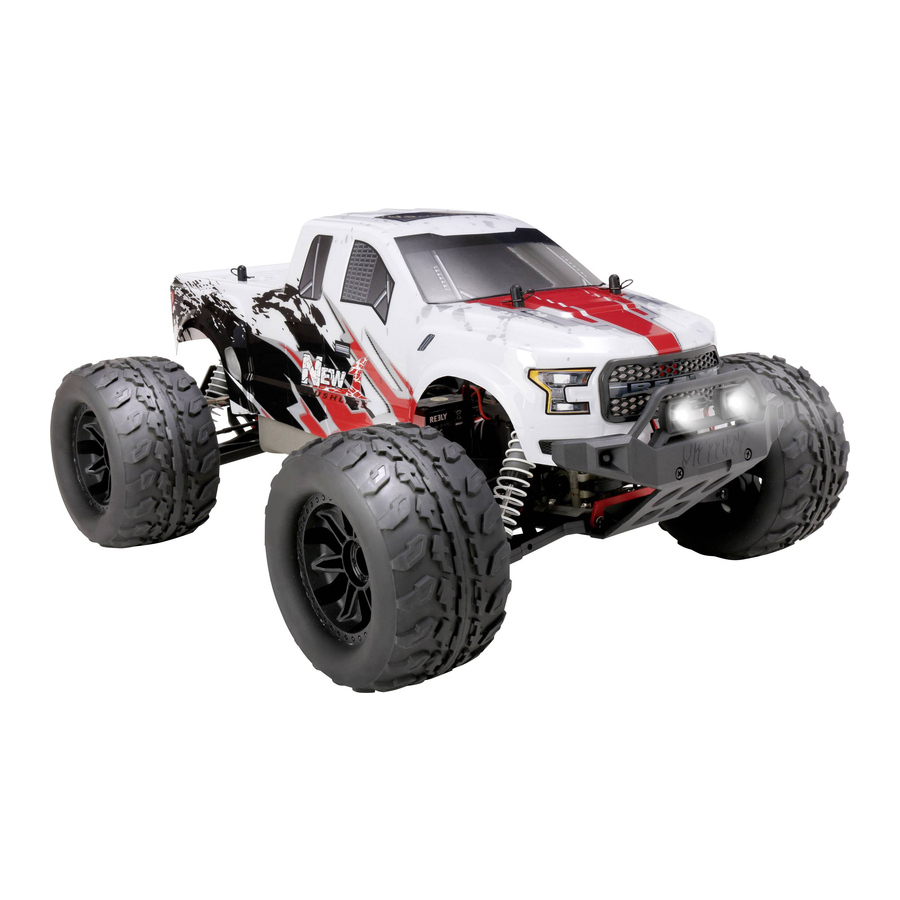

1:10 Elektro-Monstertruck „NEW1" RtR
Best.-Nr. 1551069
Best.-Nr. 1559975 (Super Combo-Set)
Operating Instructions
1:10 Electro-Monster Truck "NEW1" RtR
Item no. 1551069
Item no. 1559975 (Super Combo-Set)
Notice d'emploi
Monstertruck électrique 1:10 « NEW1 » RtR
N° de commande 1551069
N° de commande 1559975 (kit Super Combo)
Gebruiksaanwijzing
1:10 Elektrische monstertruck „NEW1" RtR
Bestelnr. 1551069
Bestelnr. 1559975 (Super Combo-Set)
Seite 2 - 27
Page 28 - 53
Page 54 - 79
Pagina 80 - 105
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely NEW1 RtR
Inhaltszusammenfassung für Reely NEW1 RtR
- Seite 1 Bedienungsanleitung 1:10 Elektro-Monstertruck „NEW1“ RtR Best.-Nr. 1551069 Best.-Nr. 1559975 (Super Combo-Set) Seite 2 - 27 Operating Instructions 1:10 Electro-Monster Truck “NEW1” RtR Item no. 1551069 Item no. 1559975 (Super Combo-Set) Page 28 - 53 Notice d’emploi Monstertruck électrique 1:10 « NEW1 » RtR N°...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Erforderliches Zubehör ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Inbetriebnahme ..............................7 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................9 Fahrakku für das Fahrzeug laden ........................11 Inbetriebnahme ..............................12 a) Karosserie abnehmen ..........................12 b) Antennenkabel des Empfängers verlegen ....................12 c) Fahrtregler konfigurieren ..........................12... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Die Steuerfunktionen sind vorwärts/rückwärts/links/rechts (jeweils stufenlos). Der eingebaute Motor wird über einen elektronischen Fahrtregler angesteuert, die Lenkung über ein Servo. Das Fahrzeug (Chassis und Karosserie) ist fahrfertig aufgebaut. -
Seite 5: Erforderliches Zubehör
5. Erforderliches Zubehör Für Best.-Nr. 1551069 benötigen Sie: • Akkus oder Batterien für den Sender (Typ und benötigte Anzahl siehe Bedienungsanleitung zur Fernsteueranlage) • 2zelliger LiPo-Fahrakku (Nennspannung 7,4 V) oder 6- bzw. 7zelliger NiMH-Fahrakku (Nennspannung 7,2 V bzw. 8,4 V); jeweils mit T-Anschluss • Geeignetes Ladegerät für Senderakkus bzw. -
Seite 6: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: B) Inbetriebnahme
b) Inbetriebnahme • Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! • Bei Best.-Nr. 1559975 befindet sich ein Ladegerät im Lieferumfang, das zum Anschluss an die Netzspan- nung vorgesehen ist. Bei unsachgemäßem Umgang mit dem Ladegerät besteht Lebensgefahr durch einen elektrischen Schlag. Beachten Sie deshalb unbedingt die Bedienungsanleitung zum Ladegerät. • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. - Seite 8 • Fahren Sie nicht bei Gewitter, unter Hochspannungsleitungen oder in der Nähe von Funkmasten. • Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist. • Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und tren- nen Sie anschließend den Fahrakku vollständig vom Fahrtregler.
-
Seite 9: Batterie- Und Akkuhinweise
7. Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus. - Seite 10 • Laden Sie Akkus niemals unmittelbar nach dem Gebrauch. Lassen Sie Akkus immer zuerst abkühlen (mindestens 5 - 10 Minuten). • Entnehmen Sie den Akku zum Laden aus dem Modell. • Platzieren Sie Ladegerät und Akku auf einer hitzefesten, unbrennbaren Oberfläche. • Ladegerät und Akkus erwärmen sich beim Ladevorgang. Halten Sie deshalb ausreichend Abstand zwi- schen Ladegerät und Akku, legen Sie den Akku niemals auf das Ladegerät.
-
Seite 11: Fahrakku Für Das Fahrzeug Laden
8. Fahrakku für das Fahrzeug laden • Bei Best.-Nr. 1551069 ist im Lieferumfang kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. • Bei Best.-Nr. 1559975 befindet sich ein 6zelliger NiMH-Fahrakku und ein NiMH-Ladegerät im Lieferumfang. Beach- ten Sie zum Aufladen die Bedienungsanleitung des Ladegeräts. -
Seite 12: Inbetriebnahme
9. Inbetriebnahme a) Karosserie abnehmen Ziehen Sie die 4 Sicherungsclipse heraus und nehmen Sie die Karosserie nach oben ab. b) Antennenkabel des Empfängers verlegen Führen Sie das Antennenkabel durch das Antennenröhr- chen (A) und stecken Sie es in die entsprechende Halte- rung (B) auf der Oberseite des Fahrzeugs. -
Seite 13: Batterien/Akkus In Den Sender Einlegen
d) Batterien/Akkus in den Sender einlegen Öffnen Sie das Batteriefach am Sender und legen Sie dort entweder Batterien oder voll geladene Akkus ein. Achten Sie auf die richtige Polung (Plus/+ und Minus/-), siehe Beschriftung im Batteriefach. Verschließen Sie das Batteriefach wieder. -
Seite 14: Anschließen Des Fahrakkus An Den Fahrtregler
g) Anschließen des Fahrakkus an den Fahrtregler Um ein plötzliches Anlaufen der Räder und so- mit ein unkontrolliertes Losfahren des Modells zu verhindern (z.B. wenn die Trimmung für den Antrieb verstellt ist), setzen Sie das Modellfahr- zeug auf eine geeignete Unterlage (oder eine Startbox), damit sich die Räder im Störungsfall frei drehen können. -
Seite 15: Steuern Des Fahrzeugs
j) Steuern des Fahrzeugs Stellen Sie das fahrbereite Fahrzeug nun auf den Boden. Fassen Sie dabei aber nicht in den Antrieb hinein, halten Sie das Fahrzeug nicht an den Rädern fest. Bedienen Sie am Sender den Gas-/Bremshebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. -
Seite 16: Fahrt Beenden
Beenden Sie das Fahren sofort, wenn Sie ungewöhnliche Reaktionen des Fahrzeugs auf die Steuerbefeh- le am Sender feststellen oder wenn das Fahrzeug nicht mehr reagiert. Dieses Verhalten könnte durch ei- nen schwachen Fahrakku, schwache Batterien/Akkus im Sender oder einem zu großen Abstand zwischen Fahrzeug und Sender verursacht werden. -
Seite 17: Einstellmöglichkeiten Am Fahrzeug
10. Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Unterschied zwischen negativem und positivem Sturz zu zeigen. - Seite 18 Einstelloptionen: • Um den Radsturz zu verstellen, verdrehen Sie die Metall-Kugelkopfschrauben mit einem kleinen 2,5 mm-Sechs- kantschlüssel (D). • Um die Kunststoff-Madenschrauben fester anzuziehen (oder zu lösen), verdrehen Sie sie mit einem größeren 5 mm-Sechskantschlüssel (E). Wie schon beschrieben, müssen diese so eingestellt werden, dass sich die Metall- Kugelkopfschrauben im Achsschenkel leicht bewegen können, jedoch nicht wackeln.
-
Seite 19: Einstellung Der Spur
b) Einstellung der Spur Die Spur (Vorspur = Bild „A“, Nachspur = Bild „B“) bezeichnet die Stel- lung der Radebene zur Fahrtrichtung. Während der Fahrt werden die Räder durch den Rollwiderstand vorne ¦ ¦ auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung. Zum Ausgleich können die Räder des stehenden Fahrzeuges so eingestellt werden, dass sie vorne leicht nach innen zeigen. -
Seite 20: Einstellung Der Stoßdämpfer
c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Am oberen Ende des Stoßdämpfers (A) kann die Einstellung der Feder-Vorspannung durch das Einfügen von Kunst- stoffclipsen vorgenommen werden. Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können oben an der Dämpferbrücke (B) und am unteren Querlenker (C) in verschiedenen Positionen montiert werden. -
Seite 21: Reinigung Und Wartung
11. Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrtregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. -
Seite 22: Radwechsel
c) Radwechsel Die Reifen sind auf der Felge fixiert, damit sie sich nicht von der Felge lösen können. Wenn die Reifen abgefahren sind, muss deshalb das gesamte Rad getauscht werden. Nach dem Lösen der Radmutter (A) ziehen Sie das Rad von der Radachse ab. Anschließend wird das neue Rad aufgesteckt, so dass der Innensechskant innen an der Felge genau auf der Radmitnehmer-Mutter steckt. -
Seite 23: Einstellen Des Zahnflankenspiels
d) Einstellen des Zahnflankenspiels Der Hersteller hat das Zahnflankenspiel bereits voreinge- stellt. In der Regel ist keine Korrektur erforderlich. Es kann jedoch vorkommen, dass sich die Befestigungs- schrauben des Motors nach längerem Betrieb des Fahr- zeugs durch Vibrationen lockern. In diesem Fall ist es erforderlich, dass der Motor wieder festgeschraubt wird;... -
Seite 24: Entsorgung
12. Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot... -
Seite 25: Behebung Von Störungen
14. Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden. - Seite 26 Beim Fahren wird das Fahrzeug langsamer oder bleibt stehen • Der Fahrakku ist schwach oder leer. • Der Fahrtregler ist überhitzt, der Übertemperaturschutz wurde aktiviert (rote LED blinkt, Fahrtregler abkühlen las- sen, dann ist Fahrzeug wieder betriebsbereit). • Die Entfernung zum Sender ist zu groß, der Fahrtregler hat über den Empfänger kein gültiges Steuersignal erkannt (oder die Failsafe-Funktion des Empfängers ist aktiviert, siehe Bedienungsanleitung zum Sender).
-
Seite 27: Technische Daten Des Fahrzeugs
15. Technische Daten des Fahrzeugs Maßstab ..........1:10 Geeignete Fahrakku-Typen ....2zelliger LiPo-Fahrakku (Nennspannung 7,4 V) 6zelliger NiMH-Fahrakku (Nennspannung 7,2 V) 7zelliger NiMH-Fahrakku (Nennspannung 8,4 V) Antrieb ..........Elektromotor, Typ 550 Allrad-Antrieb über Kardanwelle Differenzial in Vorder- und Hinterachse Fahrwerk ..........Einzelradaufhängung, Doppelquerlenker Öldruckstoßdämpfer mit Spiralfedern, einstellbar Spur der Vorderräder einstellbar Sturz der Vorder- und Hinterräder einstellbar Fahrtregler ..........Dauerstrom vorwärts 40 A, rückwärts 20 A... - Seite 108 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE.
