IFC 100

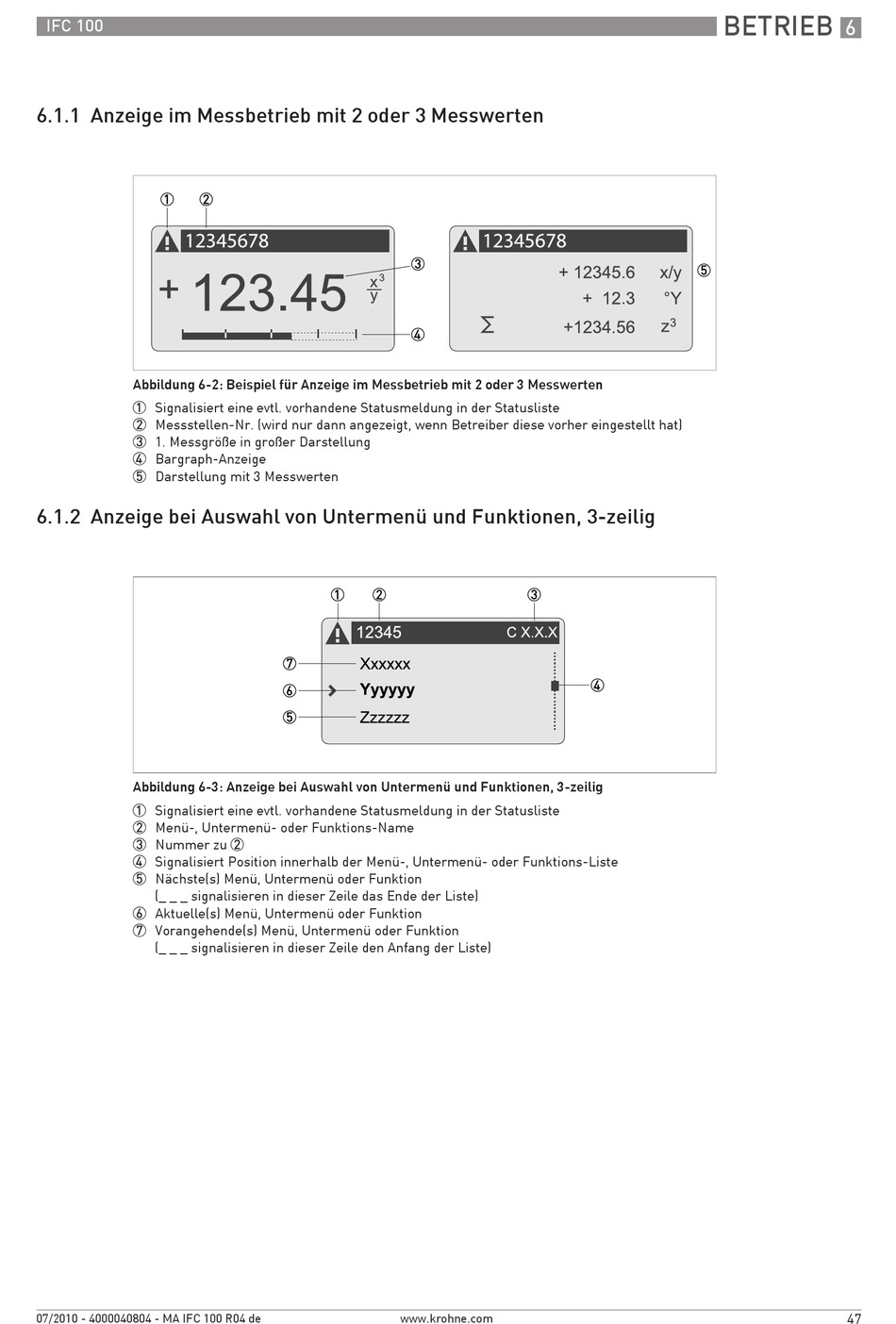

6.1.1 Anzeige im Messbetrieb mit 2 oder 3 Messwerten

Abbildung 6-2: Beispiel für Anzeige im Messbetrieb mit 2 oder 3 Messwerten
1 Signalisiert eine evtl. vorhandene Statusmeldung in der Statusliste
2 Messstellen-Nr. (wird nur dann angezeigt, wenn Betreiber diese vorher eingestellt hat)
3 1. Messgröße in großer Darstellung
4 Bargraph-Anzeige
5 Darstellung mit 3 Messwerten
6.1.2 Anzeige bei Auswahl von Untermenü und Funktionen, 3-zeilig
Abbildung 6-3: Anzeige bei Auswahl von Untermenü und Funktionen, 3-zeilig
1 Signalisiert eine evtl. vorhandene Statusmeldung in der Statusliste
2 Menü-, Untermenü- oder Funktions-Name
3 Nummer zu 2
4 Signalisiert Position innerhalb der Menü-, Untermenü- oder Funktions-Liste
5 Nächste(s) Menü, Untermenü oder Funktion
(_ _ _ signalisieren in dieser Zeile das Ende der Liste)
6 Aktuelle(s) Menü, Untermenü oder Funktion
7 Vorangehende(s) Menü, Untermenü oder Funktion
(_ _ _ signalisieren in dieser Zeile den Anfang der Liste)
