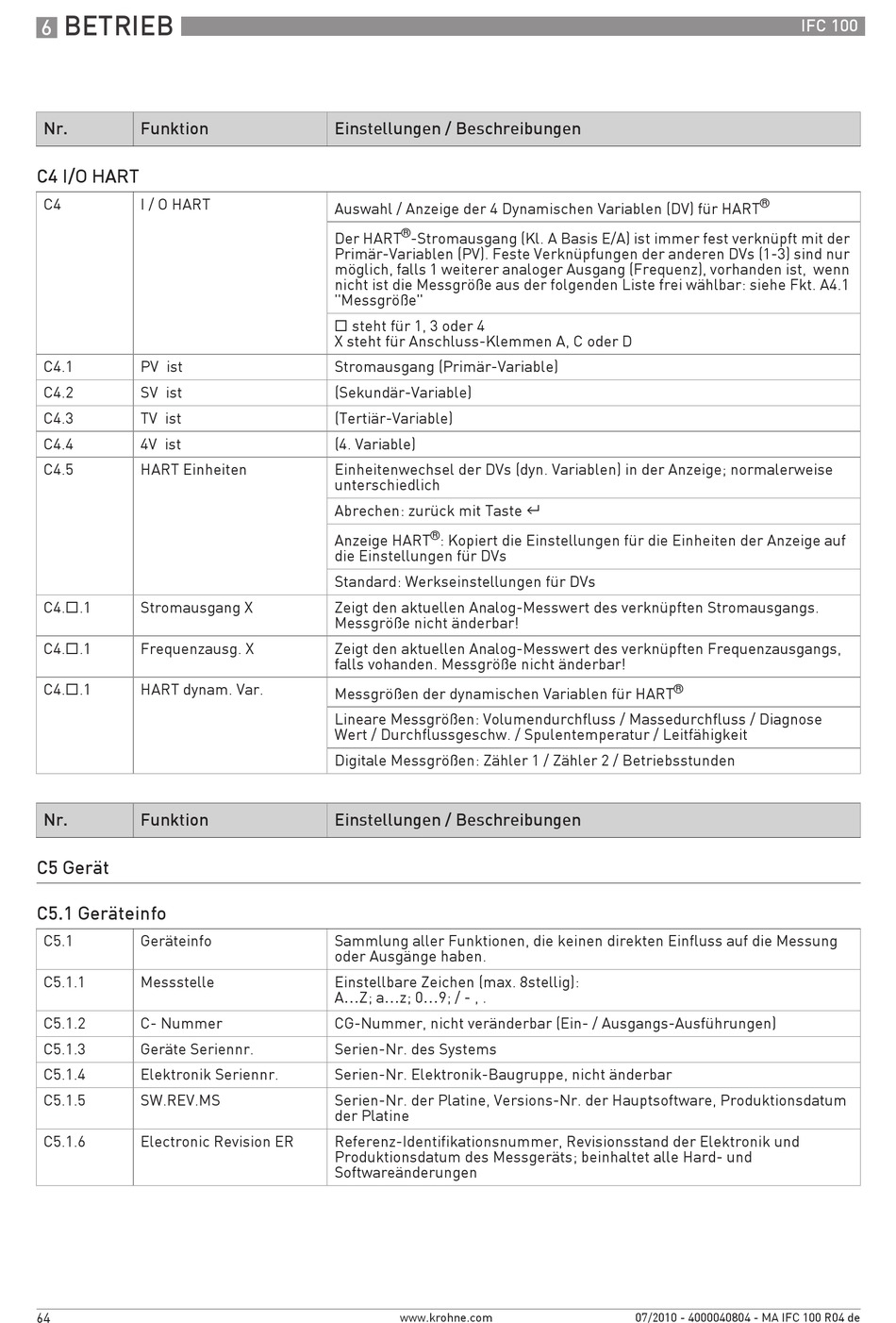

KROHNE IFC 100 Converter Handbuch Seite 64

BETRIEB
6
Nr. Funktion
C4 I/O HART
C4 I / O HART
C4.1 PV ist
C4.2 SV ist
C4.3 TV ist
C4.4 4V ist
C4.5 HART Einheiten
C4. .1 Stromausgang X
C4. .1 Frequenzausg. X
C4. .1 HART dynam. Var.
Nr. Funktion
C5 Gerät
C5.1 Geräteinfo
C5.1 Geräteinfo
C5.1.1 Messstelle
C5.1.2 C- Nummer
C5.1.3 Geräte Seriennr.
C5.1.4 Elektronik Seriennr.
C5.1.5 SW.REV.MS
C5.1.6 Electronic Revision ER
64
Einstellungen / Beschreibungen
Auswahl / Anzeige der 4 Dynamischen Variablen (DV) für HART
®
Der HART -Stromausgang (Kl. A Basis E/A) ist immer fest verknüpft mit der
Primär-Variablen (PV). Feste Verknüpfungen der anderen DVs (1-3) sind nur
möglich, falls 1 weiterer analoger Ausgang (Frequenz), vorhanden ist, wenn
nicht ist die Messgröße aus der folgenden Liste frei wählbar: siehe Fkt. A4.1
"Messgröße"
steht für 1, 3 oder 4
X steht für Anschluss-Klemmen A, C oder D
Stromausgang (Primär-Variable)
(Sekundär-Variable)
(Tertiär-Variable)
(4. Variable)
Einheitenwechsel der DVs (dyn. Variablen) in der Anzeige; normalerweise
unterschiedlich
Abrechen: zurück mit Taste ^
®
Anzeige HART : Kopiert die Einstellungen für die Einheiten der Anzeige auf
die Einstellungen für DVs
Standard: Werkseinstellungen für DVs
Zeigt den aktuellen Analog-Messwert des verknüpften Stromausgangs.
Messgröße nicht änderbar!
Zeigt den aktuellen Analog-Messwert des verknüpften Frequenzausgangs,
falls vohanden. Messgröße nicht änderbar!
Messgrößen der dynamischen Variablen für HART
Lineare Messgrößen: Volumendurchfluss / Massedurchfluss / Diagnose
Wert / Durchflussgeschw. / Spulentemperatur / Leitfähigkeit
Digitale Messgrößen: Zähler 1 / Zähler 2 / Betriebsstunden
Einstellungen / Beschreibungen
Sammlung aller Funktionen, die keinen direkten Einfluss auf die Messung
oder Ausgänge haben.
Einstellbare Zeichen (max. 8stellig):
A...Z; a...z; 0...9; / - , .
CG-Nummer, nicht veränderbar (Ein- / Ausgangs-Ausführungen)
Serien-Nr. des Systems
Serien-Nr. Elektronik-Baugruppe, nicht änderbar
Serien-Nr. der Platine, Versions-Nr. der Hauptsoftware, Produktionsdatum
der Platine
Referenz-Identifikationsnummer, Revisionsstand der Elektronik und
Produktionsdatum des Messgeräts; beinhaltet alle Hard- und
Softwareänderungen
