Quick Start
Quick Start
Quick Start
Quick Start

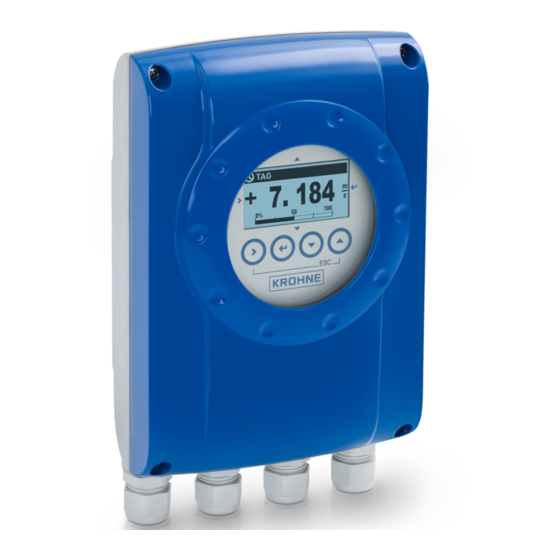

Messumformer für magnetisch-induktive
Durchflussmessgeräte
Electronic Revision:
ER 3.0.xx
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messwertaufnehmers.
© KROHNE 08/2013 - 4002257502 - QS IFC 050 R02 de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE IFC 050

Inhaltszusammenfassung für KROHNE IFC 050

  • Seite 1 Quick Start Quick Start Quick Start Quick Start Messumformer für magnetisch-induktive Durchflussmessgeräte Electronic Revision: ER 3.0.xx Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messwertaufnehmers. © KROHNE 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 2: Inhaltsverzeichnis

    3.9 Elektrischer Anschluss der Ausgänge................23 3.9.1 Elektrischer Anschluss der Ausgänge ................. 24 3.9.2 Elektrische Leitungen korrekt verlegen ................24 4 Inbetriebnahme 4.1 Hilfsenergie einschalten ....................25 4.2 Start des Messumformers ..................... 25 5 Notizen www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 3: Sicherheitshinweise

    Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • auf der CD-ROM enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 4: Installation

    1 Gerät in der bestellten Ausführung 2 Magnetstift (zur Bedienung des Messumformers bei geschlossenem Gehäuse) 3 Dokumentation (Kalibrierprotokoll, Quick Start, CD-Rom mit Produktdokumentation für Messwertaufnehmer und Messumformer) 4 Signalleitung (nur für getrennte Ausführung) www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 5: Lagerung

    In Schaltschränken installierte Messumformer benötigen ausreichende Kühlung, • beispielsweise durch Lüfter oder Wärmetauscher. Setzen Sie den Messumformer keinen starken Vibrationen aus. Die Messgeräte sind auf • Schwingungspegel gemäß IEC 68-2-64 geprüft. 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 6: Montage Kompakt-Ausführung

    Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. Abbildung 2-2: Montage des Wandgehäuses 1 Bereiten Sie die Bohrungen mit Hilfe der Montageplatte vor. 2 Befestigen Sie das Gerät mit der Montageplatte sicher an der Wand. www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...
  • Seite 7 INSTALLATION IFC 050 Montage mehrerer Geräte nebeneinander [mm] [Zoll] Ø6,5 Ø0,26 3,15 9,76 12,2 10,1 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 8: Elektrische Anschlüsse

    Messwertaufnehmerkonstante GKL (siehe Angaben auf dem Typenschild). Bei getrennter Lieferung oder der Installation von Geräten, die nicht zusammen konfiguriert • wurden, ist der Messumformer auf die DN-Nennweite und GKL des Messwertaufnehmers einzustellen. www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 9: Elektrische Leitungen Für Getrennte Geräteausführungen, Hinweise

    Als Feldstromleitung wird eine abgeschirmte zweiadrige Kupfer-Leitung verwendet. Die Abschirmung MUSS MUSS im Gehäuse des Messwertaufnehmers und Messumformers angeschlossen MUSS MUSS werden. INFORMATION! Die Feldstromleitung ist nicht Bestandteil des Lieferumfangs. 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 10: Anforderungen An Kundenseitig Bereitgestellten Signalleitungen

    • Isolierter Leiter / isolierter Leiter 1000 V • Isolierter Leiter / äußere Abschirmung 1000 V Verdrehung / Drall der isolierten Leiter • Mindestens 10 Drehungen pro Meter, wichtig für die Abschirmung von Magnetfeldern. www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 11: Signal- Und Feldstromleitung Konfektionieren

    2 Isolierter Leiter (2), 0,5 mm Cu / AWG 20 3 Isolierter Leiter (3), 0,5 mm Cu / AWG 20 4 Außenmantel 5 Isolierschichten 6 Kontaktlitze (6) für den äußeren Schirm (60) 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 12: Signalleitung A Konfektionieren, Anschluss An Messumformer

    3 Schieben Sie die Isolierschläuche über die Kontaktlitzen (1, 6). 4 Crimpen Sie Aderendhülsen auf die Kontaktlitze auf. 5 Crimpen Sie Aderendhülsen auf die Leiter (2, 3) auf. 6 Ziehen Sie Schrumpfschläuche über die konfektionierte Signalleitung. www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 13: Länge Der Signalleitung A

    1 Maximale Länge der Signalleitung A zwischen Messwertaufnehmer und Messumformer [m] 2 Maximale Länge der Signalleitung A zwischen Messwertaufnehmer und Messumformer [ft] 3 Elektrische Leitfähigkeit des zu messenden Mediums [μS/cm] 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 14: Feldstromleitung C Konfektionieren, Anschluss An Messumformer

    0...492 2 x 0,75 Cu 2 x 18 150...300 492...984 2 x 1,5 Cu 2 x 14 300...600 984...1968 2 x 2,5 Cu 2 x 12 1 Cu = Kupferquerschnitt www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...
  • Seite 15 3 Schieben Sie einen Isolierschlauch über die Kontaktlitze. 4 Crimpen Sie eine Aderendhülse auf die Kontaktlitze auf. 5 Crimpen Sie Aderendhülsen auf die Leiter auf. 6 Ziehen Sie einen Schrumpfschlauch über die konfektionierte Leitung. 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 16: Signalleitung A Konfektionieren, Anschluss An Messwertaufnehmer

    4 Schieben Sie einen Isolierschlauch über die Kontaktlitze (1). 5 Crimpen Sie Aderendhülsen auf die Leiter 2 und 3 sowie die Kontaktlitze (1) auf. 6 Ziehen Sie Schrumpfschläuche über die konfektionierte Signalleitung. www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 17: Feldstromleitung C Konfektionieren, Anschluss An Messwertaufnehmer

    2 Kürzen Sie den äußeren Schirm auf das Maß b und ziehen ihn über den Außenmantel. 3 Crimpen Sie Aderendhülsen auf die beiden Leiter auf. 4 Ziehen Sie einen Schrumpfschlauch über die konfektionierte Leitung. 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 18: Signal- Und Feldstromleitung Anschließen

    5 Anschluß der Abschirmung der Feldstromleitung 6 Kontaktlitze (1) der inneren Abschirmung (10) der Signalleitung 7 Elektrischer Leiter (2) 8 Elektrischer Leiter (3) 9 Kontaktlitze (S) der äußeren Abschirmung (60) www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 19: Anschlussschema Signal- Und Feldstromleitung

    • Die folgende Darstellung ist schematisch. Je nach Gehäuseausführung kann die Lage der elektrischen Anschlussklemmen variieren. Abbildung 3-8: Anschlussschema Signal- und Feldstromleitung 1 Elektrischer Anschlussraum im Messumformer 2 Signalleitung A 3 Feldstromleitung C 4 Elektrischer Anschlussraum im Messwertaufnehmer 5 Funktionserde FE 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 20: Erdung Der Messwertaufnehmer

    Überspannungskategorie III und die Ausgangskreise für Überspannungskategorie II ausgelegt. ≤ 16 A) des speisenden Hilfsenergiekreises, sowie eine • Eine Absicherung (I Trennvorrichtung (Schalter, Leistungsschalter) zum Freischalten des Messumformers sind vorzusehen. www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...
  • Seite 21 • Beachten Sie die Daten auf dem Typenschild! • Bei Anschluss an Funktionskleinspannungen ist eine sichere galvanische Trennung (PELV) zu gewährleisten (gem. VDE 0100 / VDE 0106 bzw. IEC 364 / IEC 536 oder entsprechenden nationalen Vorschriften). 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 22: Übersicht Der Ausgänge

    + HART passiv R 0 0 verbunden aktiv Verbunden ® + HART aktiv mit A- mit D- passiv ® + HART aktiv 1 Abschirmung 2 Funktion durch Umklemmen zu ändern www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 23: Elektrischer Anschluss Der Ausgänge

    Puls-/Frequenzausgang aktiv oder passiv Statusausgang/Grenzwertschalter passiv 3.9 Elektrischer Anschluss der Ausgänge INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 24: Elektrischer Anschluss Der Ausgänge

    Sie die benötigten elektrischen Leitungen, entsprechend der Abbildung, mit einem Abtropfbogen. 2 Ziehen Sie die Verschraubung der Leitungseinführung fest an. 3 Verschließen Sie nicht benötigte Leitungseinführungen mit einem Dichtstopfen. www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...

  • Seite 25: Inbetriebnahme

    Einheiten der angezeigten Messwerte Der Wechsel zwischen den beiden Messwertfenstern, der Trendanzeige und der Liste mit den Statusmeldungen erfolgt durch Betätigen der Tasten ↑ bzw. ↓. 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...

  • Seite 26: Notizen

    NOTIZEN IFC 050 www.krohne.com 08/2013 - 4002257502 - QS IFC 050 R02 de...
  • Seite 27 NOTIZEN IFC 050 08/2013 - 4002257502 - QS IFC 050 R02 de www.krohne.com...
  • Seite 28 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...

Inhaltsverzeichnis
