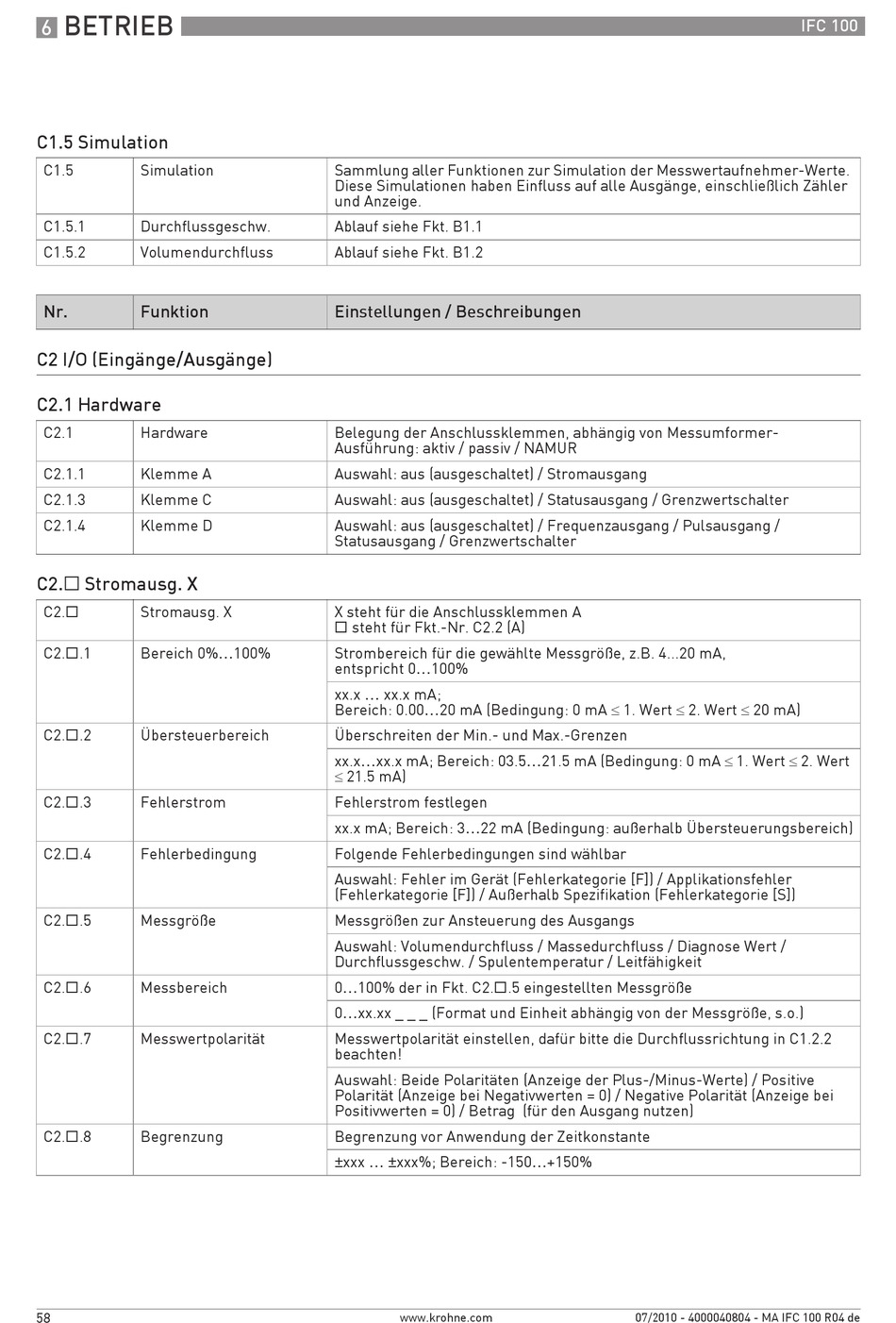

KROHNE IFC 100 Converter Handbuch Seite 58

BETRIEB
6
C1.5 Simulation
C1.5 Simulation
C1.5.1 Durchflussgeschw.
C1.5.2 Volumendurchfluss
Nr. Funktion
C2 I/O (Eingänge/Ausgänge)
C2.1 Hardware
C2.1 Hardware
C2.1.1 Klemme A
C2.1.3 Klemme C
C2.1.4 Klemme D
C2. Stromausg. X
C2. Stromausg. X
C2. .1 Bereich 0%...100%
C2. .2 Übersteuerbereich
C2. .3 Fehlerstrom
C2. .4 Fehlerbedingung
C2. .5 Messgröße
C2. .6 Messbereich
C2. .7 Messwertpolarität
C2. .8 Begrenzung
58
Sammlung aller Funktionen zur Simulation der Messwertaufnehmer-Werte.
Diese Simulationen haben Einfluss auf alle Ausgänge, einschließlich Zähler
und Anzeige.
Ablauf siehe Fkt. B1.1
Ablauf siehe Fkt. B1.2
Einstellungen / Beschreibungen
Belegung der Anschlussklemmen, abhängig von Messumformer-
Ausführung: aktiv / passiv / NAMUR
Auswahl: aus (ausgeschaltet) / Stromausgang
Auswahl: aus (ausgeschaltet) / Statusausgang / Grenzwertschalter
Auswahl: aus (ausgeschaltet) / Frequenzausgang / Pulsausgang /
Statusausgang / Grenzwertschalter
X steht für die Anschlussklemmen A
steht für Fkt.-Nr. C2.2 (A)
Strombereich für die gewählte Messgröße, z.B. 4...20 mA,
entspricht 0...100%
xx.x ... xx.x mA;
Bereich: 0.00...20 mA (Bedingung: 0 mA ≤ 1. Wert ≤ 2. Wert ≤ 20 mA)
Überschreiten der Min.- und Max.-Grenzen
xx.x...xx.x mA; Bereich: 03.5...21.5 mA (Bedingung: 0 mA ≤ 1. Wert ≤ 2. Wert
≤ 21.5 mA)
Fehlerstrom festlegen
xx.x mA; Bereich: 3...22 mA (Bedingung: außerhalb Übersteuerungsbereich)
Folgende Fehlerbedingungen sind wählbar
Auswahl: Fehler im Gerät (Fehlerkategorie [F]) / Applikationsfehler
(Fehlerkategorie [F]) / Außerhalb Spezifikation (Fehlerkategorie [S])
Messgrößen zur Ansteuerung des Ausgangs
Auswahl: Volumendurchfluss / Massedurchfluss / Diagnose Wert /
Durchflussgeschw. / Spulentemperatur / Leitfähigkeit
0...100% der in Fkt. C2. .5 eingestellten Messgröße
0...xx.xx _ _ _ (Format und Einheit abhängig von der Messgröße, s.o.)
Messwertpolarität einstellen, dafür bitte die Durchflussrichtung in C1.2.2
beachten!
Auswahl: Beide Polaritäten (Anzeige der Plus-/Minus-Werte) / Positive
Polarität (Anzeige bei Negativwerten = 0) / Negative Polarität (Anzeige bei
Positivwerten = 0) / Betrag (für den Ausgang nutzen)
Begrenzung vor Anwendung der Zeitkonstante
±xxx ... ±xxx%; Bereich: -150...+150%
