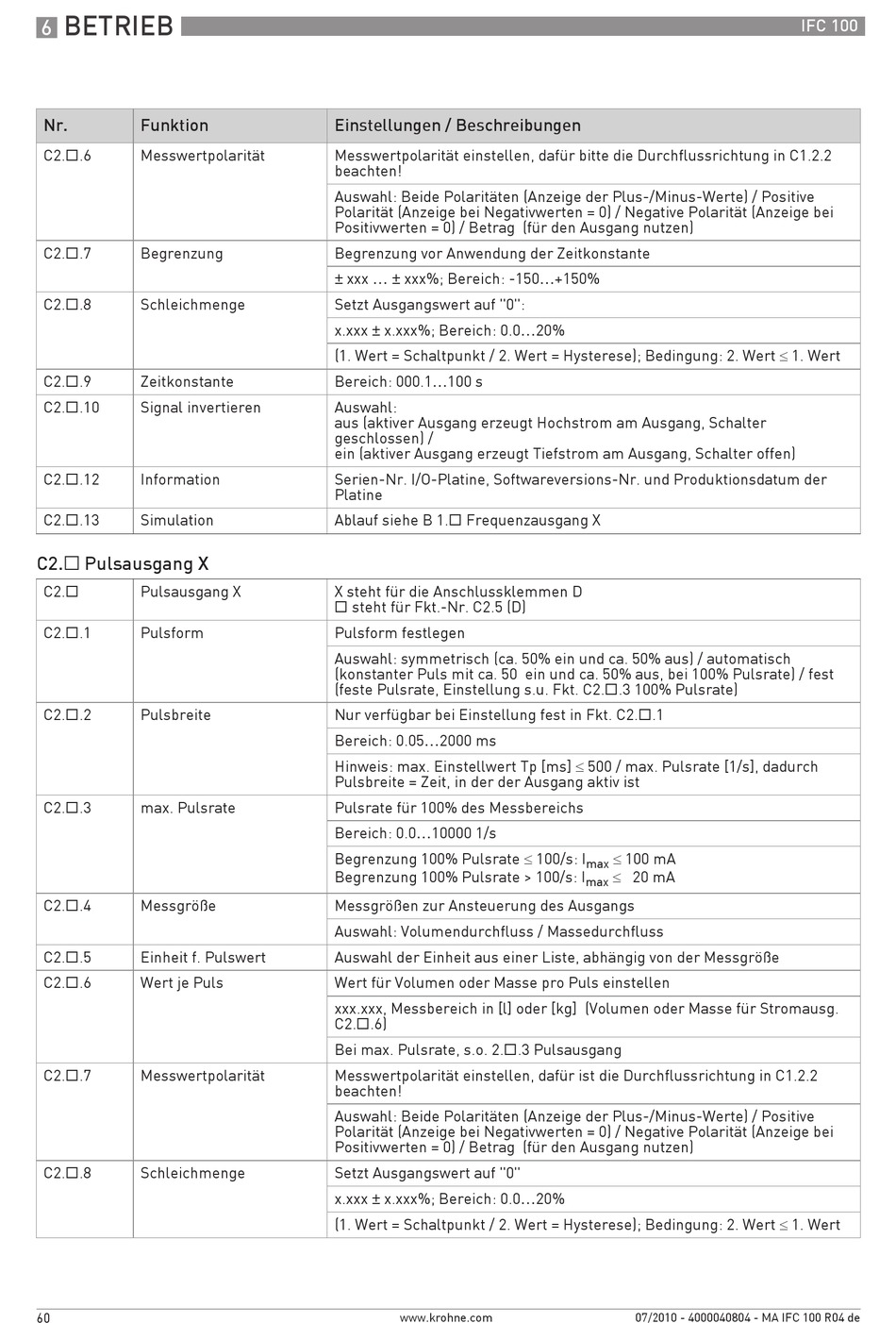

KROHNE IFC 100 Converter Handbuch Seite 60

BETRIEB
6
Nr. Funktion
C2. .6 Messwertpolarität
C2. .7 Begrenzung
C2. .8 Schleichmenge
C2. .9 Zeitkonstante
C2. .10 Signal invertieren
C2. .12 Information
C2. .13 Simulation
C2. Pulsausgang X
C2. Pulsausgang X
C2. .1 Pulsform
C2. .2 Pulsbreite
C2. .3 max. Pulsrate
C2. .4 Messgröße
C2. .5 Einheit f. Pulswert
C2. .6 Wert je Puls
C2. .7 Messwertpolarität
C2. .8 Schleichmenge
60
Einstellungen / Beschreibungen
Messwertpolarität einstellen, dafür bitte die Durchflussrichtung in C1.2.2
beachten!
Auswahl: Beide Polaritäten (Anzeige der Plus-/Minus-Werte) / Positive
Polarität (Anzeige bei Negativwerten = 0) / Negative Polarität (Anzeige bei
Positivwerten = 0) / Betrag (für den Ausgang nutzen)
Begrenzung vor Anwendung der Zeitkonstante
± xxx ... ± xxx%; Bereich: -150...+150%
Setzt Ausgangswert auf "0":
x.xxx ± x.xxx%; Bereich: 0.0...20%
(1. Wert = Schaltpunkt / 2. Wert = Hysterese); Bedingung: 2. Wert ≤ 1. Wert
Bereich: 000.1...100 s
Auswahl:
aus (aktiver Ausgang erzeugt Hochstrom am Ausgang, Schalter
geschlossen) /
ein (aktiver Ausgang erzeugt Tiefstrom am Ausgang, Schalter offen)
Serien-Nr. I/O-Platine, Softwareversions-Nr. und Produktionsdatum der
Platine
Ablauf siehe B 1. Frequenzausgang X
X steht für die Anschlussklemmen D
steht für Fkt.-Nr. C2.5 (D)
Pulsform festlegen
Auswahl: symmetrisch (ca. 50% ein und ca. 50% aus) / automatisch
(konstanter Puls mit ca. 50 ein und ca. 50% aus, bei 100% Pulsrate) / fest
(feste Pulsrate, Einstellung s.u. Fkt. C2. .3 100% Pulsrate)
Nur verfügbar bei Einstellung fest in Fkt. C2. .1
Bereich: 0.05...2000 ms
Hinweis: max. Einstellwert Tp [ms] ≤ 500 / max. Pulsrate [1/s], dadurch
Pulsbreite = Zeit, in der der Ausgang aktiv ist
Pulsrate für 100% des Messbereichs
Bereich: 0.0...10000 1/s
Begrenzung 100% Pulsrate ≤ 100/s: I
Begrenzung 100% Pulsrate > 100/s: I
Messgrößen zur Ansteuerung des Ausgangs
Auswahl: Volumendurchfluss / Massedurchfluss
Auswahl der Einheit aus einer Liste, abhängig von der Messgröße
Wert für Volumen oder Masse pro Puls einstellen
xxx.xxx, Messbereich in [l] oder [kg] (Volumen oder Masse für Stromausg.
C2. .6)
Bei max. Pulsrate, s.o. 2. .3 Pulsausgang
Messwertpolarität einstellen, dafür ist die Durchflussrichtung in C1.2.2
beachten!
Auswahl: Beide Polaritäten (Anzeige der Plus-/Minus-Werte) / Positive
Polarität (Anzeige bei Negativwerten = 0) / Negative Polarität (Anzeige bei
Positivwerten = 0) / Betrag (für den Ausgang nutzen)
Setzt Ausgangswert auf "0"
x.xxx ± x.xxx%; Bereich: 0.0...20%
(1. Wert = Schaltpunkt / 2. Wert = Hysterese); Bedingung: 2. Wert ≤ 1. Wert
www.krohne.com
≤ 100 mA
max
≤ 20 mA
max
07/2010 - 4000040804 - MA IFC 100 R04 de
IFC 100
