4.4.5 Signalleitung A konfektionieren, Anschluss an Messwertaufnehmer

INFORMATION!
Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie
Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und
Sicherheitsvorschriften.
• Der Anschluss der äußeren Abschirmung (60) erfolgt in der Anschlussdose des
Messwertaufnehmers direkt über die Abschirmung und eine Schelle.
• Biegeradius: ≥ 50 mm / 2"
Benötigte Materialien
• Isolierschlauch PVC, Ø2,0...2,5 mm / 0,08...0,1"
• Wärmeschrumpfschlauch
• Aderendhülse nach DIN 46 228: E 1.5-8 für die Kontaktlitze (1)
• 2 Stück Aderendhülsen DIN 46 228: E 0.5-8 für die isolierten Leiter (2, 3)

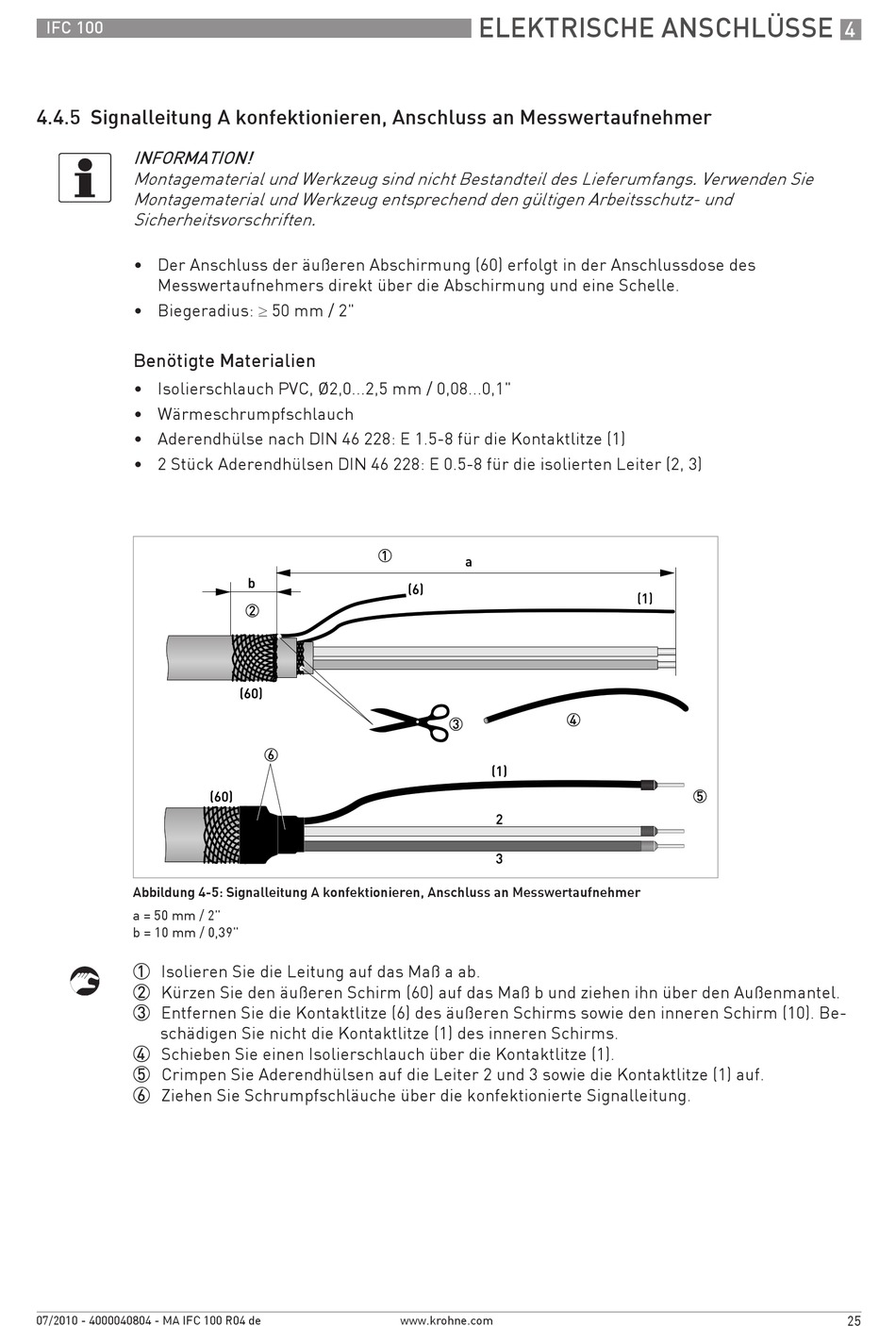

Abbildung 4-5: Signalleitung A konfektionieren, Anschluss an Messwertaufnehmer
a = 50 mm / 2"
b = 10 mm / 0,39"
1 Isolieren Sie die Leitung auf das Maß a ab.
2 Kürzen Sie den äußeren Schirm (60) auf das Maß b und ziehen ihn über den Außenmantel.
3 Entfernen Sie die Kontaktlitze (6) des äußeren Schirms sowie den inneren Schirm (10). Be-
schädigen Sie nicht die Kontaktlitze (1) des inneren Schirms.
4 Schieben Sie einen Isolierschlauch über die Kontaktlitze (1).
5 Crimpen Sie Aderendhülsen auf die Leiter 2 und 3 sowie die Kontaktlitze (1) auf.
6 Ziehen Sie Schrumpfschläuche über die konfektionierte Signalleitung.
