5.4 Digitale Anzeige

Wenn Sie den Gehäusedeckel abnehmen, können Sie die Tasten auf dem Tastenfeld drücken.
Wenn sich der Gehäusedeckel nicht abnehmen lässt, können Sie das Tastenfeld mit einem
Magnetstift betätigen. Weitere Informationen, siehe Bedientasten auf Seite 50.

5.4.1 Aufbau des Anzeigebildschirms

Anzeige im Normalbetrieb

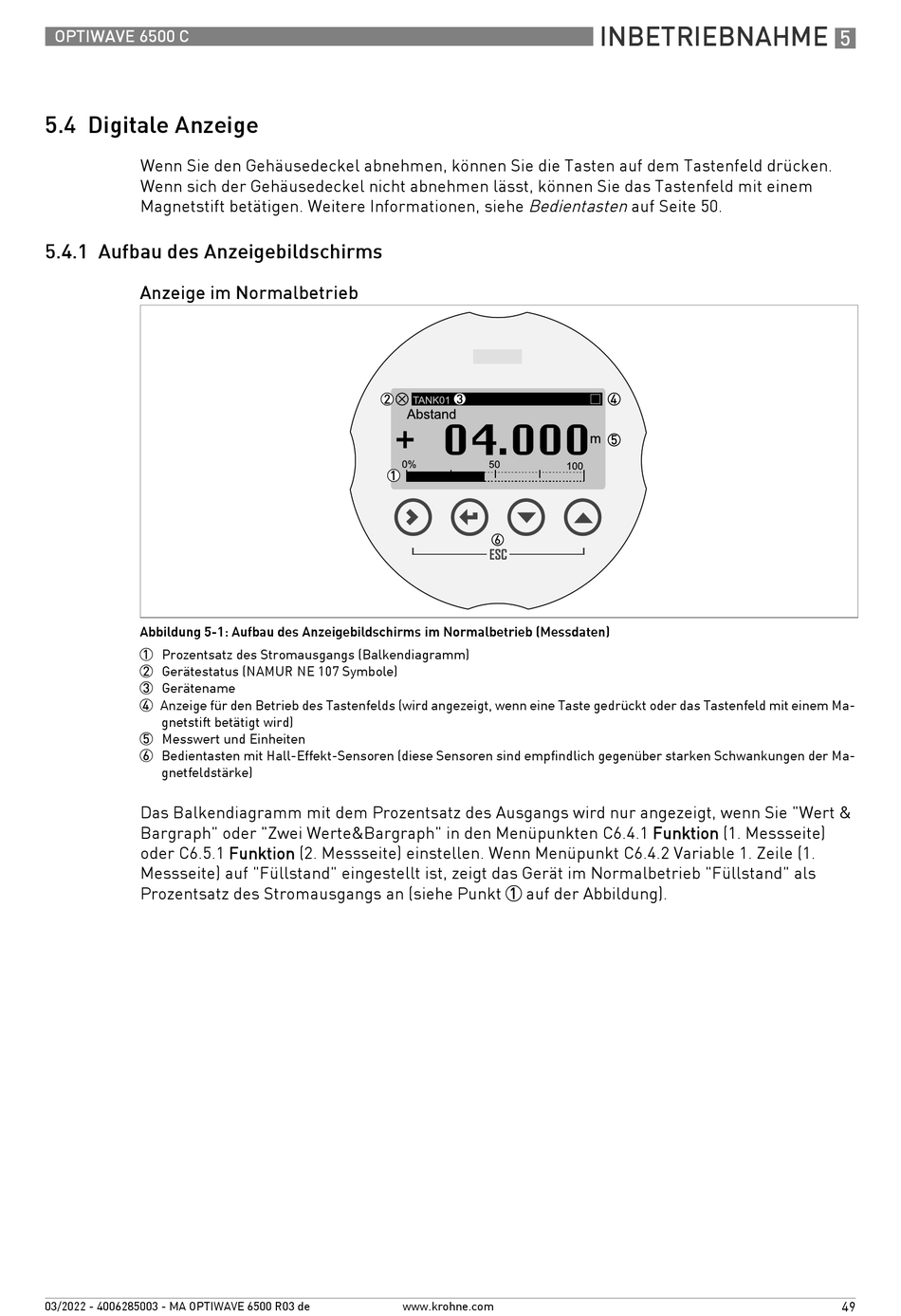

Abbildung 5-1: Aufbau des Anzeigebildschirms im Normalbetrieb (Messdaten)
1 Prozentsatz des Stromausgangs (Balkendiagramm)
2 Gerätestatus (NAMUR NE 107 Symbole)
3 Gerätename
4 Anzeige für den Betrieb des Tastenfelds (wird angezeigt, wenn eine Taste gedrückt oder das Tastenfeld mit einem Ma-
gnetstift betätigt wird)
5 Messwert und Einheiten
6 Bedientasten mit Hall-Effekt-Sensoren (diese Sensoren sind empfindlich gegenüber starken Schwankungen der Ma-
gnetfeldstärke)
Das Balkendiagramm mit dem Prozentsatz des Ausgangs wird nur angezeigt, wenn Sie "Wert &
Bargraph" oder "Zwei Werte&Bargraph" in den Menüpunkten C6.4.1 Funktion (1. Messseite)
oder C6.5.1 Funktion (2. Messseite) einstellen. Wenn Menüpunkt C6.4.2 Variable 1. Zeile (1.
Messseite) auf "Füllstand" eingestellt ist, zeigt das Gerät im Normalbetrieb "Füllstand" als
Prozentsatz des Stromausgangs an (siehe Punkt 1 auf der Abbildung).
