ELEKTRISCHE ANSCHLÜSSE
4

4.5.2 Anschlussschema Signal- und Feldstromleitung

GEFAHR!
Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag
zu schützen.
• Als Feldstromleitung wird eine abgeschirmte zweiadrige Kupfer-Leitung verwendet. Die
Abschirmung MUSS
angeschlossen werden.
• Der Anschluss der äußeren Abschirmung (60) erfolgt in der Anschlussdose des
Messwertaufnehmers direkt über die Abschirmung und eine Schelle.
• Biegeradius Signal- und Feldstromleitung: ≥ 50 mm / 2"
• Die folgende Darstellung ist schematisch. Je nach Gehäuseausführung kann die Lage der
elektrischen Anschlussklemmen variieren.

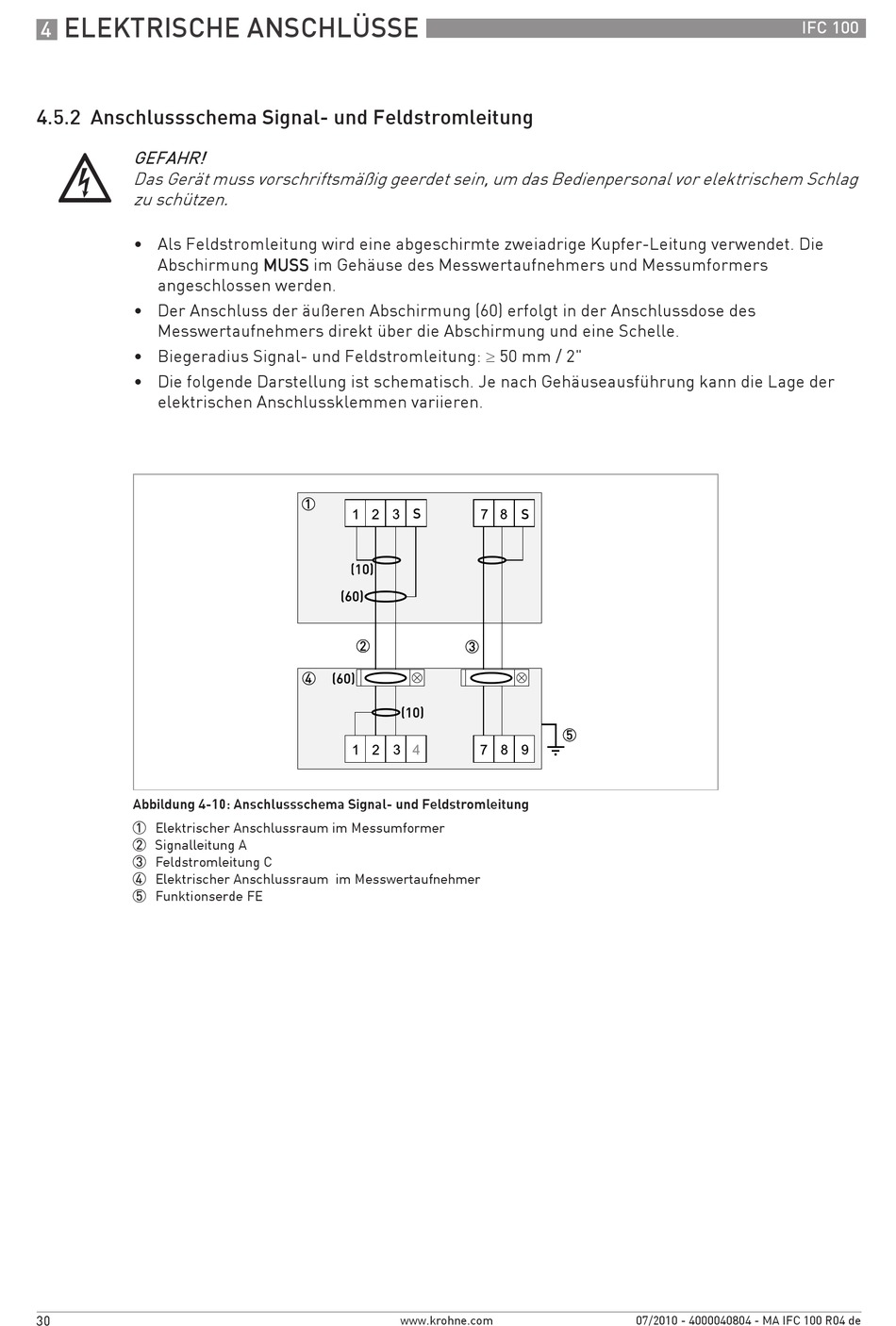

Abbildung 4-10: Anschlussschema Signal- und Feldstromleitung
1 Elektrischer Anschlussraum im Messumformer
2 Signalleitung A
3 Feldstromleitung C
4 Elektrischer Anschlussraum im Messwertaufnehmer
5 Funktionserde FE
30
MUSS MUSS im Gehäuse des Messwertaufnehmers und Messumformers MUSS
