IFC 100

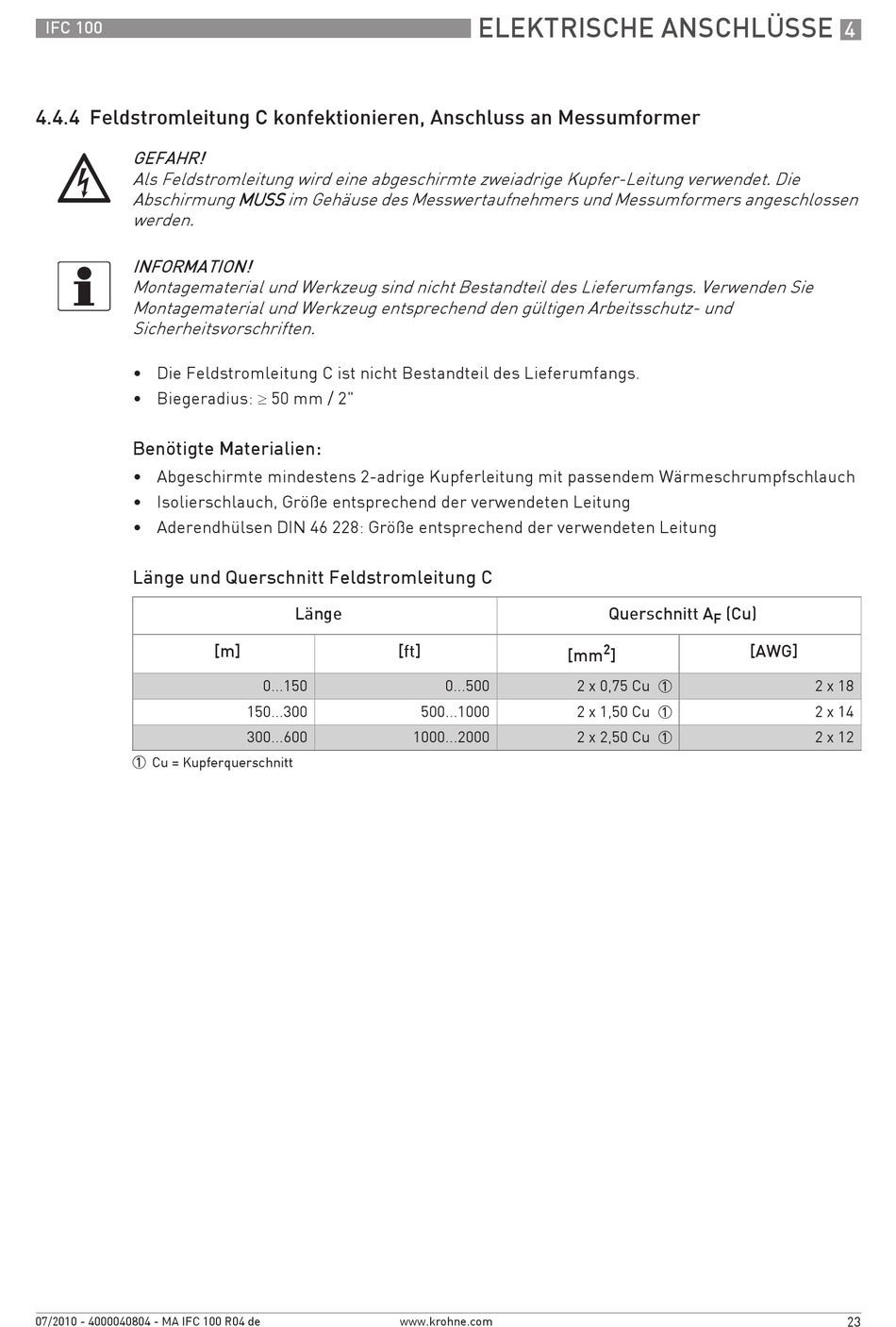

4.4.4 Feldstromleitung C konfektionieren, Anschluss an Messumformer

GEFAHR!
Als Feldstromleitung wird eine abgeschirmte zweiadrige Kupfer-Leitung verwendet. Die
Abschirmung MUSS
werden.
INFORMATION!
Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie
Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und
Sicherheitsvorschriften.
• Die Feldstromleitung C ist nicht Bestandteil des Lieferumfangs.
• Biegeradius: ≥ 50 mm / 2"
Benötigte Materialien:
• Abgeschirmte mindestens 2-adrige Kupferleitung mit passendem Wärmeschrumpfschlauch
• Isolierschlauch, Größe entsprechend der verwendeten Leitung
• Aderendhülsen DIN 46 228: Größe entsprechend der verwendeten Leitung
Länge und Querschnitt Feldstromleitung C
1 Cu = Kupferquerschnitt
07/2010 - 4000040804 - MA IFC 100 R04 de
MUSS im Gehäuse des Messwertaufnehmers und Messumformers angeschlossen
MUSS MUSS
Länge
[m]
0...150
150...300
300...600
ELEKTRISCHE ANSCHLÜSSE
[ft]
[mm
0...500
500...1000
1000...2000
www.krohne.com
Querschnitt A (Cu)
F
2
]
2 x 0,75 Cu
1
2 x 1,50 Cu
1
2 x 2,50 Cu
1
4
[AWG]
2 x 18
2 x 14
2 x 12
